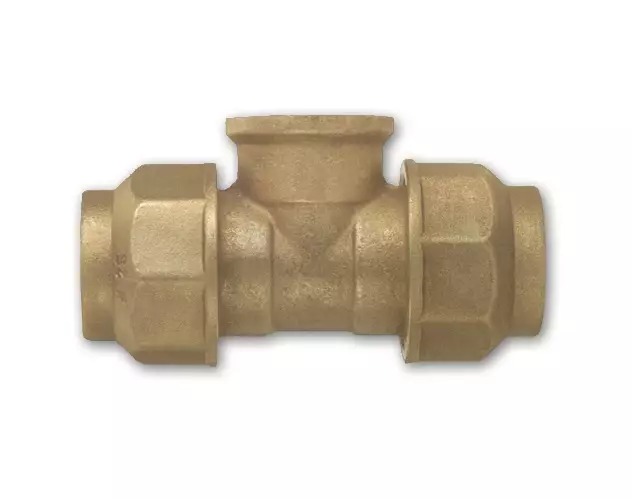

T-kus - trubka/vnitřní závit/trubka - 40x5/4 palce x40; PE/venkovní závit/PE
Kód: I07703114Související produkty
Detailní popis produktu
T-kus se často používá v bytových a komerčních potrubních, topných a zavlažovacích systémech, kde je potřeba větvené spojení mezi polyetylenovými (PE) trubkami a závitovými komponentami. Umožňuje integraci PE potrubí s kovovými závitovými spojovacími kusy, zajišťuje tím bezpečné a netěsné spojení. Spojovací kus je vhodný pro systémy pracující v rozmezí teplot od -20°C do +90°C, což ho činí vhodným jak pro studenou, tak horkou vodu a také pro topné okruhy.
Jeho odolné mosazné konstrukce zajišťuje kompatibilitu s různými systémovými návrhy a dlouhodobou trvanlivost. Spojovací kus je zvláště užitečný v situacích, kde je potřeba T-větvení pro spojení dvou PE trubek s centrálním závitovým portem, například v rozdělovačích nebo větvených liniích větších distribučních sítí.
Technické parametry
| Materiál | Tělo: mosaz CW617N podle EN 12165 |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | I07703114 |
| Značka | IVAR |
Montáž a spojení
Montáž zahrnuje spojení PE trubek s dvěma trubkovými porty T-kusu a závitování centrálního portu do mužského závitového komponentu. PE spojení používá systém stříhacího prstence a O-ringu pro vytvoření bezpečného a vodotěsného těsnění. PE trubka musí být čistě zříznuta a vložena do spojovacího kusu až po zastavovací matici, aby byl O-rinček správně umístěn. Centrální port má vnitřní závit a je navržen k připojení k mužskému závitovému spojovacímu kusu nebo trubce. Běžné chyby při montáži zahrnují nesprávnou hloubku vložení PE trubky nebo nedostatečné vyčištění trubky před vložením, což může ohrozit těsnost.
Kompatibilita a příslušenství
T-kus je kompatibilní s PE trubkami stejného průměru a je určen k použití s mužskými závitovými komponenty. Spojovací kus je navržen k použití s PE trubkami spojenými prostřednictvím stříhacího prstence a O-ringu. K základní montáži nejsou potřeba žádné další příslušenství, ale systém musí zahrnovat kompatibilní PE trubky a závitové spojovací kusy. Související produkty nejsou v dokumentaci uvedeny.
Technický pozadí pro projektanty
Spojovací kus funguje tím, že při vložení trubky až po zastavovací matici stříhací prstenec a O-rinček stlačí kolem PE trubky. Mosazné tělo poskytuje stabilní a odolné proti korozi konstrukci, zatímco O-rinček zajišťuje pružné a odolné těsnění. Materiál CW617N je vybrán pro svou mechanickou pevnost a odolnost proti korozi ve vodních a topných systémech. Hodnocení PN 16 a rozsah provozní teploty jsou klíčové pro projektanty systémů, aby mohli ověřit, že spojovací kus je vhodný pro danou aplikaci a bude spolehlivě fungovat v průběhu času.
Služba a provoz
Při provozu spojovací kus nepožaduje pravidelnou údržbu. Je však důležité pravidelně kontrolovat PE trubková spojení na známky opotřebení nebo netěsnosti. Pokud je zjištěn únik, spojovací kus by měl být demontován a O-rinček a stříhací prstenec prozkoumaný na poškození nebo deformaci. V dokumentaci nejsou uvedena žádná stanovená období údržby.
Nejčastější otázky
Může být tento T-kus použit s PE trubkami různých průměrů?
Ne, spojovací kus je navržen pro PE trubky stejného průměru. Použití různých průměrů může zabránit správnému umístění stříhacího prstence a O-ringu.
Je tento spojovací kus vhodný pro použití v topném systému?
Ano, rozsah provozní teploty zahrnuje až +90°C, což ho činí vhodným pro topné aplikace, jako je podlahové vytápění nebo distribuce horké vody.
Může být centrální port spojen s ženským závitovým spojovacím kusem?
Ne, centrální port má vnitřní závit a musí být spojen s mužským závitovým komponentem pro bezpečné spojení.
Jaký je maximální pracovní tlak pro tento spojovací kus?
Hodnocení PN 16 znamená, že spojovací kus je vhodný pro systémy s maximálním pracovním tlakem 16 bar při 20°C.
Doplňkové parametry
| Kategorie: | T-kus - potrubí / vnitřní závit / potrubí |
|---|---|
| Hmotnost: | 0.255 kg |
| Druh výrobku: | T-kus |
| Rozměr závitu: | 5/4" |
| Průměr trubky: | 40 mm |
| Typ připojení: | nasouvací (push-fit) |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo mosaz CW617N dle EN 12165 |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:12:44 |
