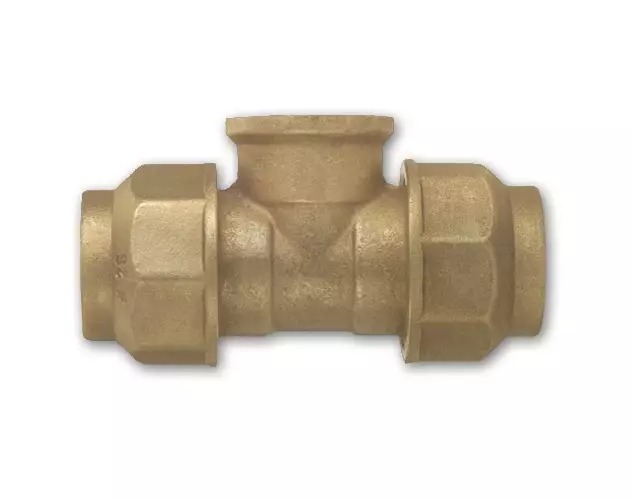

T-kus - trubka/vnitřní závit/trubka - 63x2 "x63; PE/vnější závit/PE

Detailní popis produktu

T-kus se často používá v topných, potrubních a zavlažovacích systémech, kde je třeba spojit polyetylenové (PE) potrubí s závitovými komponenty. Je vhodný pro instalace v obytných, komerčních a průmyslových budovách, zejména v systémech, kde je třeba flexibilita a odolnost vůči tepelnému roztažení. Přípojka zajišťuje bezpečné a netěsné spojení mezi PE trubkami a závitovými komponentami, což z něj dělá ideální řešení pro použití jak v nových, tak v rekonstruovaných projektech.

Montéři pracující s PE potrubními systémy často potřebují vytvořit větvené spojení pro integraci závitového zařízení, jako je ventil nebo počítadlo. T-kus poskytuje spolehlivé řešení pro takové aplikace, zajišťuje kompatibilitu mezi PE potrubím a závitovými komponentami systému.

Technické parametry

Materiál	Tělo: mosaz CW617N podle EN 12165
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I07703200
Značka	IVAR

Provozní teplotní rozsah -20°C až +90°C zajišťuje, že tato přípojka je vhodná pro použití v systémech studené a teplé vody, stejně jako pro podlahové vytápění. Hodnocení PN 16 znamená, že přípojka dokáže vydržet jmenovitý tlak 16 bar, což je vhodné pro většinu systémů se středním a nízkým tlakem. Výběr materiálu zajišťuje kompatibilitu s PE potrubím a závitovými komponentami, a návrh umožňuje snadnou integraci do stávajících systémů.

Montáž a spojení

T-kus je navržen pro použití s PE trubkami stejného průměru spojenými s mužským závitem. Montážní proces zahrnuje přírubu PE trubky na správnou délku, její vložení do přípojky a zabezpečení kroužkem a O-rinem. Vnitřní závit přijímá standardní závitové komponenty. Během montáže je důležité zajistit, že PE trubka je plně zasunuta a že kroužek je správně umístěn, aby se zabránilo únikům. Běžné chyby při montáži zahrnují nesprávnou hloubku vložení trubky a špatné zarovnání závitu s komponentou.

Kompatibilita a příslušenství

T-kus je kompatibilní s PE trubkami stejného průměru jako přípojka. Je určen pro použití s mužskými závitovými komponentami, jako jsou ventily, počítadla nebo jiné závitové přípojky. Pro základní montáž není třeba žádné další příslušenství, ale je důležité zajistit, že PE trubka a závitové komponenty jsou správné velikosti a typu pro danou aplikaci.

Technický pozadí pro projektanty

T-kus funguje tím, že vytváří mechanické a těsné spojení mezi PE trubkou a závitovou komponentou. Mosazné tělo poskytuje pevnost a odolnost, zatímco kroužek a O-riny zajišťují těsné spojení. Mosaz CW617N je odolná vůči korozi a vhodná pro použití s vodou a jinými kompatibilními médii. Hodnocení PN 16 zajišťuje, že přípojka dokáže vydržet typické tlaky v systémech se středním a nízkým tlakem. Návrh umožňuje snadnou integraci do stávajících PE potrubních systémů, a vlastnosti materiálu zajišťují dlouhodobou spolehlivost a výkon.

Služba a provoz

Pravidelná kontrola spojení je doporučena, aby se zjistilo, zda nejsou příznaky úniku nebo opotřebení. O-riny by měly být kontrolovány na známky degradace, zejména v systémech, kde provozní teplota dosahuje horní hranice +90°C. Pokud jsou zjištěny jakékoliv problémy, je třeba nahradit ovlivněné komponenty, aby byla zajištěna integrita systému. V technických datech nejsou uvedena žádná konkrétní období pro údržbu.

Nejčastější otázky

Může být tento T-kus použit s PE trubkami různých průměrů?
Ne, T-kus je navržen pro použití s PE trubkami stejného průměru jako přípojka. Použití trubek jiného průměru může vést k nekvalitnímu spojení nebo únikům.

Je tato přípojka vhodná pro použití v systémech teplé vody?
Ano, provozní teplotní rozsah zahrnuje až +90°C, což z ní dělá vhodnou pro systémy teplé vody a podlahové vytápění.

Může být tento T-kus použit s jinými typy potrubí než PE?
Ne, T-kus je specificky navržen pro PE trubky. Použití s jinými typy potrubí může kompromitovat spojení a vést k únikům.

Je třeba použít nějaké další těsnící materiály během montáže?
Ne, přípojka obsahuje O-riny a kroužek, které poskytují potřebné těsnění. Další těsnící materiály nejsou pro správné spojení potřeba.
