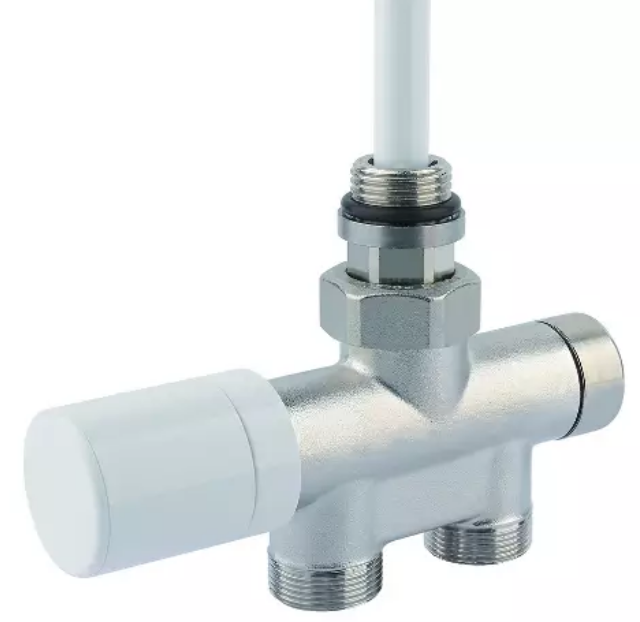

Termostatický jednobodový přípojnice – přímý, 1/2 palce x EK IVAR.MJ PR

Detailní popis produktu

Termostatické jednobodové ventily se běžně používají v bytových a komerčních otopných soustavách k regulaci průtoku horké vody do jednotlivých otopných těles. Tyto ventily se obvykle instalují do jedno- nebo dvouproudých systémů, kde není návratový průtok přímo připojen k ventilu. Model IVAR IVA81610 je navržen pro jednobodové připojení otopných těles a je vhodný jak pro jedno-, tak i dvouproudé systémy. Umožňuje proměnlivé připojení přívodu a návratu, což z něj dělá flexibilní řešení pro různé konfigurace systémů. Ventil je určen k použití s měděnými nebo plastovými potrubími a kompatibilními stlačovacími přípojkami, jako jsou IVAR.TR (měď), TA (ALPEX) a TP (plast).

Technické parametry

Materiál	Mosaz s niklovým povlakem CW617N
Prováděcí teplota	+100 °C
Nominální tlak	PN 10
Hmotnost	0,601 kg
Kód	IVA81610
Značka	IVAR

Ventil pracuje při maximální teplotě +100 °C a je určen pro nominální tlak PN 10. Tyto parametry jsou zásadní pro určení vhodnosti ventilu pro konkrétní systémové podmínky. Materiál, mosaz s niklovým povlakem CW617N, zajišťuje odolnost a odolnost proti korozi, což z něj dělá vhodný produkt pro dlouhodobé použití v otopných soustavách. Při výběru ventilu pro konkrétní aplikaci je třeba zohlednit provozní teplotu a tlak, aby byla zajištěna spolehlivá funkce.

Instalace a připojení

Ventil se připojuje pomocí stlačovacích přípojek, které vyžadují přesnou instalaci, aby se zabránilo únikům. Velikost připojení je 1/2 palce vnější závit (EK) a hlava má závit M30 x 1,5 pro připojení hlavy ventilu. Během instalace je důležité zajistit, že stlačovací přípojky jsou správně sedící a utažené podle specifikací výrobce. Běžné chyby při instalaci zahrnují nesprávné utažení přípojek nebo chybnou orientaci ventilu v systému. Ventil lze instalovat jak do jedno-, tak i dvouproudého systému, s možností přepínání mezi přívodem a návratem podle potřeby. Před instalací je důležité ověřit kompatibilitu přípojek s materiálem potrubí.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s měděnými a plastovými potrubními systémy a vyžaduje použití vhodných stlačovacích přípojek pro bezpečná připojení. Ventil je navržen k provozu s IVAR.TR stlačovacími přípojkami pro měděná potrubí, TA přípojkami pro ALPEX potrubí a TP přípojkami pro plastová potrubí. Při instalaci ventilu je nutné zajistit, že je použita správná typologie přípojky pro konkrétní materiál potrubí. Další komponenty, jako jsou termostatické hlavy nebo vyvažovací ventily, mohou být potřeba v závislosti na návrhu systému. Doporučuje se seznámit se s technickou dokumentací výrobce pro plnou informaci o kompatibilitě a pokyny k instalaci.

Technický pozadí pro projektanty

Ventil pracuje na základě termostatického principu, kde průtok je regulován v reakci na teplotu otopného tělesa. Materiál mosaz s niklovým povlakem CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což zajišťuje dlouhodobou funkčnost v otopných soustavách. Ventil je navržen k integraci do jedno- i dvouproudých systémů s možností přepínání mezi přívodem a návratem. Prováděcí teplota a tlak jsou klíčové faktory pro určení vhodnosti ventilu pro konkrétní systém. Návrh ventilu umožňuje proměnlivou regulaci průtoku, což může pomoci zlepšit účinnost systému a snížit spotřebu energie. Vlastnosti materiálu a konstrukce ventilu přispívají k jeho odolnosti a spolehlivosti v různých provozních podmínkách.

Servis a provoz

Ventil vyžaduje minimální údržbu díky své odolné konstrukci a spolehlivému návrhu. Pravidelné kontroly by měly zahrnovat ověření, že jsou stlačovací přípojky bezpečně utažené a že nejsou žádné známky úniku. Ventil by měl být prohlédnut na případné známky opotřebení nebo poškození, zejména v okolí spojovacích míst a termostatické hlavy. Pokud jsou zjištěny jakékoliv problémy, měly by být ovlivněné komponenty nahrazeny nebo opraveny. Nejsou stanoveny konkrétní intervaly servisu, ale doporučuje se provádět pravidelné kontroly jako součást obecné údržby systému. Správná instalace a pravidelné kontroly mohou pomoci zajistit, že ventil bude efektivně fungovat po celou dobu své životnosti.

Nejčastější otázky

Může být IVA81610 použit v dvouproudém systému?
Ano, ventil je vhodný jak pro jedno-, tak i dvouproudé systémy. Umožňuje proměnlivé připojení přívodu a návratu, což z něj dělá flexibilní volbu pro různé konfigurace systémů.

Jaké typy přípojek jsou potřeba pro instalaci?
Ventil je kompatibilní s IVAR.TR stlačovacími přípojkami pro měděná potrubí, TA přípojkami pro ALPEX potrubí a TP přípojkami pro plastová potrubí. Musí být vybrána správná typologie přípojky podle materiálu potrubí.

Jaká je maximální prováděcí teplota ventilu?
Ventil je určen pro maximální prováděcí teplotu +100 °C. To z něj dělá vhodný produkt pro použití v běžných otopných systémech, kde teplota vody nepřesahuje tuto mez.

Může být ventil použit s plastovým potrubím?
Ano, ventil je kompatibilní s plastovým potrubím při použití vhodných stlačovacích přípojek, jako jsou TP přípojky. Je důležité zajistit, že jsou přípojky správně nainstalovány, aby se zabránilo únikům.
