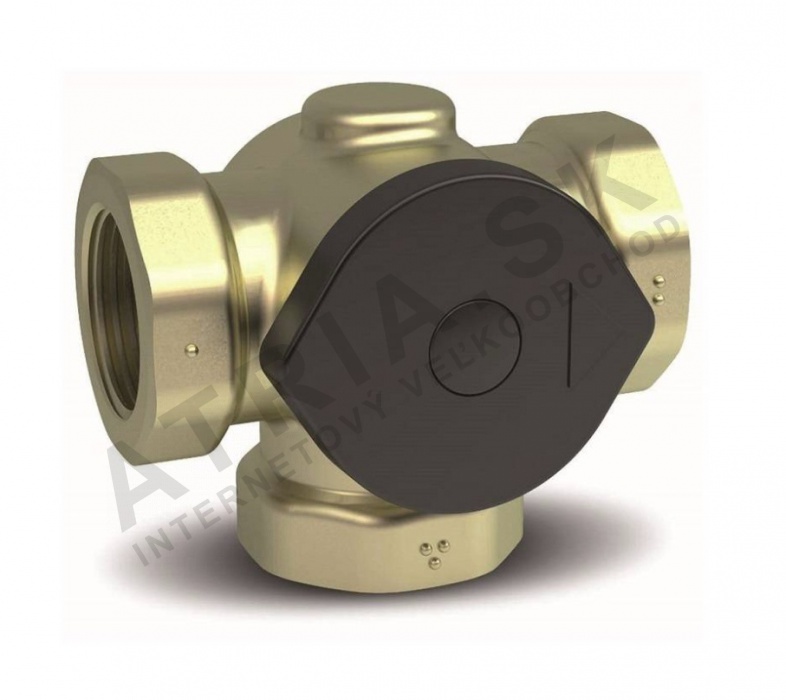

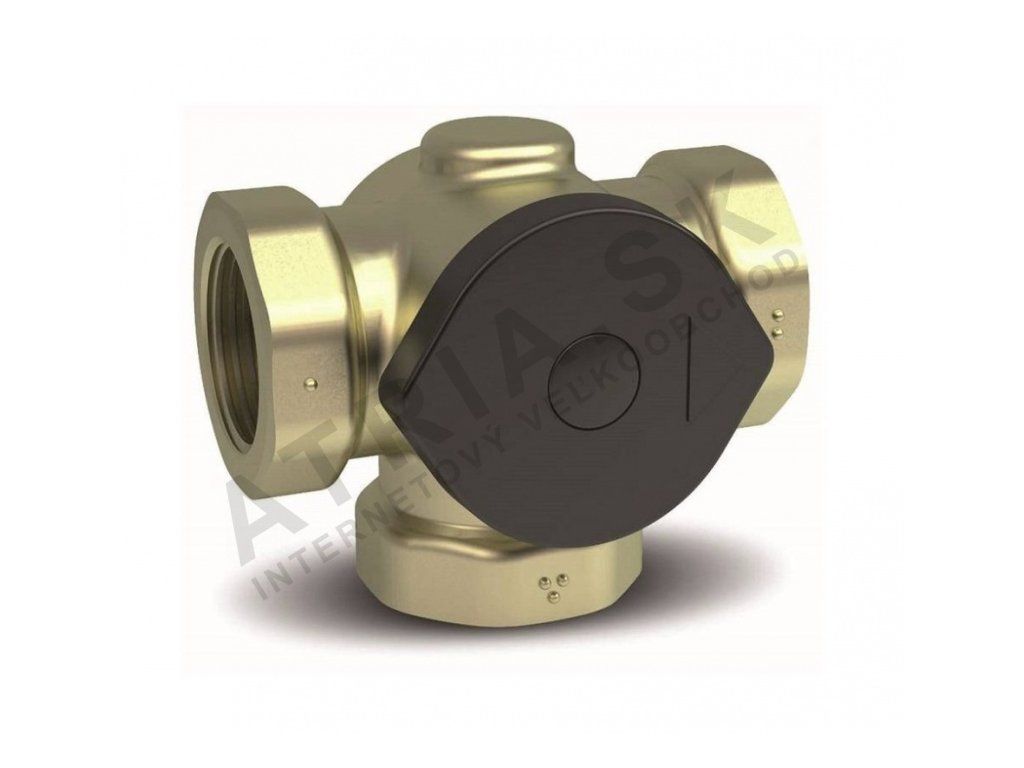

Teplotně řízený pojistný ventil - 1 palce; Kv 9; 45° C

Detailní popis produktu

Teplotně řízené pojistné ventily jsou zásadní komponenty v otopných soustavách na pevná paliva, kde je regulace teploty klíčová pro trvanlivost systému. Tyto ventily pomáhají udržovat bezpečné provozní teploty tím, že uvolňují nadměrné teplo, když jsou překročeny limity. Instalatéři pracující na otopných soustavách pro bytové i komerční objekty často setkávají s těmito ventily v biomasových kotlích, systémech na dřevěné granuly a tradičních kotlích na pevná paliva. Správná instalace zajišťuje ochranu proti korozi a usazování sazí, které mohou výrazně snížit účinnost a životnost kotle.

Ventil hraje klíčovou roli v udržování tepelné rovnováhy tím, že umožňuje řízené uvolnění ohřáté vody, jakmile je dosaženo nastavené teploty. Tím zabrání přehřátí a zároveň zajistí, že kotel zůstává v provozu za různých zátěžových podmínek. Integrace do systému vyžaduje pečlivou úvahu o rozvodu potrubí a umístění vzhledem k kotli a rozšiřovací nádrži, aby byla zajištěna optimální výkonnost.

Technické parametry

Instalace a připojení

Instalatéři by měli začít tím, že umístí ventil na návratovou trubku kotle, přičemž zajistí, že bude snadno dostupný během údržby. Připojení 1 palce vyžaduje vhodné potrubní adaptéry a těsnící prostředky, aby se zabránilo únikům. Ověřte, že ventil je instalován ve správném směru s ohledem na šipku toku na tělese. Běžné chyby instalace zahrnují nesprávné umístění vůči kotli a nedostatečné kontrolování těsnících ploch před utažením. Vždy potvrďte, že systémový tlak nepřekračuje PN 10, před uvedením do provozu.

Kompatibilita a příslušenství

Tento teplotně řízený pojistný ventil je speciálně navržen pro integraci s kotle na pevná paliva pracující v určeném rozmezí teplot. Je kompatibilní se standardními potrubními systémy využívajícími připojení 1 palce. Pro kompletní ochranu systému mohou instalatéři potřebovat kombinovat tento ventil s rozšiřovacími nádržemi a pojistnými tlakovými ventily. Další komponenty, jako jsou potrubní adaptéry a těsnící materiály, by měly být získány zvlášť podle konkrétních požadavků na instalaci.

Technický pozadí pro projektanty

Zařízení pracuje pomocí bimetalového nebo voskového teplotního elementu, který se rozšiřuje, jakmile je dosaženo nastavené teploty, čímž se otevře ventil a uvolní nadbytečné teplo. Konstrukce z DZR mosazi poskytuje dobrou odolnost proti korozi a zároveň udržuje mechanickou pevnost při tepelném cyklování. Výkon ventilu je ovlivněn faktory, jako je systémový tlak, průtok a kvalita tepelné izolace kolem kotle. Projektanti by měli tyto faktory zohlednit při určování požadovaného průtokového koeficientu a umístění v rámci celkového rozvrhu systému.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly, aby byly zjištěny známky opotřebení nebo úniků kolem těla ventilu. Teplotní vložek lze vyměnit bez použití speciálních nástrojů, což zjednodušuje údržbu. Během pravidelné údržby ověřte, že ventil správně otevírá a zavírá při určené teplotě a že všechna připojení zůstávají bez úniků. V technické dokumentaci nejsou definována konkrétní intervaly údržby.

Nejčastější otázky

Může být tento ventil použit s kondenzačními kotli?
Ne, tento ventil je speciálně navržen pro použití s kotle na pevná paliva a neměl by být použit s kondenzačními systémy kvůli rozdílům v pracovních principech.

Je možné upravit průtok bez nástrojů?
Ano, funkční průtok lze upravit za tlaku bez potřeby nástrojů, což umožňuje jemné ladění výkonu systému.

Jaká je maximální provozní teplota tohoto ventilu?
Maximální provozní teplota je +120°C, jak je uvedeno v technických parametrech.

Může být tento ventil instalován svisle?
Ano, za předpokladu, že je dodržen směr toku uvedený na tělese ventilu a instalace umožňuje správné odvodnění a přístup.
