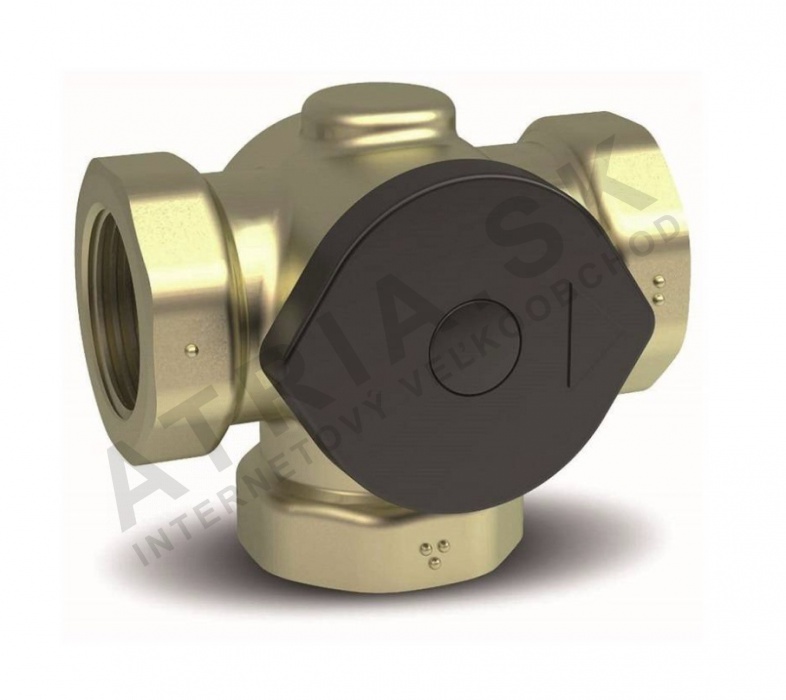

Termostatický pojistný ventil - 1 palce; Kv 9; 72° C

Detailní popis produktu

Termostatické pojistné ventily jsou zásadní komponenty v topných soustavách na tuhá paliva, kde je řízení teploty klíčové pro trvanlivost systému. Instalatéři pracující v bytových i komerčních topných soustavách často potřebují regulovat teplotu kotlů, aby zabránili poškození způsobenému korozi a uhlíkovým usazeninami. Tento ventil je speciálně navržen pro takové prostředí, aby zajistil, že systém zůstává v bezpečných provozních parametrech.

Udržováním konzistentního teplotního prahu ventil pomáhá chránit kotel před provozními potížemi způsobenými nadměrnou kondenzací a vznikem uhlíku. Displej se obvykle instaluje do návratové trubky topné soustavy, kde monitoruje a reguluje teplotu návratové vody. 1 palcová velikost připojení umožňuje snadnou integraci do standardních potrubních konfigurací topných systémů.

Technické parametry

Materiál	DZR mosaz
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	6415843672132
Hmotnost	0,8 kg
Kód	1560050
Značka	IVAR

Prováděcí teplota +120°C znamená maximální teplotu, kterou ventil může bezpečně zvládnout během normálního provozu. Označení PN 10 znamená, že ventil je vhodný pro systémy s jmenovitým tlakem 10 bar, což ho činí vhodným pro nízkotlaké topné aplikace. Hodnota Kv 9 vyjadřuje průtokovou kapacitu ventilu za standardních podmínek a je klíčovým faktorem při určování správné velikosti pro daný systém. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby byl ventil efektivní v rámci systému.

Instalace a připojení

Ventil se instaluje do návratové trubky topné soustavy pomocí 1 palcového připojení. Je důležité zajistit, že ventil je nainstalován ve správném směru, s ohledem na směr průtoku uvedený na tělese. Konstrukce z DZR mosazi je odolná proti korozi, ale i tak je důležité před instalací kontrolovat případné známky opotřebení nebo poškození. Běžnou chybou během instalace je nekontrola orientace ventilu, což může vést k nesprávnému provozu a potenciálnímu selhání systému. Instalatéři by měli také zajistit, že potrubí je čisté a bez nečistot před montáží ventilu, aby se zabránilo zácpám nebo poškození vnitřních komponent.

Kompatibilita a příslušenství

Tento termostatický pojistný ventil je kompatibilní s širokou škálou kotlů na tuhá paliva a topných systémů, které vyžadují regulaci teploty. Je navržen tak, aby fungoval s běžnými potrubními a šroubeními konfiguracemi topných systémů. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Instalatéři by však měli zajistit, že systém je vybaven vhodnými měřicími zařízeními pro tlak a teplotu, aby byl provoz bezpečný a efektivní. Ventil lze použít spolu s dalšími termostatickými a bezpečnostními zařízeními, aby poskytoval komplexní ochranu systému.

Technický pozadí pro projektanty

Pracovní princip tohoto termostatického pojistného ventilu je založen na roztažnosti termostatického vložku v reakci na změny teploty. Jakmile teplota návratové vody překročí nastavenou hodnotu 72°C, vložek se roztaží, otevře ventil a umožní vybití přebytečné vody. Tím se udržuje stabilní teplota v systému a zabrání se poškození způsobenému přehřátím. Materiál DZR mosaz poskytuje dobrou odolnost proti korozi a opotřebení, což ho činí vhodným pro dlouhodobé použití v topných systémech. Návrh s vyměnitelným vložkem umožňuje snadnou údržbu a úpravy bez nutnosti výměny celého ventilu. Integrace tohoto ventilu do systému by měla být zohledněna během návrhové fáze, aby bylo zajištěno, že systém může akceptovat požadované průtokové a tlakové podmínky.

Údržba a provoz

Ventil vyžaduje minimální údržbu během normálního provozu. Vyměnitelný termostatický vložek lze změnit bez použití speciálních nástrojů, což umožňuje rychlé a snadné úpravy. Instalatéři by měli pravidelně kontrolovat ventil na známky opotřebení, koroze nebo zácp, zejména v systémech, které jsou vystaveny vysokému množství kondenzace nebo uhlíkových usazenin. Je také důležité ověřit, že ventil funguje správně, kontrolovaním teploty systému a zajištěním, že zůstává v určeném rozsahu. Pokud ventil nefunguje podle očekávání, měl by být prohlédnut a, pokud je to nutné, vyměněn, aby byla zajištěna účinnost a bezpečnost systému.

Nejčastější otázky

Může být tento ventil použit s kondenzačními kotle?
Tento ventil je speciálně navržen pro použití s kotle na tuhá paliva a není doporučován pro kondenzační kotle, které pracují za jiných teplotních a tlakových podmínek.

Je možné upravit teplotní nastavení ventilu?
Teplotní nastavení tohoto ventilu je pevné na 72°C a nelze jej upravit. Pokud je potřeba jiné nastavení, měl by být vybrán jiný model.

Může být termostatický vložek vyměněn bez odstranění celého ventilu?
Ano, termostatický vložek je navržen tak, že lze vyměnit bez nutnosti odstranění celého ventilu z systému, což zjednodušuje údržbu a ušetří čas.

Co by měl být kontrolován během pravidelné údržby?
Během pravidelné údržby by měl instalatér kontrolovat známky koroze, opotřebení nebo zácp v ventilu a zajistit, že termostatický vložek funguje správně. Ventil by měl být také otestován, aby bylo potvrzeno, že se otevírá a zavírá správně v reakci na změny teploty.
