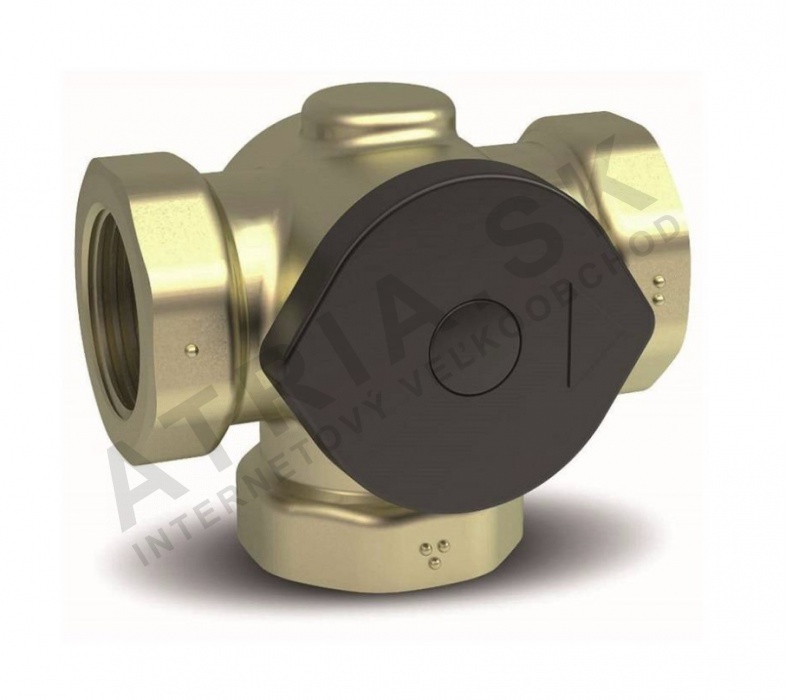

Teplotně řízený pojistný ventil - 5/4 palce; Kv 12; 55° C

Detailní popis produktu

Teplotně řízené pojistné ventily jsou zásadní komponenty v otopných soustavách, zejména v těch, které používají pevnopalivové kotle. Tyto systémy často pracují při proměnných teplotách a vyžadují ochranu před kondenzací a korozi způsobenou nízkonapěťovými návratovými proudy. Montážní firmy pracující v bytových i komerčních budovách často potřebují tyto ventily, aby zajistily trvanlivost a efektivitu systému. Tento ventil je běžně integrován do uzavřených otopných oběhů, zejména v systémech, kde je riziko kondenzace vysoké kvůli kolísajícím zátěžovým podmínkám.

Ventil zajistí, že kotel pracuje nad minimální teplotní prahem, což zabrání vzniku škodlivé kondenzace uvnitř spalovací komory a komína. Je to zvlášť důležité v systémech s dlouhými potrubními trasy nebo kde je častá částečná provozní zátěž. Displej je obvykle namontován v blízkosti vstupu nebo výstupu kotle, v závislosti na návrhu systému, a vyžaduje pečlivé zarovnání s proudem a tlakovými podmínkami systému.

Technické parametry

Materiál	DZR měď
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	6415843672170
Hmotnost	0,834 kg
Kód	1560070
Značka	IVAR

Provozní teplota +120°C označuje maximální teplotu, při které může ventil bezpečně pracovat. Jmenovitý tlakový rating PN 10 definuje maximální povolený tlak pro kontinuální provoz. Kv hodnota 12 představuje průtokový koeficient, který pomáhá určit kapacitu ventilu pro správu průtokových rychlostí za určitých tlakových rozdílů. Tyto parametry jsou klíčové pro výběr správné velikosti a zajištění správného výkonu systému.

Montáž a připojení

Tento teplotně řízený pojistný ventil je navržen pro připojení 5/4 palce, obvykle závitové. Před montáží by měl být systém vyrovnán tlakem a ventil zarovnán s proudem podle označení výrobce. Závity musí být čisté a bez nečistot, aby byl zajištěn těsný uzávěr. Na závity může být aplikován těsnící kompozit nebo PTFE pásko, ale přetížení by mělo být vyhýbáno, aby nedošlo ke poškození těla ventilu nebo sedla. Běžné chyby při montáži zahrnují nesprávnou orientaci, nezarovnání s proudem a nesprávné utažení. Po montáži by měl být systém opětovně naplněn tlakem postupně a funkce ventilu by měla být ověřena kontrolou na úniky a zajištění, že tepelný vložek funguje správně. Ventil by měl být přístupný pro budoucí údržbu, proto by neměl být namontován v obtížně dostupných oblastech.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s pevnopalivovými kotle a uzavřenými otopnými systémy. Je určen pro použití s vodou jako otopným médiem a je vhodný pro systémy pracující v rámci stanovených tlakových a teplotních rozsahů. Pro základní provoz nejsou potřeba žádná další příslušenství, i když může být doporučeno tlakoměr a teplotní čidlo pro sledování výkonu systému. Pro tento model nejsou specifikovány žádné související produkty.

Technický pozadí pro projektanty

Ventil pracuje na základě bimetalového nebo voskového tepelného vložku, který se rozšiřuje nebo smršťuje v reakci na změny teploty. Když teplota návratu klesne pod nastavený bod (obvykle kolem 55°C), vložek aktivuje ventil, aby umožnil přebytečný průtok okolo kotle a udržel minimální požadovanou teplotu. Tělo je vyrobeno z DZR mědi, která nabízí dobrou odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro dlouhodobé použití v otopných aplikacích. Integrace tohoto ventilu do systému ovlivňuje jak hydraulickou rovnováhu, tak tepelnou účinnost. Projektanti musí zohlednit průtokové vlastnosti ventilu a zajistit, že systém je navržen tak, aby zvládl přebytečný průtok bez zbytečných tlakových úbytků. Doba životnosti ventilu závisí na kvalitě montáže, čistotě systému a četnosti tepelného cyklování.

Údržba a provoz

Pravidelná kontrola je doporučena, aby bylo zajištěno, že ventil zůstává funkční a netěsný. Tepelný vložek lze vyměnit bez potřeby nástrojů, což zjednodušuje údržbu. Během údržby by měl být systém vyrovnán tlakem a ventil kontrolován na známky opotřebení, koroze nebo zablokování. Všechny nečistoty nebo usazeniny by měly být odstraněny pečlivě, aby nedošlo ke poškození vnitřních komponent. Pokud ventil ukazuje známky snížené reakce nebo úniku, měl by být okamžitě vyměněn, aby se zabránilo neefektivnosti systému nebo poškození kotle.

Nejčastější otázky

Může být tento ventil použit s olejovými kotle?
Ne, je speciálně navržen pro pevnopalivové kotle. Olejové systémy mají jiné tepelné a provozní vlastnosti, které mohou ovlivnit výkon ventilu.

Je možné upravit průtokovou rychlost za tlaku?
Ano, ventil umožňuje úpravu funkční průtokové rychlosti za tlaku bez potřeby nástrojů, jak je uvedeno v popisu produktu.

Jaká je maximální povolená teplota pro kontinuální provoz?
Maximální provozní teplota je +120°C, nad kterou může být ventil poškozen nebo přestat fungovat správně.

Může být tepelný vložek vyměněn bez odstranění celého ventilu?
Ano, tepelný vložek je odnímatelný a vyměnitelný bez potřeby nástrojů, což usnadňuje rychlou údržbu a snižuje časové ztráty.
