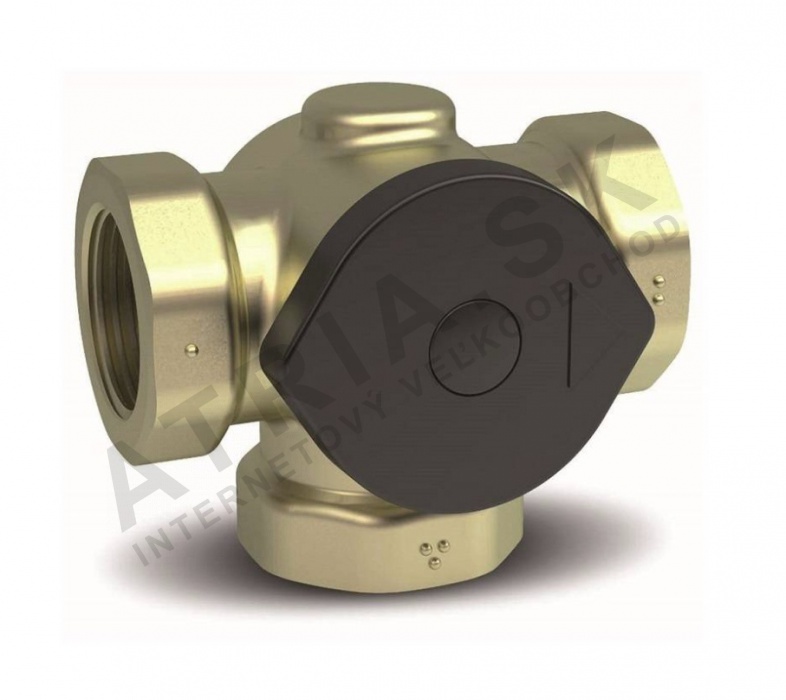

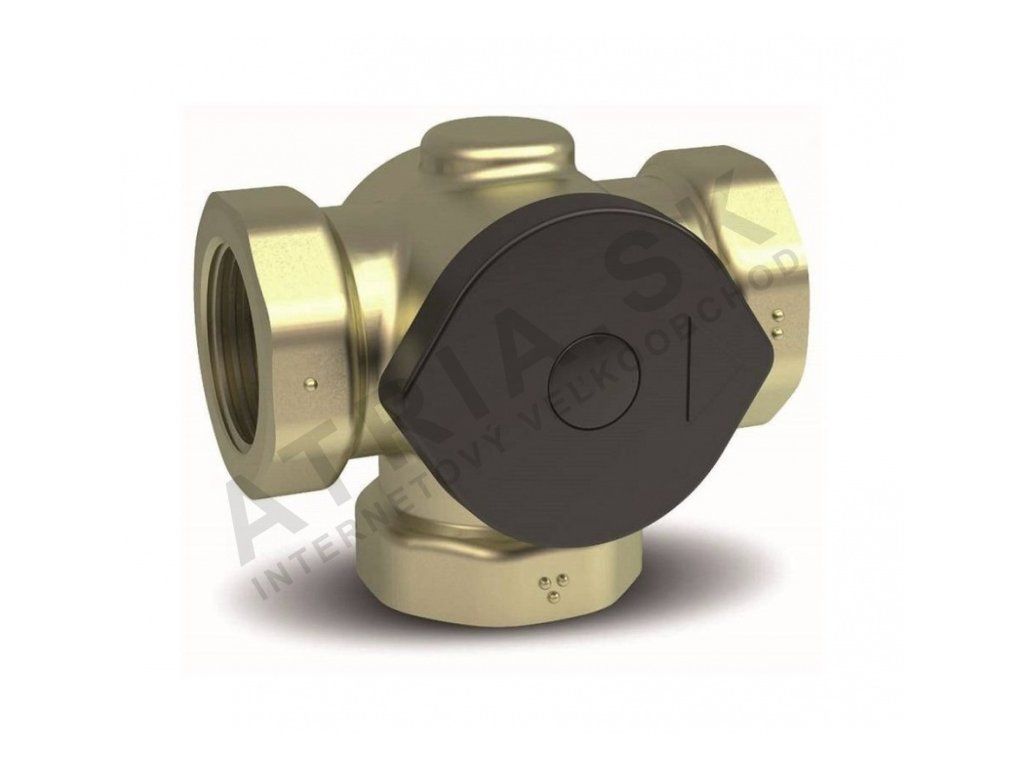

Teplotně řízený pojistný ventil - 5/4 palce; Kv 12; 72° C

Detailní popis produktu

Teplotně řízené pojistné ventily jsou zásadní součástí topných systémů na tuhá paliva, kde pomáhají zabránit poškození způsobenému korozi a uhlíkovým usazeninami. Tyto ventily jsou běžně instalovány v bytových i komerčních kotelňách, zejména v systémech, kde kotlů pracují přerušovaně nebo za různých zátěžových podmínek. Ventil zajistí, že systém udržuje minimální provozní teplotu, aby se zabránilo kondenzaci a chemickému poškození komponentů kotle. Instalatéři pracující na těchto systémech musí zajistit, že ventil je správně rozměrován a umístěn, aby byla zajištěna účinnost a trvanlivost systému.

Správný výběr a instalace teplotně řízeného pojistného ventilu jsou klíčové pro dlouhodobou funkčnost topného systému. Ventil musí být kompatibilní s průtokem, pracovním tlakem a rozsahem teplot kotle. Je obvykle namontován na návratní trubce kotle, kde může sledovat a regulovat teplotu návratní vody. Ventil se otevře, když teplota klesne pod nastavenou hodnotu, což umožní přebytečné vodě obejít kotl a udržet požadovanou teplotu. Tím se zabrání vzniku kyselé kondenzace, která by mohla korozi vnitřních povrchů kotle a zkrátit jeho životnost.

Technické parametry

Materiál	DZR mosaz
Prov. teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	6415843672194
Hmotnost	0,86 kg
Kód	1560080
Značka	IVAR

Prováděcí teplota +120°C označuje maximální teplotu, kterou ventil vydrží během normálního provozu. Jmenovitý tlak PN 10 znamená, že ventil je vhodný pro systémy pracující do 10 bar. Hodnota Kv 12 představuje průtokový koeficient, který se používá k výpočtu průtoku při daném tlakovém rozdílu. Tyto parametry jsou zásadní pro správné rozměrování a kompatibilitu systému, aby bylo zajištěno, že ventil zvládne očekávaný průtok a tlakové podmínky bez poruchy.

Instalace a připojení

Ventil je navržen pro instalaci na návratní trubku kotle na tuhá paliva. Má připojení 5/4 palce, které musí být shodné s příslušným průměrem potrubí a typem závitu. Instalační proces zahrnuje zajištění ventilu ve správném směru, aby byl proud vody v souladu s provozem systému. Je důležité ověřit, že ventil je instalován v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nezohlednění směru průtoku a nedostatečné utažení připojení, což může vést k únikům nebo snížení výkonu. Vždy před uvedením do provozu zkontrolujte tlak a teplotu systému, aby bylo zajištěno, že ventil funguje podle očekávání.

Kompatibilita a příslušenství

Tento teplotně řízený pojistný ventil je kompatibilní s řadou kotlů na tuhá paliva a topných systémů, které vyžadují regulaci teploty, aby se zabránilo korozi. Je obvykle používán spolu se standardními komponenty topných systémů, jako jsou oběhová čerpadla, roztažné nádoby a teplotní senzory. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se mít připraveno základní stavební nářadí pro montáž a úpravu. Návrh ventilu umožňuje snadnou výměnu teplotního vložku bez potřeby speciálního nářadí, což z něj dělá praktickou volbu pro údržbu a servis.

Technický pozadí pro projektanty

Teplotně řízený pojistný ventil pracuje pomocí teplotně citlivého prvku, obvykle bimetalové pásky nebo voskového aktuátoru, který ovládá otevírání a zavírání ventilu. Jakmile teplota návratní vody klesne pod nastavenou hodnotu, aktuátor se rozepne nebo smrskne, čímž aktivuje otevření ventilu a umožní přebytečné vodě obejít kotl. Ventil je vyroben z DZR mosazi, což je materiál známý svou vysokou odolností proti korozi a odolností v prostředí horké vody. Tato volba materiálu zajišťuje, že ventil vydrží agresivní chemické podmínky, které mohou vzniknout v systémech na tuhá paliva. Integrace ventilu do systému je zásadní pro udržení tepelné účinnosti a zabránění degradaci systému v průběhu času. Faktory jako průtok, tlak a rozložení systému mohou ovlivnit výkon a životnost ventilu.

Údržba a provoz

Pravidelná kontrola teplotně řízeného pojistného ventilu je doporučena, aby byla zajištěna jeho dlouhodobá funkčnost. To zahrnuje kontrolu opotřebení, koroze nebo zablokování vnitřních komponent ventilu. Teplotní vložek lze vyměnit bez potřeby speciálního nářadí, což umožňuje rychlou a snadnou údržbu. Je důležité ověřit, že ventil funguje správně sledováním teploty a průtoku systému. Pokud ventil nepřestane otevírat nebo zavírat podle očekávání, měl by být okamžitě vyměněn, aby se zabránilo poškození kotle. Nejsou poskytovány konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučovány jako součást standardní údržby systému.

Nejčastější otázky

Může být tento ventil použit s kondenzačním kotlem?
Ne, tento ventil je specificky navržen pro použití s kotle na tuhá paliva a není vhodný pro kondenzační kotle, které pracují za jiných tepelných podmínek.

Je možné upravit průtok bez použití nářadí?
Ano, ventil umožňuje úpravu funkčního průtoku za tlaku bez potřeby nářadí, což usnadňuje jemné ladění na místě.

Může být ventil instalován ve svislé poloze?
Ano, ventil lze instalovat ve svislé poloze, pokud je směr průtoku v souladu s pokyny výrobce.

Jaká je maximální provozní teplota ventilu?
Ventil je schopen pracovat při maximální teplotě +120°C, což je vhodné pro většinu aplikací kotle na tuhá paliva.
