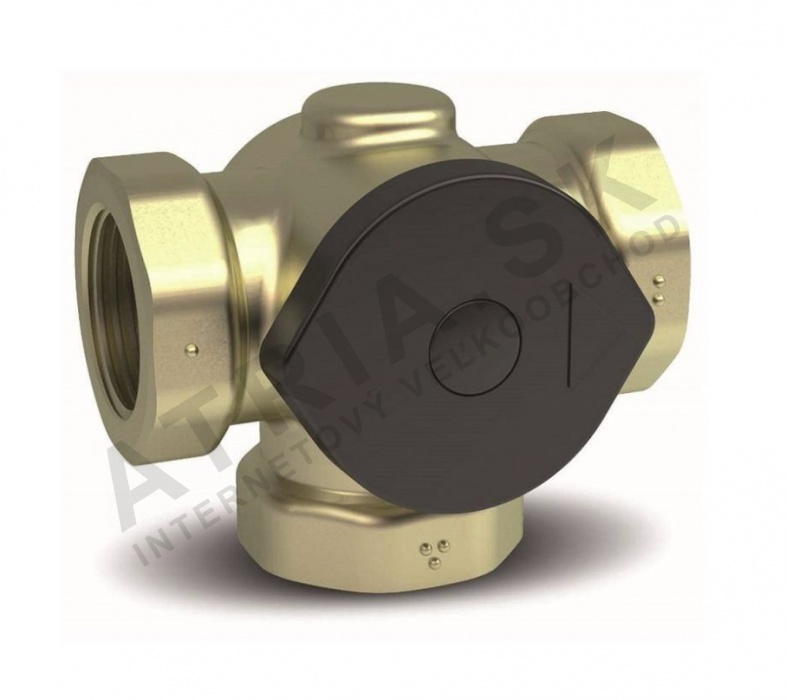

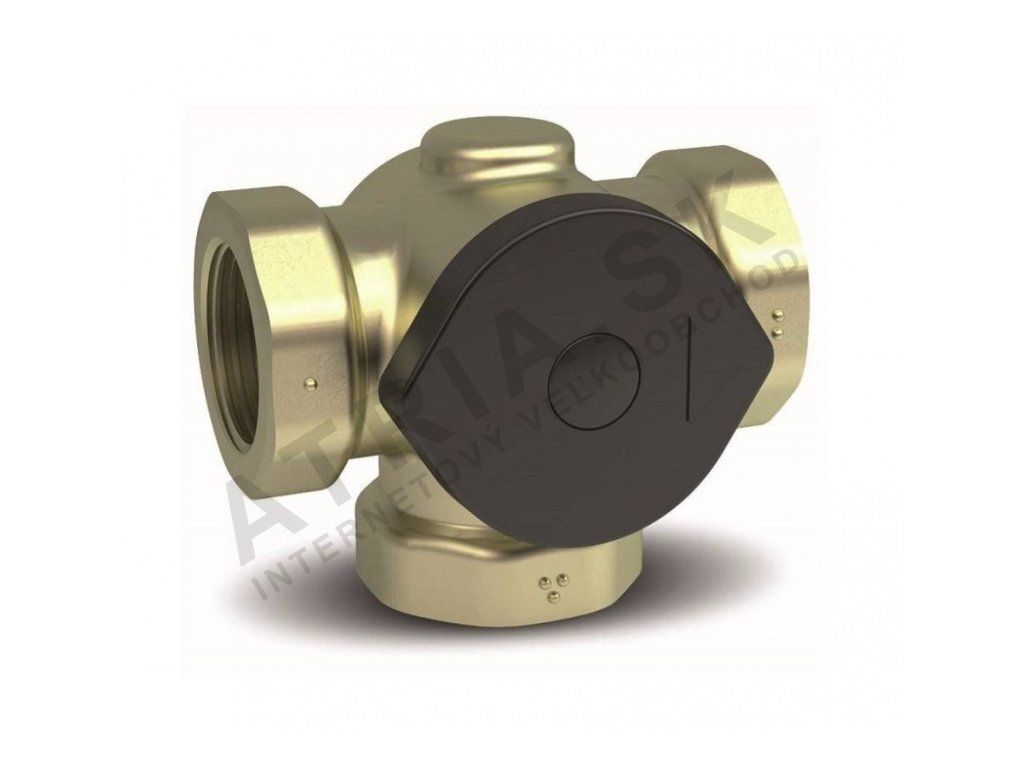

Teplotně řízený pojistný ventil - 6/4 palce; Kv 17; 45° C

Detailní popis produktu

Teplotně řízené pojistné ventily jsou zásadní komponenty v topných soustavách na tuhá paliva, kde je řízení teploty a ochrana soustavy kritická. Tyto ventily se často instalují do bytových a komerčních kotlů, aby zajistily bezpečný a efektivní provoz. Instalatéři a servisní technici pracující s litinovými nebo ocelovými kotle často integrují tyto ventily, aby řídili tepelné namáhání a zabránili poškození způsobenému nízkonovou korozi a uhlíkovým usazeninami. Ventil je navržen tak, aby reagoval na změny teploty a uvolňoval přebytečný průtok, aby udržoval stabilitu soustavy.

Při výběru a rozměrování teplotně řízeného pojistného ventilu jsou klíčovými faktory průtokový koeficient (Kv), jmenovitý tlak (PN) a maximální provozní teplota. Tyto parametry určují schopnost ventilu zvládnout požadovaný průtok a odolat tepelným a hydraulickým podmínkám soustavy. Ventil musí být přizpůsoben návrhu soustavy, aby fungoval správně za normálních i špičkových zátěžových podmínek.

Technické parametry

Materiál	Lišta
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	2,982 kg
Kód	1680000
Značka	IVAR

Ventil má jmenovitý tlakový stupeň PN 10, což znamená, že je vhodný pro soustavy pracující při tlacích až 10 bar. Maximální provozní teplota je +120°C, což z něj dělá kompatibilní s vysokoteplotními topnými soustavami. Kv hodnota 17 poskytuje referenční údaj pro průtokovou kapacitu, což je důležité pro určení vhodnosti ventilu pro konkrétní instalaci. Tyto parametry jsou zásadní pro zajištění spolehlivého provozu ventilu za očekávaných provozních podmínek.

Instalace a připojení

Ventil se instaluje do topného okruhu, aby reguloval průtok a teplotu v reakci na podmínky soustavy. Je obvykle připojen pomocí 6/4 palcových závitů, které je třeba ověřit v souladu s kompatibilitou potrubí soustavy. Instalatéři by měli ověřit, že ventil je namontován ve správné poloze a že všechna připojení jsou bezpečná a netěsná. Běžnou chybou je nesprávná orientace závitů, což může vést k únikům nebo chybnému provozu. Je také důležité zajistit, aby ventil nebyl během instalace vystaven nadměrnému mechanickému namáhání, neboť to může ovlivnit jeho výkon a trvanlivost.

Kompatibilita a příslušenství

Tento teplotně řízený pojistný ventil je navržen pro použití s kotli na tuhá paliva a je kompatibilní s soustavami pracujícími při PN 10 a až 120°C. Je určen pro integraci do topných okruhů, kde je potřeba řízený průtok a regulace teploty. Pro standardní instalace se obvykle nepožaduje žádné další příslušenství, ale je důležité zajistit, aby potrubí a přípojky soustavy byly kompatibilní s typem připojení ventilu. Vyměnitelný teplotní vložek umožňuje úpravy funkce ventilu bez potřeby nástrojů nebo demontáže.

Technický pozadí pro projektanty

Ventil funguje tak, že reaguje na změny teploty v soustavě. Když teplota překročí nastavený prah, teplotní vložek se rozepne, což spustí otevření ventilu a uvolnění přebytečného průtoku. Tím se udržuje stabilní teplota a zabrání se přehřátí nebo nedostatečnému výkonu. Litinová konstrukce poskytuje odolnost a odolnost proti tepelnému cyklování, což z něj dělá vhodný pro dlouhodobé použití v topných soustavách. Výkon ventilu je ovlivněn průtokem, tlakem a teplotními podmínkami soustavy, které je třeba zohlednit během návrhu, aby byla zajištěna optimální integrace a efektivita.

Údržba a provoz

Ventil vyžaduje minimální údržbu díky své odolné konstrukci a vyměnitelnému teplotnímu vložku. Doporučuje se pravidelné vizuální kontroly, aby byly zjištěny známky opotřebení, koroze nebo zácp. Soustavu je třeba sledovat na jakékoliv změny výkonu, které by mohly signalizovat potřebu úpravy nebo výměny. Nejsou poskytovány konkrétní intervaly údržby, ale je vhodné kontrolovat ventil během pravidelné údržby soustavy, aby bylo zajištěno, že nadále funguje správně.

Nejčastější otázky

Může být teplotní vložek vyměněn bez nástrojů?
Ano, teplotní vložek lze vyměnit bez potřeby nástrojů, což umožňuje rychlé úpravy funkce ventilu.

Je tento ventil vhodný pro použití s kotli na tuhá paliva?
Ano, ventil je speciálně navržen pro použití s kotli na tuhá paliva, aby zabránil nízkonové korozi a uhlíkovému usazení.

Jaká je maximální provozní teplota ventilu?
Ventil je schopen pracovat při maximální teplotě +120°C, což z něj dělá vhodný pro vysokoteplotní topné soustavy.

Může být ventil použit v soustavách s jmenovitým tlakem PN 10?
Ano, ventil je označen pro PN 10 a je vhodný pro použití v soustavách pracujících při tlacích až 10 bar.
