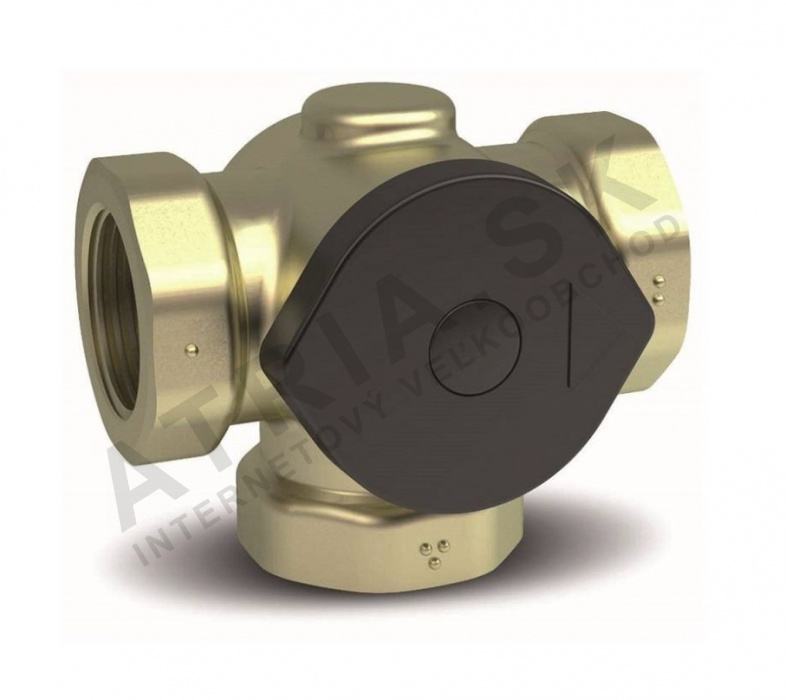

Teplotní pojistný ventil - 6/4 palce; Kv 17; 61° C

Detailní popis produktu

Teplotní pojistné ventily jsou základními komponentami otopných soustav na pevná paliva, kde je řízení teploty klíčové pro efektivitu a trvanlivost systému. Instalatéři pracující na otopných soustavách pro bytové i komerční objekty často potřebují regulovat teplotu kotle, aby zabránili poškození způsobenému korozi a uhlím. Tyto ventily se obvykle instalují v návratové trubce kotle nebo přímo na jeho tělese, v závislosti na návrhu systému a doporučení výrobce. Model IVAR 1680008 je navržen pro integraci do takových systémů, zajišťuje stabilní provoz a dodržuje požadavky na tepelnou ochranu.

Při výběru teplotního pojistného ventilu je důležité zvážit průtok systému, tlakové podmínky a teplotní limity. Vyhodnocení musí být správně provedeno, aby byl ventil schopen zvládnout očekávaný průtok bez způsobení nadměrného poklesu tlaku nebo omezení průtoku. Třída tlaku PN 10 znamená, že ventil je vhodný pro systémy pracující s nominálním tlakem až 10 bar. Pracovní teplota 61°C je klíčovým parametrem, který zajišťuje, že kotel nepodmíní pod teplotou rosného bodu spalin, což by mohlo vést k kondenzaci a korozi.

Technické parametry

Materiál	Liata
Pracovní teplota	+120 °C
Nominální tlak	PN 10
EAN	6418733143408
Hmotnost	2,942 kg
Kód	1680008
Značka	IVAR

Pracovní teplota 61°C je nastavena pomocí vyměnitelného termostatického vložku, který aktivuje ventil, když teplota kotle klesne pod tuto hranici. Třída tlaku PN 10 zajišťuje kompatibilitu s běžnými tlakovými úrovněmi otopných systémů. Tělo z litiny poskytuje odolnost a odolnost vůči tepelnému cyklování, což ho činí vhodným pro dlouhodobý provoz v otopných soustavách na pevná paliva.

Instalace a připojení

IVAR 1680008 je vybaven připojením 6/4 palce, které vyžaduje odpovídající adaptéry na kotli nebo potrubním systému. Instalatéři by měli zajistit, že ventil je namontován v místě, které umožňuje snadný přístup při údržbě a kontrole. Ventil by měl být namontován vodorovně, aby byla zajištěna správná funkce termostatického mechanismu. Běžné chyby při instalaci zahrnují nesprávnou orientaci, použití nekompatibilních těsnicích materiálů nebo nezohlednění směru průtoku systému. Je také důležité ověřit, že systémový tlak nepřekračuje hodnotu PN 10, aby nedošlo k předčasnému poškození.

Kompatibilita a příslušenství

Tento teplotní pojistný ventil je kompatibilní s běžnými koly na pevná paliva a otopnými systémy pracujícími v rámci stanovených tlakových a teplotních rozsahů. Používá se obvykle spolu s dalšími komponenty ochrany kotle, jako jsou pojistné ventily a teplotní senzory. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale instalatéři by měli zajistit, že systém obsahuje vhodné izolační ventily pro údržbu a testování.

Technický pozadí pro projektanty

IVAR 1680008 pracuje pomocí bimetalového termostatického vložku, který se rozšiřuje nebo smršťuje v reakci na změny teploty. Když teplota kotle klesne pod 61°C, termostat aktivuje ventil, který umožní průtok horké vody a zvýší teplotu kotle. Tělo z litiny poskytuje dobrou tepelnou vodivost a konstrukční stabilitu, zatímco vyměnitelný vložek umožňuje úpravy bez nutnosti výměny celého ventilu. Třída tlaku PN 10 zajišťuje, že ventil může odolat běžným tlakovým kolísáním v otopných systémech. Výkon ventilu je ovlivněn průtokem systému, tepelným výkonem kotle a okolními podmínkami v místě instalace.

Údržba a provoz

Termostatický vložek lze vyměnit bez potřeby nástrojů, což zjednodušuje údržbu. Instalatéři by měli pravidelně kontrolovat provoz ventilu ověřením, že se otevírá při správné teplotě a zavírá správně po dosažení požadované teploty kotle. Nejsou stanoveny konkrétní intervaly údržby, ale pravidelná kontrola je doporučena, aby byla zajištěna spolehlivá funkce. Pokud ventil ukazuje známky opotřebení nebo poruchy, měl by být okamžitě vyměněn, aby byla zachována ochrana systému.

Nejčastější otázky

Může být IVAR 1680008 použit v systémech s vyšším tlakem než PN 10?
Ne, ventil je určen pro třídu tlaku PN 10 a neměl by být použit v systémech s vyšším tlakem, aby nedošlo k poškození nebo selhání.

Je možné upravit pracovní teplotu ventilu?
Ano, pracovní teplotu lze upravit výměnou termostatického vložku za vložek s jinou teplotní klasifikací.

Může být ventil namontován svisle?
Ne, ventil by měl být namontován vodorovně, aby byla zajištěna správná funkce termostatického mechanismu.

Jaká je maximální pracovní teplota ventilu?
Maximální pracovní teplota ventilu je +120°C, jak je uvedeno v technických parametrech.
