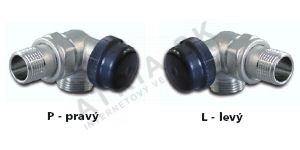

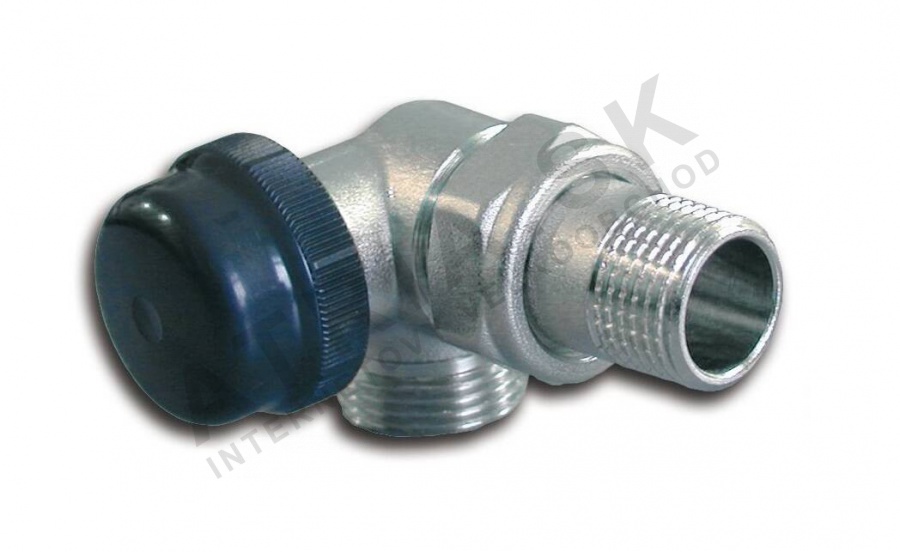

Termostatický ventil dvojitého ovládání - tříosý - 1/2 palce; levý

Detailní popis produktu

Tříosý termostatický ventil se často používá v bytových a komerčních otopných soustavách, kde je vyžadována přesná teplotní regulace. Je typicky instalován na levé straně otopných těles, což zajišťuje rovnoměrné rozdělení tepla a efektivitu systému. Ventil je vhodný jak pro nové instalace, tak pro rekonstrukce, zejména v systémech s ocelovým, měděným nebo plastovým potrubím. Umožňuje přednastavení průtoku a integruje se s různými typy připojení pomocí stlačovacích spojek IVAR.

Dvojité ovládání zajišťuje stabilní provoz za různých zátěžových podmínek, což z něj dělá ideální volbu pro systémy s kolísajícím výkonem. Ventil se často používá v centrálních otopných aplikacích, jako je podlahové vytápění, panelová otopná tělesa a větrací jednotky. Jeho kompaktní design a odolná konstrukce z něj dělají vhodný prvek pro skryté nebo otevřené instalace v moderních i tradičních budovách.

Technické parametry

Jmenovitý tlak	PN 10
Hmotnost	0,271 kg
Kód	500547
Značka	IVAR

Jmenovitý tlak PN 10 znamená, že ventil je vhodný pro standardní domácí a lehké komerční otopné systémy. Maximální provozní teplota +120 °C zaručuje kompatibilitu s vysokoteplotními systémy. Tyto parametry jsou zásadní pro správné rozměrování a zajištění toho, že ventil vydrží zátěž systému během provozu.

Montáž a připojení

Montéři by měli začít ověřením správné orientace pro montáž na levé straně. Ventil má 1/2 palcové připojení pro integraci s potrubím a hlava přijímá závit M30 x 1,5 pro termostatickou hlavu. Pro beznetěsná a bezpečná připojení je nutné použít stlačovací spojky IVAR, včetně TR (měď), TA (ALPEX) a TP (plast). Během montáže je zásadní zarovnat tělo ventilu s vývody na otopném tělese a zajistit, že všechny spoje jsou utaženy podle specifikací výrobce. Běžné chyby zahrnují nesprávnou orientaci, nesprávné utažení spojek a nekompatibilní typ závitu s termostatickou hlavou.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s otopnými tělesy s ocelovým, měděným nebo plastovým potrubím. Pro připojení k měděnému nebo plastovému potrubí je nutné objednat stlačovací spojky IVAR.TR, IVAR.TA nebo IVAR.TP zvlášť. Závit M30 x 1,5 vyžaduje kompatibilní termostatickou hlavu pro plnou funkčnost. Montéři by měli ověřit materiál potrubí a typ termostatu v systému, aby zajistili správnou integraci.

Technický pozadí pro projektanty

Tříosý design umožňuje přesné ovládání průtoku tím, že reaguje na změny teploty úpravou vnitřních prvků ventilu. Ventil je vyroben z mosazi s niklovým povlakem (CW617N), což zaručuje odolnost proti korozi a mechanickému opotřebení. Jeho integrace do otopné soustavy závisí na správném přednastavení hodnoty Kv a na souladu s hydraulickým vyvážením systému. Dlouhodobá výkonnost závisí na kvalitě vody, správné montáži a pravidelném kontrolování těsnění a spojek.

Údržba a provoz

Pravidelné kontroly by měly zaměřit na integritu stlačovacích spojek a stav těsnících ploch. V dokumentaci produktu nejsou uvedena žádná plánovaná období údržby. Pokud je pozorováno neobvyklé hluku nebo snížená účinnost, ventil by měl být prozkoumán na případné zablokování nebo opotřebení. Tělo z mosazi s niklovým povlakem zajišťuje dlouhodobou odolnost, pokud systém pracuje v rámci specifikovaných tlakových a teplotních mezí.

Nejčastější otázky

Lze ventil použít s plastovým potrubím?
Ano, ventil podporuje připojení k plastovému potrubí pomocí stlačovacích spojek IVAR.TP.

Je ventil vhodný pro vysokoteplotní systémy?
Ano, maximální provozní teplota je +120 °C, což z něj dělá kompatibilní prvek pro vysokoteplotní otopné systémy.

Jaký závit se používá pro termostatickou hlavu?
Připojení hlavy je M30 x 1,5, které musí být kompatibilní s termostatickou hlavou.

Lze ventil montovat na pravé straně otopného tělesa?
Ne, tato verze je specificky navržena pro montáž na levé straně a neměla by být použita na pravé straně.
