Tlaková roztažnostní nádoba, 5 l, 8 bar, 3/4 palce IVAR.ER 5 - AQUAHOT

Detailní popis produktu

Tlakové roztažnostní nádoby jsou základními komponenty v uzavřených otopných a chlazení systémech, kde je třeba akceptovat tepelné roztažnost kapaliny. Tato verze se často používá v obytných i komerčních budovách, zejména v systémech s kondenzačními kotli, otopnými tělesy a podlahovým vytápěním. Instalatéři a technici pracující na systémech s kolísajícími teplotami a objemy si všimnou, že tato nádoba je vhodná pro udržování stabilního tlaku a prevenci poškození systémových komponent.

Správné rozměry a instalace roztažnostních nádob jsou kritické pro výkon systému. Tato nádoba je navržena pro integraci do systémů s doporučenou pracovní teplotou až +80 °C a dokáže zvládnout prostředí s teplotami až -10 °C. Nádoba je vhodná pro použití s protichladivými směsmi až do koncentrace 50 %, což zvyšuje její přizpůsobivost systémům v chladnějších klimatických podmínkách.

Technické parametry

Průměr	205 mm
Výška	225 mm
EAN	8019742079016
Hmotnost	1,6 kg
Kód	A102L11
Značka	IVAR

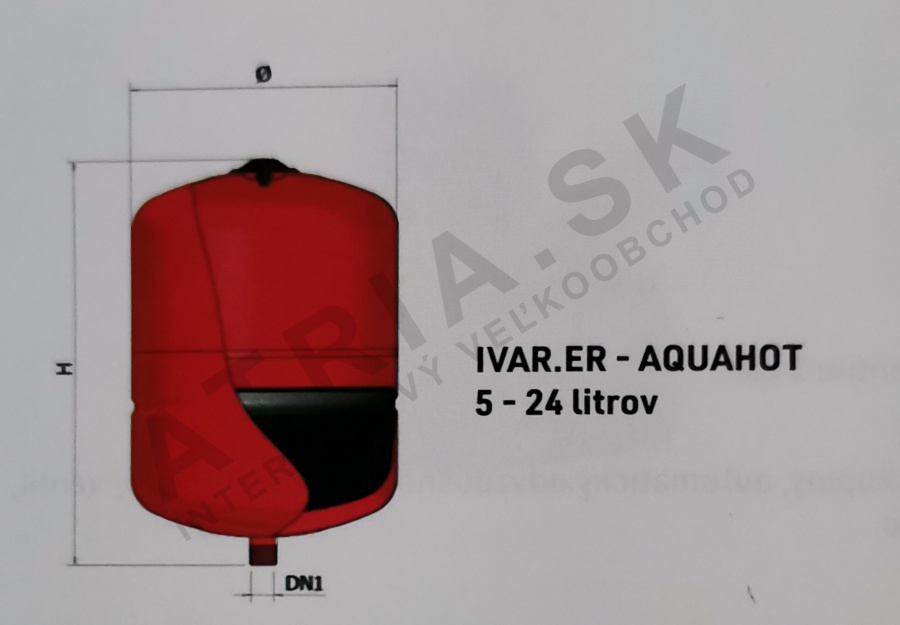

Tato nádoba má pracovní tlak 8 bar a vnitřní objem 5 l, což z ní dělá vhodnou pro menší systémy nebo jako součást větší strategie roztažnosti. Připojení 3/4 palce zajišťuje kompatibilitu se standardními potrubními rozměry v otopných a potrubních systémech. Rozměry (průměr 205 mm, výška 225 mm) jsou důležité pro zajištění dostatečného místa při instalaci a pro určení plochy, kterou nádoba zabírá v systému.

Instalace a připojení

Tato nádoba je navržena pro montáž na stěnu a měla by být instalována v místě, které umožňuje snadný přístup pro údržbu a kontrolu. Připojení 3/4 palce je závitové a vyžaduje kompatibilní potrubní nýt. Během instalace je důležité zajistit, že nádoba je umístěna tak, aby byl přístup k vzduchovému ventilu možný, a že systém je vyrovnán před připojením nádoby. Běžnou chybou je nekontrola přednastaveného tlaku před instalací, který by měl odpovídající minimálnímu pracovnímu tlaku systému. Nádoba by měla být instalována ve svislé poloze, aby byla zajištěna správná funkce membrány a distribuce kapaliny.

Kompatibilita a příslušenství

Tato roztažnostní nádoba je kompatibilní s širokou škálou otopných a chlazení systémů, včetně kondenzačních kotlů a systémů podlahového vytápění. Je vhodná pro použití s vodou a protichladivými směsmi až do koncentrace 50 %. Pro základní provoz nejsou potřeba žádná další příslušenství, ale může být použita spolu s pojistnými ventily a tlakovými měřicími přístroji pro monitorování systému. Nádoba má CE značku a vyhovuje směrnici EU o tlakovém zařízení 97/23/EC, což zajišťuje dodržování bezpečnostních a výkonových standardů.

Technický pozadí pro projektanty

Nádoba pracuje na principu oddělení systémové kapaliny od stlačeného vzduchu pomocí membrány z SBR (styren-butadienová kaučuk). Tato membrána je pružná a umožňuje roztažnost a smršťování kapaliny při změně teploty. Nádoba je přednastavena vzduchem na tlak, který odpovídá minimálnímu pracovnímu tlaku systému. Materiál SBR je zvolen díky své odolnosti vůči tepelnému cyklování a kompatibilitě s vodou a protichladivými směsmi. Nádoba je integrována do systému přes připojení 3/4 palce a musí být rozměrována podle objemu a tlakových požadavků systému. Doba životnosti nádoby je ovlivněna pracovní teplotou, kvalitou protichladivé směsi a četností kontroly tlaku.

Údržba a provoz

Pravidelná kontrola tlaku nádoby je doporučena, aby zůstala v rámci provozního rozsahu systému. Pokud tlak klesne pod minimální požadovanou úroveň, nádoba by měla být znovu nabitá vzduchem pomocí standardního kolořadu nebo vzduchového kompresoru. Membrána by měla být kontrolována na známky opotřebení nebo poškození, zejména pokud systém pracuje s protichladivými směsmi. V technických datech nejsou uvedena žádná plánovaná období údržby, ale nádoba by měla být kontrolována během pravidelné údržby systému. Pokud nádoba nedokáže udržet tlak nebo ukazuje známky úniku, měla by být okamžitě vyměněna, aby se zabránilo poškození systému.

Nejčastější otázky

Může být tato roztažnostní nádoba použita s kondenzačním kotlem?
Ano, je vhodná pro použití s kondenzačními kotli, pokud jsou pracovní teplota a tlak systému v rámci specifikací nádoby.

Je možné nainstalovat tuto nádobu vodorovně?
Ne, nádoba by měla být instalována ve svislé poloze, aby byla zajištěna správná funkce membrány a distribuce kapaliny.

Může být tato nádoba použita s 50 % protichladivou směsí?
Ano, membrána z SBR je kompatibilní s protichladivými směsmi až do koncentrace 50 %.

Jaká je maximální pracovní teplota pro tuto nádobu?
Doporučená pracovní teplota je až +80 °C, i když nádoba dokáže snést teploty až +99 °C.

Jaký je přednastavený tlak pro tuto nádobu?
Přednastavený tlak by měl odpovídající minimálnímu pracovnímu tlaku systému, obvykle je nastaven továrně na 8 bar.

Může být tato nádoba použita ve dvoupodlažní budově?
Ano, je vhodná pro použití ve dvoupodlažních budovách, pokud jsou objem a tlakové požadavky systému splněny.
