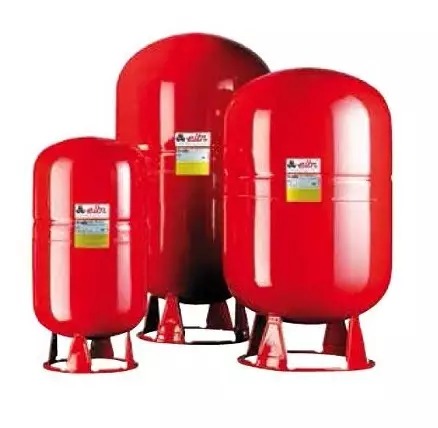

Tlaková roztažnostní nádoba - otopné a chladicí soustavy - 100l; 10bar; 3/4 palce; svislé s podstavcem.

Detailní popis produktu

Tlakové roztažnostní nádoby jsou základní komponenty uzavřených otopných a chladicích soustav, zajišťující stabilní tlakové hladiny během tepelné expanze a kontrakce. Tato nádoba je vhodná pro bytové i komerční budovy, včetně těch s podlahovým vytápěním, otopnými tělesy a tepelnými čerpadly. Instalatéři pracující na systémech s kolísajícími objemy vody a rozsahem teplot budou mít výhodu z spolehlivého výkonu této nádoby.

Properní rozměrování a výběr roztažnostních nádob je klíčový pro efektivitu a bezpečnost soustavy. Nádoba musí pojmout maximální očekávaný objem expanze za provozních podmínek soustavy. Tlaková klasí musí také překročit maximální provozní tlak soustavy, aby se zabránilo přetlakovým situacím.

Technické parametry

Kód	A112L38
Značka	IVAR

Kapacita 100l a tlaková klasí 10bar způsobují, že tato nádoba je vhodná pro soustavy se středním až vysokým tepelným zatížením. Rozsah provozních teplot od -10°C do +99°C umožňuje její použití v otopných i chladicích aplikacích. Doporučená mez provozní teploty +80°C by měla být zohledněna při návrhu soustavy, aby byla zajištěna dlouhodobá spolehlivost.

Instalace a připojení

Nádoba je navržena pro svislé montáž s podstavcem, což zajišťuje stabilitu a přístupnost. Velikost připojení 3/4 palce by měla být přizpůsobena potrubí soustavy, aby bylo zajištěno bezpečné a netěsné připojení. Instalatéři by měli ověřit, že nádoba je instalována v místě, které umožňuje snadnou kontrolu a údržbu. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné upevnění podstavce a opomenutí kontroly tlakových nastavení po instalaci.

Kompatibilita a příslušenství

Tato nádoba je kompatibilní s modelem IVAR.ER a IVAR.ERCE, které jsou navrženy pro různé konfigurace montáže. Při instalaci zkontrolujte, že soustava zahrnuje vhodné pojistné ventily a bezpečnostní zařízení, aby bylo zabráněno přetlakovým situacím. Další příslušenství, jako jsou montážní závěsy nebo izolace, mohou být potřeba v závislosti na prostředí instalace.

Technický pozadí pro projektanty

Nádoba pracuje tím, že odděluje systémovou vodu od stlačeného vzduchu pomocí SBR membrány. Tato membrána umožňuje expanzi a kontrakti bez míšení médií. Materiál SBR je odolný v širokém rozsahu teplot a kompatibilní s až 50% koncentrací antifrizu. Nádoba se integruje do soustavy přes připojení 3/4 palce a svislá orientace s podstavcem zajišťuje správné zarovnání a stabilitu. Doba životnosti a účinnost jsou ovlivněny kvalitou systémové vody, četností úprav tlaku a rozsahem provozních teplot.

Údržba a provoz

Pravidelná kontrola tlaku a stavu nádoby je doporučena, aby byl zajištěn trvalý výkon. Instalatéři by měli kontrolovat známky opotřebení membrány a ověřit, že tlak zůstává v rámci specifikovaného rozsahu. V technických datech nejsou uvedena konkrétní období údržby, ale údržba by měla být prováděna podle doporučení výrobce v závislosti na využití soustavy a provozních podmínkách.

Nejčastější otázky

Může být IVAR A112L38 použit v systémech s antifrizem?
Ano, nádoba je kompatibilní s až 50% koncentrací antifrizu. SBR membrána zajistí správné oddělení médií.

Je nádoba vhodná pro vodorovnou montáž?
Ne, nádoba je navržena pro svislou montáž s podstavcem. Vodorovné montáže nejsou doporučovány a mohou ovlivnit výkon.

Jaká je maximální provozní teplota nádoby?
Doporučená provozní teplota je až +80°C. Nádoba snese vyšší teploty, ale dlouhodobé použití nad touto mezí může ovlivnit integritu membrány.

Může být nádoba použita v otopných i chladicích soustavách?
Ano, rozsah provozních teplot od -10°C do +99°C umožňuje její použití v otopných i chladicích aplikacích. Nádoba musí být správně rozměrována podle požadavků na tepelnou expanzi soustavy.
