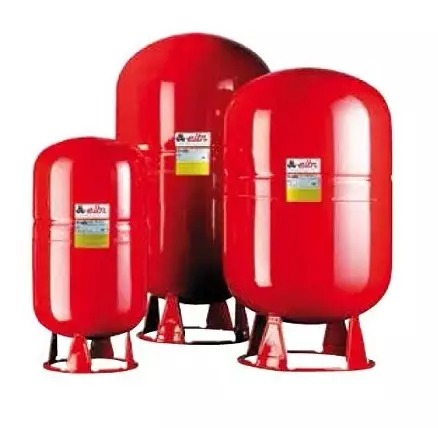

Tlaková roztažnostní nádoba - otopné a chladicí soustavy - 50l; 10bar; 3/4 palce; svislá s podstavcem.

Detailní popis produktu

Tlakové roztažnostní nádoby jsou základní komponenty uzavřených otopných a chladicích soustav, kde je třeba kompenzovat tepelné roztažnost kapaliny. Tyto nádoby se běžně používají v obytných, komerčních a průmyslových budovách, včetně centrálních otopných soustav, podlahového vytápění a chladicích systémů. Instalatéři a technici pracující s těmito systémy musí zajistit správné rozměry a umístění nádoby, aby byla zajištěna integrity a efektivita systému. Nádoba musí být připojena k systému v místě, které umožňuje snadný přístup pro kontrolu a údržbu.

Při instalaci do otopné soustavy musí být nádoba umístěna tak, aby umožnila volnou roztažnost a smršťování kapaliny bez způsobení tlakových kolisací, které by mohly poškodit systém. V chladicích soustavách platí stejná pravidla, s tím rozdílem, že se zohledňují potenciální teplotní kolisace, které ovlivňují roztažnostní vlastnosti kapaliny. Nádoba musí být instalována v místě, které není náchylné k mrazu, protože to může poškodit membránu a vnitřní komponenty.

Technické parametry

Kód	A122L34
Značka	IVAR

Objem 50L a tlaková klasí 10bar jsou klíčové parametry pro určení vhodnosti této nádoby pro konkrétní systém. Tlaková klasí zajišťuje, že nádoba může odolat maximálnímu provoznímu tlaku systému, zatímco objem 50L umožňuje dostatečné místo pro roztažnost. Velikost připojení 3/4 palce musí odpovídající potrubí systému, aby byl zajištěn bezpečný a netěsný připojení. Tyto parametry jsou kritické pro správné navržení systému a musí být ověřeny během fáze instalace.

Instalace a připojení

Nádoba by měla být instalována ve svislé poloze s podstavcem v kontaktu s pevnou podlahou. Připojení 3/4 palce musí být správně zarovnáno s potrubím systému a zabezpečeno vhodnými šroubeními. Měřicí tlak a pojistný ventil by měly být instalovány v blízkosti nádoby pro monitorování a ochranu. Během instalace je důležité zajistit, že nádoba není vystavena mechanickému namáhání z potrubí, protože to může způsobit poškození nebo poškození vnitřní membrány. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné upevnění nádoby a nesprávnou velikost připojení.

Kompatibilita a příslušenství

Tato tlaková roztažnostní nádoba je kompatibilní s otopnými a chladicími systémy, které pracují v určeném rozmezí teplot. Je navržena pro systémy s vodou nebo nezamrazujícími směsmi s maximální koncentrací 50 %. Pro kompletní nastavení systému mohou být potřeba další komponenty, jako jsou měřicí tlak, pojistné ventily a izolační ventily. Tyto příslušenství nejsou součástí nádoby a musí být objednány zvlášť. Nádoba je také kompatibilní s systémy, které vyžadují svislou instalaci s podstavcem pro stabilitu.

Technický pozadí pro projektanty

Nádoba pracuje na principu oddělení roztažnosti kapaliny od tlaku systému pomocí vnitřní membrány vyrobené z SBR (styren-butadienový kaučuk). Tato membrána umožňuje kapalině roztažnost do nádoby bez zvýšení tlaku v systému. Materiál SBR je vybrán díky své odolnosti vůči teplotním kolisacím a kompatibilitě s vodními kapalinami. Nádoba musí být integrována do systému tak, aby umožnila volnou roztažnost a smršťování kapaliny. Doba životnosti a efektivita nádoby závisí na kvalitě instalace, provozních podmínkách a plánu údržby.

Služba a provoz

Pravidelná kontrola nádoby je doporučena, aby bylo zajištěno, že funguje správně. To zahrnuje kontrolu měřicího tlaku na případné známky tlakových kolisací a kontrolu připojení na netěsnosti. Nádoba by měla být kontrolována na případné známky koroze nebo poškození vnějšího pláště. Pokud se nádoba ukáže jako nedostatečně funkční, může být nutné ji vyměnit nebo opravit. V příručce nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro údržbu.

Nejčastější otázky

Může být tato nádoba použita s nezamrazujícími směsmi?
Ano, nádoba je vhodná pro použití s nezamrazujícími směsmi s maximální koncentrací 50 %. To zajišťuje kompatibilitu s systémy, které vyžadují ochranu před mrazem.

Je nádoba vhodná pro instalaci ve svislé poloze?
Ano, nádoba je navržena pro svislou instalaci s podstavcem. To zajišťuje stabilitu a správnou funkci nádoby v systému.

Jaký je doporučený provozní rozsah teplot?
Doporučený provozní rozsah teplot je až +80 °C. Nádoba může pracovat v teplotách od -10 °C do +99 °C, ale maximální doporučená teplota pro trvalý provoz je +80 °C.

Jaká je velikost připojení této nádoby?
Nádoba má připojení o velikosti 3/4 palce. Tato velikost musí odpovídající potrubí systému, aby byl zajištěn bezpečný a netěsný připojení.
