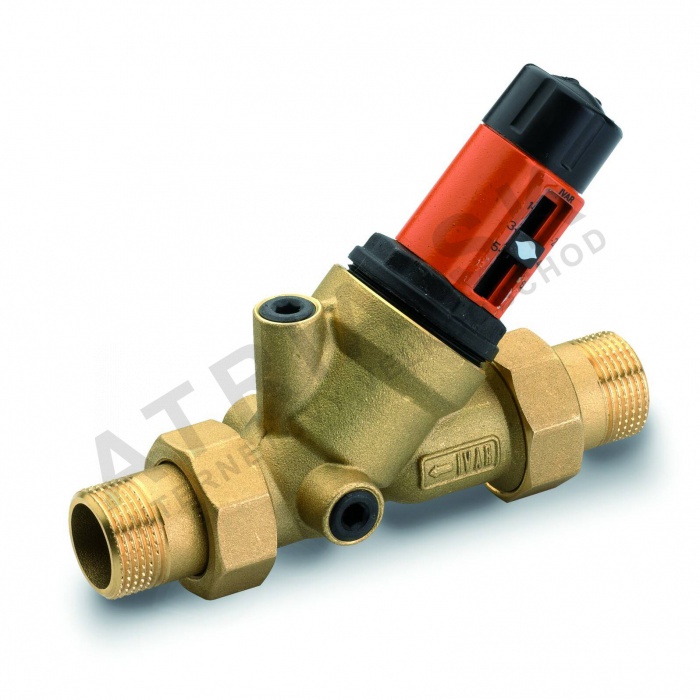

Pojistný ventil – s nýtováním a filtračním sítím – 1/2 palce MM
Kód: 509126Související produkty
Detailní popis produktu
Pojistné ventily jsou základními komponentami ve vodovodních soustavách, kde je tlak v rozvodné síti vyšší než bezpečná provozní úroveň pro zařízení v dolní části systému. Tato verze se často používá v bytových, komerčních a průmyslových aplikacích, kde je potřeba stabilního vodovodního tlaku. Montážní firmy často setkávají s tímto ventilem v bytových soustavách teplé a studené vody, stejně tak v zavlažovacích a čerpacích systémech. Zajišťuje konstantní tlak pro armatury, spotřebiče a potrubí, čímž snižuje riziko poškození při přetlaku.
Správná instalace pojistného ventilu je klíčová pro výkon a bezpečnost systému. Tento ventil je navržen tak, aby zvládl vysoký vstupní tlak a snížil jej na uživatelem definovaný rozsah výstupního tlaku. Je zvláště vhodný v oblastech s proměnlivým městským vodovodním tlakem nebo v systémech se citlivými komponentami v dolní části, jako jsou kotle, výměníky tepla a ohřívače vody.
Technické parametry
| Materiál | Mosaz CW602N |
|---|---|
| Provozní teplota | +70 °C |
| Jmenovitý tlak | PN 25 |
| Hmotnost | 0,475 kg |
| Kód | 509126 |
| Značka | IVAR |
Instalace a připojení
Ventil je dodáván s mužským metrickým závitem 1/2 palce pro připojení k hlavnímu vodovodnímu potrubí. Poskytuje tři vnější metrické závity 1/4 palce pro instalaci tlakového měřidla, což umožňuje sledování vstupního a výstupního tlaku. Před instalací zajistěte, že systém je vybitý a ventil je správně orientován podle směru průtoku uvedeného na tělese. Běžnou chybou je nesprávná orientace závitů nebo nedbalost při instalaci filtračního sítí, což může vést k zácpě a snížení výkonu. Vždy ověřte, že filtrační síto je v místě a že ventil je instalován v místě přístupném pro údržbu a kontrolu.Kompatibilita a příslušenství
Tento pojistný ventil je kompatibilní se standardními vodovodními systémy a lze jej integrovat s tlakovými měřidly a uzavíracími ventily pro kompletní řízení systému. Při instalaci se doporučuje zahrnout tlakové měřidlo a uzavírací ventil pro izolaci a sledování. Kromě standardních potrubních nýtů není potřeba žádné konkrétní příslušenství. Ventil není kompatibilní s nevodními médiemi nebo systémy s vysokoteplotní parou.Technický pozadí pro projektanty
Ventil funguje tím, že snižuje vstupní tlak na nastavený bod pomocí pružinového membránového mechanismu. Filtrační síto brání pronikání částic do těla ventilu, čímž zajišťuje nižší opotřebení a konzistentní regulaci tlaku. Mosaz CW602N je vybrána pro svou odolnost a odolnost proti korozi ve vodním prostředí. EPDM těsnicí materiál je vhodný pro teploty až +70 °C a poskytuje spolehlivé těsnění. Ventil by měl být integrován do systému před citlivými komponenty, aby je chránil před kolísáním tlaku a přetlakem. Výběr správného rozsahu tlaku a průtoku je zásadní pro efektivitu a trvanlivost systému.Údržba a provoz
Pravidelná kontrola ventilu by měla zahrnovat vyhledávání netěsností, ověření nastavení tlaku a zajištění, že filtrační síto je čisté. Pokud výstupní tlak odchyluje od nastaveného bodu, může být ventil potřeba upravit nebo vyčistit. V návodu není uvedeno žádné konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly. Pokud se filtrační síto zatřískne, mělo by být odstraněno a vyčištěno vodou. Vyhněte se použití drsných chemikálií, které by mohly poškodit EPDM těsnicí materiál.Nejčastější otázky
Může být tento ventil použit ve vodovodním systému s teplou vodou?
Ano, ventil je vhodný pro systémy s teplou vodou s maximální provozní teplotou +70 °C.
Je možné odstranit filtrační síto pro údržbu?
Ne, filtrační síto je součástí těla ventilu a není navrženo k odstranění nebo výměně uživatelem.
Může být tlakové měřidlo připojeno přímo k ventilu?
Ano, ventil má tři vnější metrické závity 1/4 palce pro instalaci tlakového měřidla.
Je tento ventil vhodný pro použití ve vysokotlakém vodovodním systému?
Ano, ventil má označení PN 25 a je navržen pro vysokotlaké vodovodní systémy.
Doplňkové parametry
| Kategorie: | Tlakový redukční ventil - se šroubením |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.475 kg |
| EAN: | 509126 |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 20.11.2024 8:58:23 |
