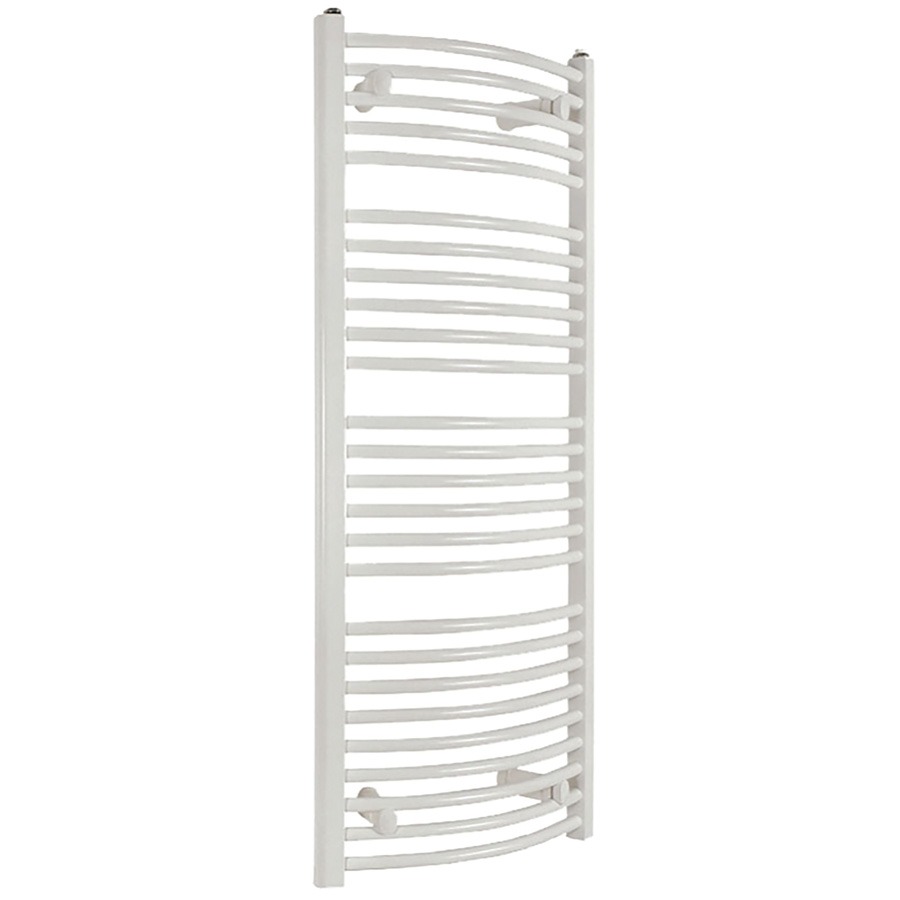

Zahnutý ohřívací rámek na ručníky 500 x 740

Detailní popis produktu

Zahnuté ohřívací rámky na ručníky se často instalují v obytných a komerčních koupelnách, pomocných místnostech a jiných prostorách, kde je potřeba jak vytápění, tak sušení ručníků. Tyto jednotky se integrují do centrálního vytápění nebo pracují samostatně s elektrickým topným prvkem. Montážní firmy pracují s ocelovými otopnými tělesy, která vyžadují pevné upevnění na stěnu, správné potrubní přípojky a správné uspořádání, aby byla zajištěna efektivní tepelná distribuce a hydraulika. Zahnutý design umožňuje rovnoměrné rozdělení tepla a snadné zavěšení ručníků a textilu. Model AVANSA 71279 je vhodný pro vlhké i suché prostředí a podporuje různé způsoby připojení, aby se přizpůsobil různým systémům.

Při instalaci zahnutých rámek na ručníky je důležité zvážit konstrukci stěny, potřebné volno pro montážní konzoly a polohu potrubních přípojek. Jednotka musí být namontována svisle a nelze ji instalovat vodorovně. Vnitřní závitové přípojky vyžadují kompatibilní šroubení a těsnící materiály, aby se zabránilo únikům. Zahnutý profil zajišťuje, že ručníky lze zavěšet bez překážek a sušit rovnoměrně. Jednotka je kompatibilní s oběhovým i gravitačním topným systémem, což z ní dělá univerzální řešení pro různé aplikace.

Technické parametry

Technické parametry zahnutého ohřívacího rámku na ručníky AVANSA 500 x 740 jsou důležité pro správné rozměření a integraci do systému. Vnitřní závit 1/2 palce určuje typ šroubení a velikost potrubí. Maximální provozní tlak 1,0 MPa a kontrolní tlak 1,5 MPa ukazují odolnost jednotky a vhodnost pro standardní centrální topný systém. Teplotní exponent 1,2347 se používá při výpočtech pro určení skutečného výkonu v závislosti na podmínkách systému. Objem vody 3,6 litru ovlivňuje reakční dobu a energetickou účinnost otopného tělesa při použití elektrického prvku.

Instalace a připojení

Instalace zahnutého ohřívacího rámku na ručníky AVANSA vyžaduje svislé uspořádání a pevné upevnění na stěnu pomocí zahrnutých plastových držáků, montážních konzol a šroubů. Vnitřní závitové přípojky musí být zarovnány s potrubím topného systému. Jednotka musí být umístěna tak, aby bylo možné správně vypustit vzduch pomocí dodaného vzduchového kohoutu. Běžnou chybou při instalaci je nesprávné zarovnání potrubních přípojek, což může vést k špatné hydraulice a nerovnoměrnému vytápění. Je také důležité zajistit, že montážní konzoly jsou správně rozmístěny, aby podporovaly hmotnost jednotky, která je 21 kg.

Při připojení jednotky k topnému systému je důležité použít doporučené potrubí PEX-AL-PEX 16 x 2 a příslušenství. Jednotka je kompatibilní s jednostranným i diagonálním připojením, s různými korekčními faktory pro výkon. Maximální provozní teplota 95°C nesmí být překročena, aby nedošlo ke poškození jednotky nebo připojeného systému. Jednotka není vhodná pro vodorovnou instalaci a jakákoli pokus o to může poškodit její výkon a konstrukci.

Kompatibilita a příslušenství

Zahnutý ohřívací rámek na ručníky AVANSA je kompatibilní s centrálním topným systémem s horkou vodou a lze jej použít i s volitelným elektrickým topným prvkem. Elektrický prvek vyžaduje napájení 200 W a musí být objednán zvlášť. Jednotka je dodávána s kompletním montážním souborem, včetně čtyř plastových držáků, montážních konzol, vzduchového kohoutu a šroubů. Další příslušenství, jako je nezamrazovací směs a příslušenství pro připojení, je doporučeno pro optimální výkon.

Při připojení jednotky k elektrickému topnému systému je důležité použít doporučenou nezamrazovací směs, aby se zabránilo poškození v nevyhřívaném prostředí. Jednotka je vhodná pro použití jak s centrálním topením, tak s samostatným elektrickým topením, což z ní dělá flexibilní řešení pro různé aplikace. Elektrický prvek lze namontovat na obě strany jednotky, což umožňuje větší flexibilitu v návrhu systému. Jednotka není kompatibilní s vodorovným upevněním a musí být namontována svisle, aby byla zajištěna správná funkce.

Technický pozadí pro projektanty

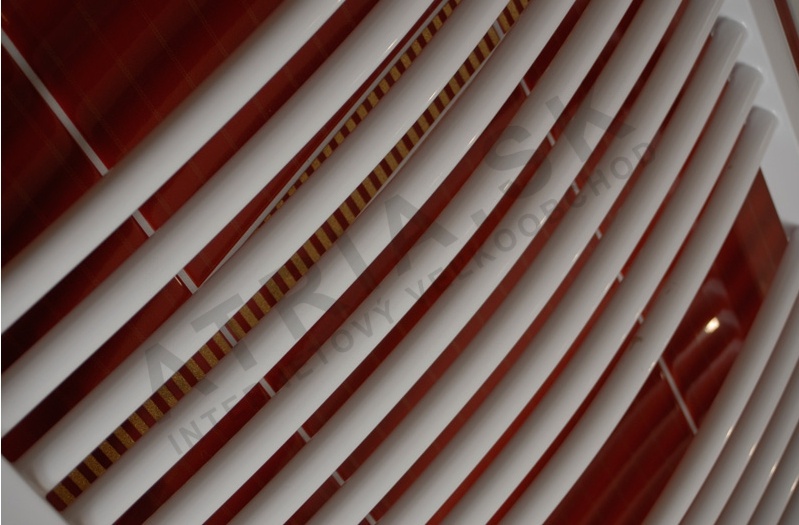

Zahnutý ohřívací rámek na ručníky AVANSA pracuje tím, že prochází horká voda vnitřními potrubími, která přenášejí teplo na ocelovou konstrukci. Zahnutý profil a potrubí o průměru 20 mm zajišťují rovnoměrné rozdělení tepla a efektivní sušení ručníků. Ocelová konstrukce poskytuje dobrý tepelný hmotnostní efekt a odolnost, zatímco práškově natřený povrch chrání před korozi. Jednotka je navržena tak, aby se integrovala do systémů s oběhovým čerpadlem i gravitačního topení, což z ní dělá vhodné řešení pro široké spektrum aplikací.

Teplotní exponent 1,2347 se používá při výpočtech pro určení skutečného výkonu v závislosti na podmínkách systému, jako je průtok a teplotní rozdíl. Maximální provozní tlak 1,0 MPa a kontrolní tlak 1,5 MPa ukazují, že jednotka vydrží normální i abnormální provozní podmínky. Objem vody 3,6 litru ovlivňuje reakční dobu a energetickou účinnost jednotky při použití elektrického prvku. Design jednotky umožňuje snadnou integraci do stávajících topných systémů a poskytuje spolehlivé a efektivní vytápění pro koupelny a pomocné místnosti.

Služba a provoz

Pravidelná údržba zahnutého ohřívacího rámku na ručníky AVANSA zahrnuje kontrolování úniků, zajištění správné hydrauliky a ověření funkce vzduchového kohoutu. Jednotka by měla být pravidelně kontrolována na známky koroze nebo poškození práškového povrchu. Pokud se jednotka používá s elektrickým topným prvkem, je důležité zajistit, že prvek funguje správně a že je napájení stabilní. Jednotka nepožaduje pravidelné servisní intervaly, ale jakékoliv problémy s hydraulikou nebo teplotou by měly být řešeny co nejdříve, aby se zabránilo dalšímu poškození.

Při provozu by měla být jednotka sledována na rovnoměrné rozdělení tepla a výkon sušení ručníků. Pokud jednotka nevytápí rovnoměrně, může to znamenat problém s hydraulikou nebo polohou jednotky. Vzduchový kohout by měl být pravidelně kontrolován, aby byl funkční a aby byl z systému odstraněn vzduch. Pokud se jednotka používá v nevyhřívaném prostředí, je důležité použít doporučenou nezamrazovací směs, aby se zabránilo poškození mrazem.

Nejčastější otázky

Může být zahnutý ohřívací rámek na ručníky AVANSA připojen k elektrickému topnému prvku?
Ano, jednotka je kompatibilní s elektrickým topným prvkem o výkonu 200 W. Prvek musí být objednán zvlášť a namontován na obě strany jednotky.

Je zahnutý ohřívací rámek na ručníky AVANSA vhodný pro vodorovnou instalaci?
Ne, jednotka je navržena pouze pro svislou instalaci. Vodorovné upevnění není podporováno a může poškodit výkon a konstrukci jednotky.

Jaký typ potrubí je doporučený pro připojení zahnutého ohřívacího rámku na ručníky AVANSA?
Doporučené potrubí je PEX-AL-PEX 16 x 2. Tento typ potrubí poskytuje dobrou flexibilitu a odolnost pro centrální topný systém.

Může být zahnutý ohřívací rámek na ručníky AVANSA použit s nezamrazovací směsí?
Ano, jednotka je kompatibilní s nezamrazovacími směsmi. Doporučuje se to pro použití v nevyhřívaném prostředí, aby se zabránilo poškození mrazem.
