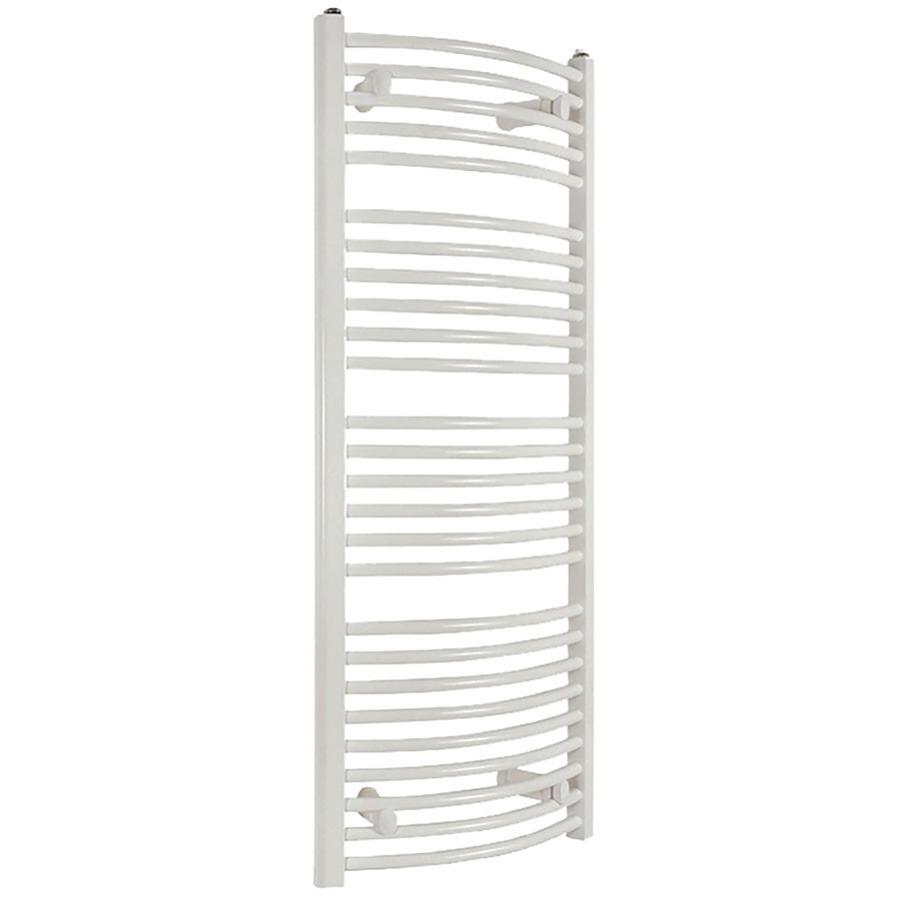

Zahnutý topený zavěšovací radiátor 600 x 1500

Detailní popis produktu

Topené zavěšovací radiátory se často instalují v koupelnách, kuchyních a jiných mokrých prostorách, aby poskytovaly dodatečné vytápění a umožňovaly sušení ručníků a oblečení. Tyto systémy se často integrují do centrálních topných okruhů nebo se používají s elektrickými topnými tělesy. Při instalaci musí instalatér zajistit správnou montážní pozici, pevné upevnění a správný průběh tepelného média. Tato zahnutá verze je vhodná pouze pro svislou montáž a obsahuje montážní sadu s plastovými držáky, montážními konzolami, vzduchovými kohouty a podložkami.

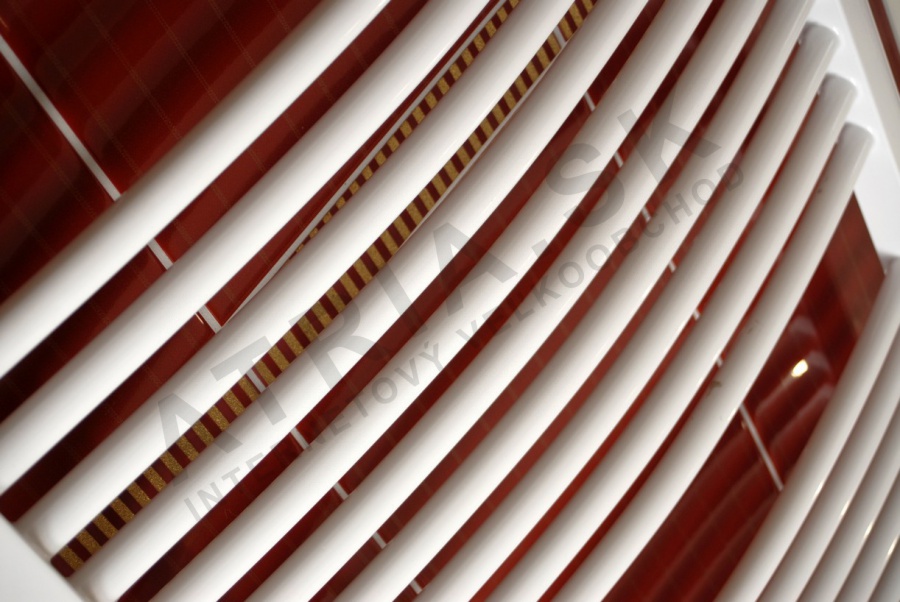

Zahnutý design umožňuje lepší využití místa v menších místnostech a zajišťuje rovnoměrné rozdělení tepla po povrchu. Ocelová konstrukce poskytuje odolnost a odolnost proti korozi. Vnitřní potrubí má průměr 20 mm, což zajišťuje dostatečný průtok pro systémy s nuceným i samovolným prouděním. Maximální provozní tlak je 1,0 MPa a maximální teplota je 95°C, což z něj činí kompatibilní s většinou domácích centrálních topných systémů.

Technické parametry

Dodávané příslušenství	Zahnutý radiátor, držáky, matice, šrouby, vzduchový kohout
Doporučená nezamrzající směs	Nezamrzající směs
Doporučené potrubí	Potrubí PEX-AL-PEX 16 x 2
Doporučené příslušenství pro připojení	Příslušenství pro připojení k topným systémům
Doporučený výkon elektrického topného tělesa (W)	500
Barva, povrch	Bílá, natřená
Materiál	Ocel
Maximální teplota	95°C
Maximální provozní tlak	1,0 MPa
Možnost připojení elektrického topného tělesa (závit 1/2 palce)	Ano
Možnost vodorovné montáže	Ne
Průměr radiátorového profilu (mm)	20
Závity pro připojení	Vnitřní závit 1/2 palce
Profil radiátoru	Kruhový
Vzdálenost závitů (mm)	Přibližně 550
Prověrky	1,5 MPa
Šířka (mm)	Přibližně 600
Teplotní exponent	1,2767
Objem vody (l)	7,35
Výška (mm)	Přibližně 1500
Hmotnost	21 kg
Kód	71288
Značka	AVANSA

Technické parametry jsou zásadní pro správné rozměření a integraci systému. Například objem vody 7,35 L ovlivňuje tepelnou setrvačnost a reakční dobu, zatímco teplotní exponent 1,2767 pomáhá vypočítat tepelný výkon za různých podmínek. Doporučený průměr potrubí (PEX-AL-PEX 16 x 2) zajišťuje efektivní průtok a minimalizuje ztrátu tlaku.

Instalace a připojení

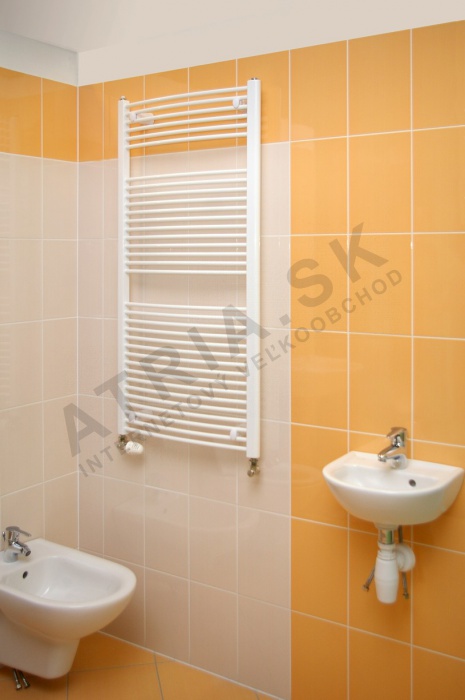

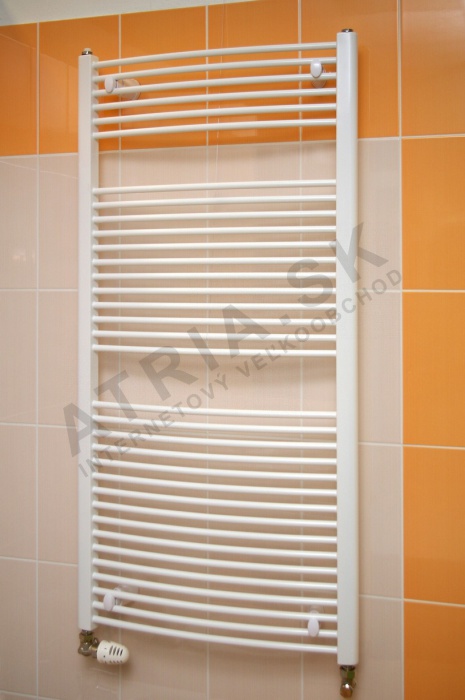

Zahnutý topený zavěšovací radiátor se montuje svisle pomocí zahrnuté montážní sady. Čtyři plastové držáky a montážní konzoly se používají k upevnění jednotky na stěnu. Vnitřní závity 1/2 palce umožňují standardní připojení potrubí. Instalatéři by měli ověřit, že hloubka montáže umožňuje dostatečný prostor za jednotkou (90–120 mm). Vzdálenost mezi vnitřními potrubími je přibližně 550 mm, což by mělo být zohledněno při plánování rozložení. Běžné chyby při instalaci zahrnují nesprávnou orientaci (tato verze nemůže být namontována vodorovně), nedostatečnou podporu stěny a nesprávné zarovnání potrubí. Vzduchový kohout by měl být namontován v nejvyšším místě, aby bylo možné správně odzdušit systém. Pokud se používá elektrické topné těleso, musí instalatér zajistit, že závit 1/2 palce je přístupný a že těleso je kompatibilní s tlakovými a teplotními limity systému.

Kompatibilita a příslušenství

Tento topený zavěšovací radiátor je kompatibilní jak s centrálními topnými systémy, tak s samostatnými elektrickými topnými tělesy. Doporučený typ potrubí je PEX-AL-PEX 16 x 2. Pro elektrické topení lze namontovat topné těleso o výkonu 500 W přes závit 1/2 palce. Těleso však není zahrnuto a musí být zakoupeno zvlášť. Kromě toho je potřeba pro nevyužitou stranu koupit uzavírací zátku. Montážní sada obsahuje všechny potřebné montážní součásti. Související produkty, jako je přímý žebrovaný radiátor 600 x 940, jsou k dispozici pro alternativní konfigurace. Instalatéři by měli také zvážit objednání nezamrzající tekutiny pro použití v nevytápěných prostorech během nečinné sezóny.

Technický pozadí pro projektanty

Zahnutý topený zavěšovací radiátor pracuje tím, že přivádí tepelné médium do vnitřních potrubí. Ocelová konstrukce zajišťuje dobré tepelné vedení a dlouhodobou stabilitu. Potrubí o průměru 20 mm jsou navržena tak, aby vyrovnaly odpor průtoku a efektivitu přenosu tepla. Teplotní exponent 1,2767 ukazuje, že tepelný výkon roste více než lineárně s rozdílem teplot. Systém je vhodný jak pro systémy s nuceným prouděním, tak pro gravitační systémy. Maximální provozní tlak 1,0 MPa a prověrky 1,5 MPa zajišťují spolehlivost za běžných provozních podmínek. Design umožňuje integraci jak do bytových, tak do komerčních aplikací, pokud se respektují limity tlaku a teploty.

Služby a provoz

Pravidelná kontrola montážních součástí a potrubních připojení je doporučena, aby se zabránilo únikům a zajistila se stabilita. Vzduchový kohout by měl být pravidelně kontrolován, aby bylo možné správně odzdušit systém. Pokud je namontováno elektrické topné těleso, měl by instalatér ověřit, že připojení je bezpečné a že těleso funguje správně. V dokumentaci nejsou uvedena žádná konkrétní období pro servis, ale roční vizuální kontroly jsou dobrým zvykem.

Nejčastější otázky

Může být zahnutý topený zavěšovací radiátor namontován vodorovně?
Ne, design umožňuje pouze svislou montáž. Vodorovná montáž není podporována kvůli konstrukčním omezením.

Je možné připojit elektrické topné těleso na obě strany?
Ano, vnitřní závit 1/2 palce umožňuje instalaci elektrického topného tělesa na kterékoliv straně. Těleso však není zahrnuto a musí být zakoupeno zvlášť.

Jaký typ potrubí je doporučen pro připojení?
Doporučené potrubí je PEX-AL-PEX 16 x 2. Tento typ zajišťuje flexibilitu a odolnost, přičemž udržuje nízkou tepelnou vodivost.

Může být tato verze použita v gravitačním topném systému?
Ano, design podporuje jak systémy s nuceným prouděním, tak gravitační systémy. Maximální provozní tlak je 1,0 MPa, což je vhodné pro většinu domácích aplikací.
