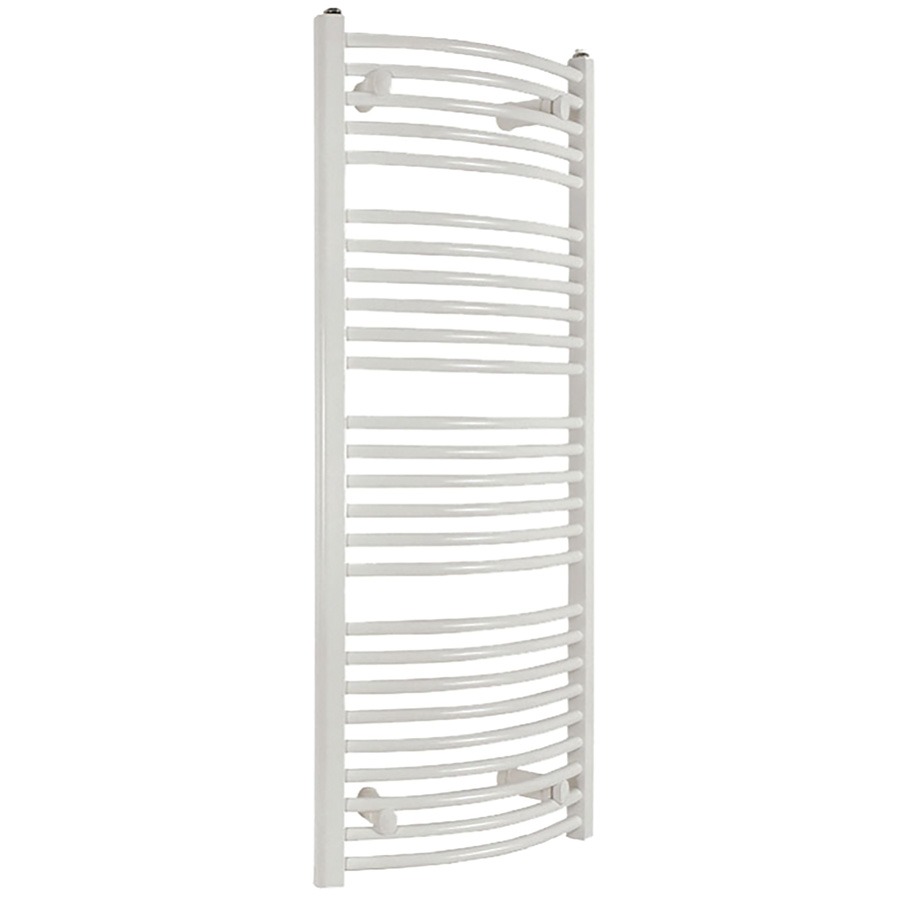

Zahnutý topený zavěšovací prut 600 x 940

Detailní popis produktu

Zahnuté topené zavěšovací pruty jsou běžně instalovány do koupelen, pomocných místností a jiných vlhkých prostor, kde jsou požadovány funkce vytápění a sušení ručníků. Tyto jednotky jsou obvykle integrovány do otopné soustavy pomocí potrubí PEX-AL-PEX nebo mohou být připojeny k elektrickým topným tělesům. Instalatéři by měli zvážit požadavky na montáž, typ připojení a tepelný výkon při výběru vhodného modelu pro danou aplikaci.

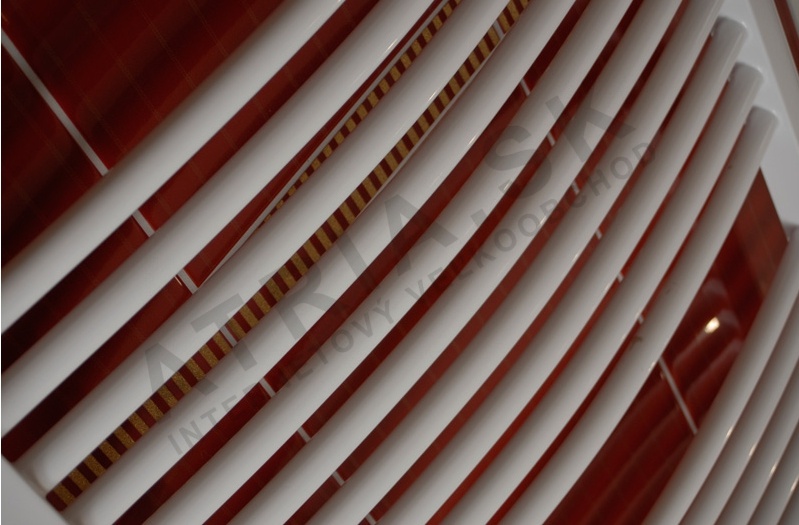

Zahnutý design umožňuje efektivní využití svislého prostoru a zároveň poskytuje několik vodorovných tyčí pro zavěšování ručníků a jiných textilů. Ocelová konstrukce zajišťuje odolnost a odolnost proti korozi, což z ní činí vhodnou pro vlhké prostředí. Jednotka musí být namontována svisle pomocí dodaného montážního sady, která zahrnuje plastové konzoly a montážní konzoly.

Technické parametry

Instalace a připojení

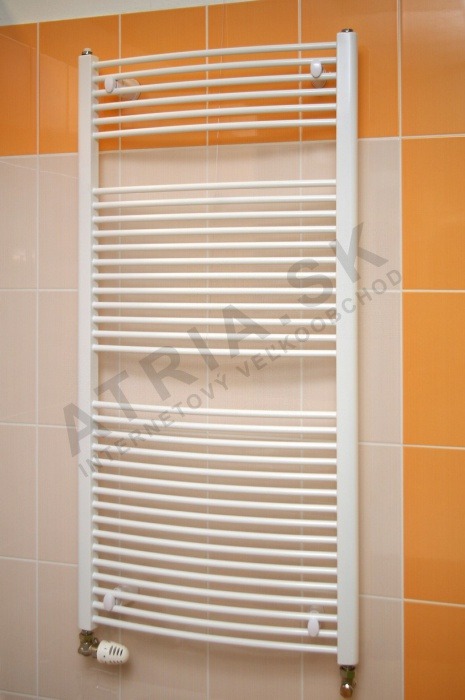

Instalace vyžaduje svislé namontování na stěnu pomocí zahrnuté montážní sady, která obsahuje čtyři plastové konzoly, montážní konzoly a potřebné šrouby. Jednotka je připojena k otopné soustavě pomocí vnitřního závitu 1/2 palce. Je důležité zajistit, aby montážní povrch byl vodorovný a mohl podporovat hmotnost jednotky 21 kg. Odvzdušňovací ventil by měl být umístěn v nejvyšším bodě pro správné uvolnění vzduchu.

Běžné chyby při instalaci zahrnují nesprávnou orientaci (tato jednotka nemůže být namontována vodorovně), nedostatečné těsnění připojení a nedostatečné zohlednění potřebného prostoru za jednotkou (90–120 mm). Jednotka by měla být namontována ve výšce, která umožňuje snadný přístup k odvzdušňovacímu ventilu a zároveň zajišťuje rovnoměrné rozdělení tepla.

Kompatibilita a příslušenství

Tento zahnutý topený zavěšovací prut je kompatibilní s otopnými soustavami využívajícími potrubí PEX-AL-PEX 16 x 2 a může být také připojen k elektrickému topnému tělesu s doporučeným výkonem 300 W. Elektrické topné těleso není součástí standardní dodávky a musí být zakoupeno zvlášť. Jednotka je vhodná pro použití s nezamrazujícími směsmi a může být integrována do systémů s nuceným i samovolným oběhem.

Dodatečné příslušenství potřebné pro instalaci zahrnuje sada pro připojení k centrálnímu topení a odvzdušňovací ventil.

Technický pozadí pro projektanty

Zahnutý topený zavěšovací prut pracuje tím, že přivádí topenou vodu do vnitřních potrubí, která přenášejí teplo na ocelové tyče. Ocelová konstrukce poskytuje dobrou tepelnou vodivost a odolnost. Zahnutý profil zvyšuje plochu pro vyzařování tepla, přičemž zachovává kompaktní základnu. Jednotka je navržena pro integraci do standardních otopných soustav a může být také použita s elektrickými topnými tělesy pro záložní nebo mimo sezónní použití.

Tepelná účinnost jednotky je ovlivněna průtokem vody, teplotním rozdílem mezi přívodem a odtokem a polohou vzhledem k tepelným ztrátám místnosti. Maximální provozní teplota jednotky 95°C zajišťuje kompatibilitu s většinou otopných soustav. Posílené stěny potrubí a profilů přispívají k dlouhé životnosti jednotky a odolnosti proti tepelnému stresu.

Služba a provoz

Pravidelná údržba zahrnuje kontrolování připojení na úniky, zajištění, že odvzdušňovací ventil funguje správně, a ověření, že jednotka pracuje při správné teplotě. Jednotka by měla být pravidelně kontrolována na známky koroze nebo poškození, zejména ve vlhkém prostředí. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná kontrola pro zajištění optimálního výkonu.

Při provozu je důležité udržovat doporučený maximální provozní tlak a teplotu, aby se zabránilo poškození jednotky. Odvzdušňovací ventil by měl být použit k odstranění vzduchu z systému, aby se zajistilo rovnoměrné rozdělení tepla. Pokud je jednotka připojena k elektrickému topnému tělesu, mělo by být toto těleso kontrolováno na správnou funkci a bezpečnostní soulad.

Nejčastější otázky

Může být zahnutý topený zavěšovací prut připojen k elektrickému topnému tělesu?
Ano, jednotka má vnitřní závit 1/2 palce pro připojení elektrického topného tělesa. Doporučený výkon je 300 W, ale těleso není součástí standardní dodávky.

Je možné jednotku namontovat vodorovně?
Ne, jednotka je navržena pouze pro svislou instalaci. Vodorovná montáž není podporována kvůli vnitřnímu návrhu a konfiguraci připojení.

Jaký typ potrubí je doporučen pro připojení jednotky k otopné soustavě?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 pro připojení jednotky k otopné soustavě. Tento typ potrubí poskytuje flexibilitu a odolnost pro dlouhodobé použití.

Může být jednotka použita s nezamrazujícími směsmi?
Ano, jednotka je kompatibilní s nezamrazujícími směsmi, které jsou doporučeny pro použití ve nevytápěných oblastech nebo během období, kdy otopný systém není v provozu.
