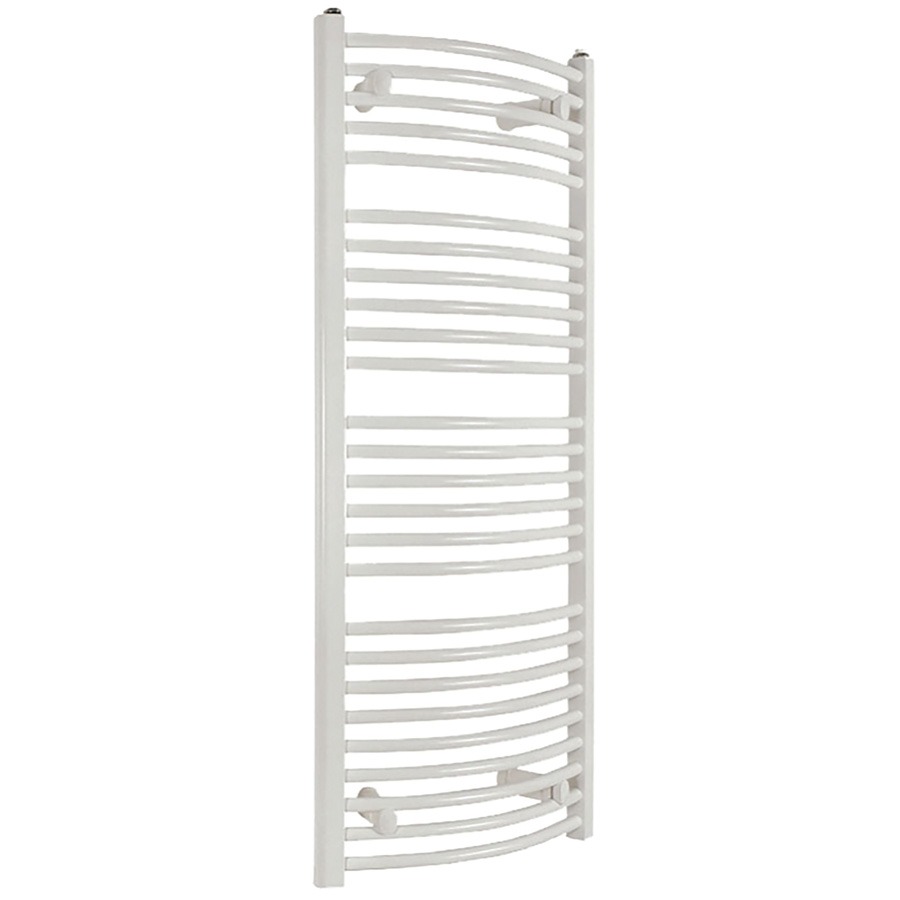

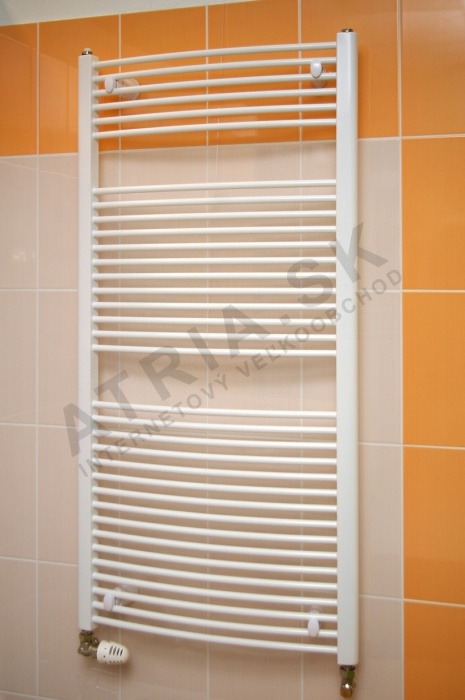

Zahřívaný koupelní zavěšovací radiátor AVANSA 750 x 1340

Detailní popis produktu

Tento zahřívaný koupelní zavěšovací radiátor se často instaluje v obytných a komerčních koupelnách, kuchyních a výdechových místnostech, aby poskytoval doplňkové teplo a usnadnil sušení ručníků a oblečení. Integruje se do centrálního vytápění pomocí potrubí PEX-AL-PEX a může být také připojen k elektrickému topnému tělesu pro použití mimo sezónu. Zatáčivý design umožňuje efektivní využití místa a zároveň zajišťuje rovnoměrné rozdělení tepla a praktické zavěšování textilu. Jeho ocelová konstrukce a korozivzdorné povlaky z něj dělají vhodný produkt pro vlhké prostředí.

Montážní firmy obvykle zajišťují montáž na stěny pomocí dodaného sady k montáži a připojení k centrálnímu vytápění nebo k elektrickému topnému tělesu. Zatáčivý profil a vertikální vzdálenost zajišťují dobrý proud vzduchu kolem textilu. Tato jednotka je kompatibilní s oběhovými systémy i s vlastním oběhem. Závitové připojení a zahrnuté koncovky zjednodušují montáž, a jednotka je navržena pouze pro vertikální montáž.

Technické parametry

Montáž a připojení

Montáž by měla být provedena vertikálně pomocí zahrnutých plastových držáků, montážních konzol a šroubů. Hloubka montáže se pohybuje mezi 90 a 120 mm, proto by měly být před zajištěním jednotky zkontrolovány tloušťka stěny a povrch pro montáž. Vnitřní závit 1/2 palce vyžaduje příslušenství pro připojení k centrálnímu vytápění. Je zahrnut vzduchový kohout pro vyčištění systému. Ujistěte se, že stěna je konstrukčně odolná a schopná podporovat hmotnost jednotky 21 kg. Vyhněte se horizontální montáži, protože není podporována konstrukcí.

Běžné chyby při montáži zahrnují nesprávné zarovnání montážních konzol, což může způsobit nerovnoměrné rozdělení zatížení, a nevyčištění vzduchu z systému po instalaci. Vždy zkontrolujte, zda jsou montážní závěsy správně umístěny a utaženy. Při instalaci elektrického topného tělesa se ujistěte, že je těleso správně zarovnáno s vnitřním závitem a pevně upevněno. Topné těleso není zahrnuté a musí být objednáno zvlášť.

Kompatibilita a příslušenství

Tento zatáčivý zahřívaný koupelní zavěšovací radiátor je kompatibilní s potrubím PEX-AL-PEX 16 x 2 a standardními centrálními vytápěcími systémy. Může být také kombinován s elektrickým topným tělesem pro použití mimo sezónu. Doporučená směs proti zmrazení zajistí bezpečný provoz za studených podmínek. Příslušenství, jako jsou montážní konzoly, vzduchový kohout, matice a šrouby, jsou zahrnuty v dodávce. Další komponenty, jako je elektrické topné těleso a zásuvka, musí být objednány zvlášť.

Pro alternativní konfigurace zvažte přímý radiátorový žebro 600 x 940 pro menší prostory nebo jiné požadavky na rozvržení. Vždy se obracejte na technický list výrobce pro konkrétní informace o kompatibilitě při integraci s jinými komponenty systému.

Technický pozadí pro projektanty

Zatáčivý zahřívaný koupelní zavěšovací radiátor pracuje tím, že přivádí zahřátou vodu do vnitřních potrubí, která přenáší teplo konvekcí a zářením. Ocelová konstrukce zajišťuje dobrou tepelnou vodivost a odolnost. Zatáčivý design zlepšuje proud vzduchu kolem textilu, což zvyšuje účinnost sušení. Vertikální uspořádání topných potrubí zajišťuje rovnoměrné rozdělení tepla a minimalizuje studené místy. Vnitřní průměr potrubí 20 mm umožňuje dostatečný průtok tepelného média.

Tepelný exponent 1,2626 odráží nelineární vztah mezi rozdílem teplot a tepelným výkonem. To znamená, že malé zvýšení teploty vody vede k většímu zvýšení tepelného výkonu. Posilování stěn potrubí a korozivzdorný povlak přispívají k dlouhodobé spolehlivosti. Jednotka je vhodná pro obě metody montáže – mokrou i suchou – za předpokladu, že povrch pro montáž je stabilní a bezpečný. Při integraci s elektrickým topným tělesem umožňují dvojité možnosti vytápění flexibilní provoz v závislosti na sezóně a dostupnosti energie.

Služba a provoz

Pravidelné údržby zahrnují kontrolování netěsností kolem závitových připojení a zajištění správné funkce vzduchového kohoutu. Lakový povlak by měl být kontrolován na známky opotřebení nebo koroze, zejména ve vlhkém prostředí. Pokud je jednotka připojena k elektrickému topnému tělesu, mělo by být topné těleso pravidelně kontrolováno na správnou funkci a pevné upevnění. V technickém listu nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny během roční údržby vytápěcího systému.

Klíčové kontroly během provozu zahrnují ověření, že jednotka dosáhne očekávané teploty a že je teplo rovnoměrně rozděleno po povrchu. Pokud jednotka nedosahuje správného vytápění, zkontrolujte systémový tlak, přítomnost vzduchu v systému a integritu připojení. V případě podezření na problémy s elektrickým topným tělesem vypněte napájení a zkontrolujte topné těleso na poškození nebo špatné spojení.

Nejčastější otázky

Může být tento zavěšovací radiátor připojen k elektrickému topnému tělesu z obou stran?
Ano, vnitřní závit 1/2 palce umožňuje instalaci elektrického topného tělesa z obou stran, což poskytuje flexibilitu v pozici a přístupu.

Je možné tento radiátor nainstalovat vodorovně?
Ne, návrh nepodporuje vodorovnou montáž. Musí být namontován vertikálně, aby zajišťoval správnou funkci a konstrukční stabilitu.

Jaký typ potrubí je doporučený pro připojení?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 pro optimální výkon a kompatibilitu s vnitřními závitovými připojeními 1/2 palce.

Může být tato jednotka použita v systému s vlastním oběhem?
Ano, jednotka je vhodná pro systémy s vlastním oběhem i pro systémy s nuceným oběhem, což z ní dělá přizpůsobivý produkt pro různé vytápěcí konfigurace.
