Zahnutý ohřívací rámek na ručníky 750 x 940

Detailní popis produktu

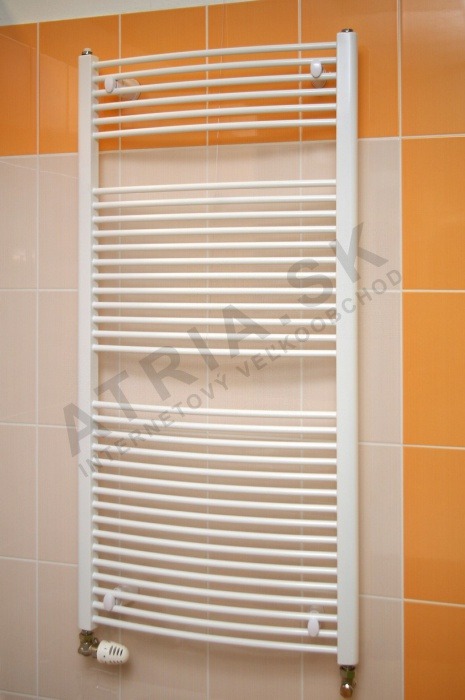

Zahnuté ohřívací rámky na ručníky se často instalují v koupelnách, pomocných místnostech a jiných vlhkých prostorách, kde je potřeba jak vytápění, tak sušení ručníků. Tyto jednotky jsou vhodné jak pro bytové, tak pro komerční aplikace, včetně hotelů, sportovních center a veřejných zařízení. Integrují se do centrálních topných systémů a lze je také použít s elektrickými topnými tyčemi pro doplňkové nebo mimo sezónní vytápění. Zahnutý design umožňuje efektivní zavěšení a sušení ručníků a zároveň poskytuje konzistentní rozdělení tepla.

Montážní firmy by měly zvážit rozměry jednotky (750 mm široká a 940 mm vysoká) a požadavky na montáž. Zahnutý tvar vyžaduje svislou montáž na stěnu a jednotka není vhodná pro vodorovnou instalaci. Vnitřní závit 1/2 palce umožňuje použití standardních potrubních nápojů. Ocelová konstrukce a lakovaný povrch zajišťují odolnost v prostředí s vysokou vlhkostí.

Technické parametry

Technické parametry jsou zásadní pro správné rozměření a integraci do systému. Maximální provozní teplota 95°C a provozní tlak 1,0 MPa definují limity pro bezpečný provoz. Objem vody 6,49 l a teplotní exponent 1,2651 se používají v výpočtech pro tepelný výkon a vyvážení systému. Vnitřní závit 1/2 palce je standardní pro centrální topné systémy.

Montáž a připojení

Montáž vyžaduje zavěšení na stěnu pomocí zahrnutého montážního sady. Sada obsahuje čtyři plastové držáky, montážní konzoly, rozpěrné hmoždinky a podložky. Jednotka musí být namontována svisle, protože vodorovná montáž není možná. Vnitřní závit 1/2 palce vyžaduje použití standardních nápojů pro centrální topné systémy. Ujistěte se, že povrch pro montáž je pevný a vyrovnaný, aby nedocházelo ke skřípnutí nebo poškození.

Běžné chyby při montáži zahrnují nesprávné upevnění na stěnu, špatné vyrovnání a použití nekompatibilních nápojů. Vždy ověřte typ závitu a zajistěte, že jednotka je pevně upevněna. Rozpěrná hmoždinka by měla být namontována, aby umožnila uvolnění vzduchu při uvedení do provozu. Jednotka není vhodná pro montáž na podlahu nebo strop.

Kompatibilita a příslušenství

Tento zahnutý ohřívací rámek na ručníky je kompatibilní s centrálními topnými systémy, které používají potrubí PEX-AL-PEX 16 x 2. Lze jej také připojit k elektrické topné tyči, která není součástí dodávky. Doporučená nezmrazující směs by měla být použita v chladném prostředí. Další příslušenství zahrnuje sada pro připojení k centrálnímu topnému systému a rozpěrná hmoždinka.

Při použití elektrické topné tyče je třeba dokoupit samostatný zásuvný konektor. Jednotka je kompatibilní jak s systémy s nuceným oběhem, tak s systémy s volným oběhem.

Technický popis pro projektanty

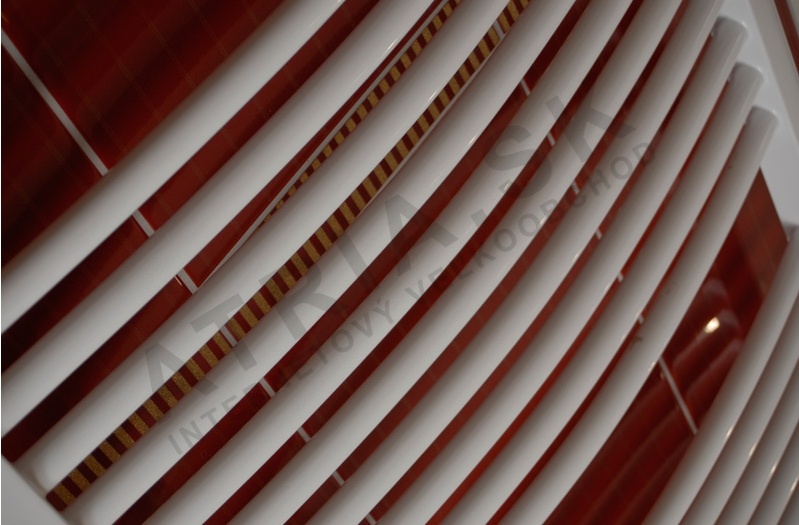

Zahnutý ohřívací rámek na ručníky pracuje tím, že prochází ohřátá voda vnitřními potrubími. Ocelová konstrukce poskytuje dobrou tepelnou vodivost a konstrukční pevnost. Zahnutý profil umožňuje efektivní zavěšení ručníků a rovnoměrné rozdělení tepla. Průměr vnitřních potrubí 20 mm zajišťuje vysoký průtok tepelného média.

Jednotka je navržena pro integraci do centrálních topných systémů s maximálním provozním tlakem 1,0 MPa a kontrolním tlakem 1,5 MPa. Teplotní exponent 1,2651 se používá ve výpočtech pro tepelný výkon a vyvážení systému. Posilování stěn potrubí a profilů přispívá k dlouhé životnosti a odolnosti proti korozi.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování rozpěrné hmoždinky pro uvolnění vzduchu a ujistění, že jednotka není blokována. Lakovaný povrch by měl být kontrolován na známky opotřebení nebo koroze. Pokud je nainstalována elektrická topná tyč, měla by být kontrolována na správnou funkci a elektrické připojení. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se pravidelná vizuální kontrola.

Klíčové kontroly zahrnují ověření stability montáže, kontrolu netěsností na spojích a zajištění, že jednotka pracuje při správné teplotě. Pokud se má jednotka použít s nezmrazující směsí, měla by být vyčerpána a vyčištěna. Vždy sledujte pokyny výrobce pro údržbu a provoz.

Nejčastější otázky

Může být zahnutý ohřívací rámek na ručníky připojen k elektrické topné tyči z obou stran?
Ano, jednotka umožňuje instalaci elektrické topné tyče z obou stran. Tyč však není součástí dodávky a musí být dokoupena zvlášť.

Je možné nainstalovat zahnutý ohřívací rámek na ručníky vodorovně?
Ne, jednotka není vhodná pro vodorovnou montáž. Musí být namontována svisle na stěnu.

Jaký typ potrubí je doporučen pro připojení zahnutého ohřívacího rámku na ručníky?
Doporučené potrubí je PEX-AL-PEX 16 x 2. Tento typ potrubí je vhodný pro centrální topné systémy a poskytuje dobrou flexibilitu a odolnost.

Může být zahnutý ohřívací rámek na ručníky použit v systému s volným oběhem?
Ano, jednotka je kompatibilní jak s systémy s nuceným oběhem, tak s systémy s volným oběhem. Lze ji použít v bytových i komerčních aplikacích s různými typy topných systémů.
