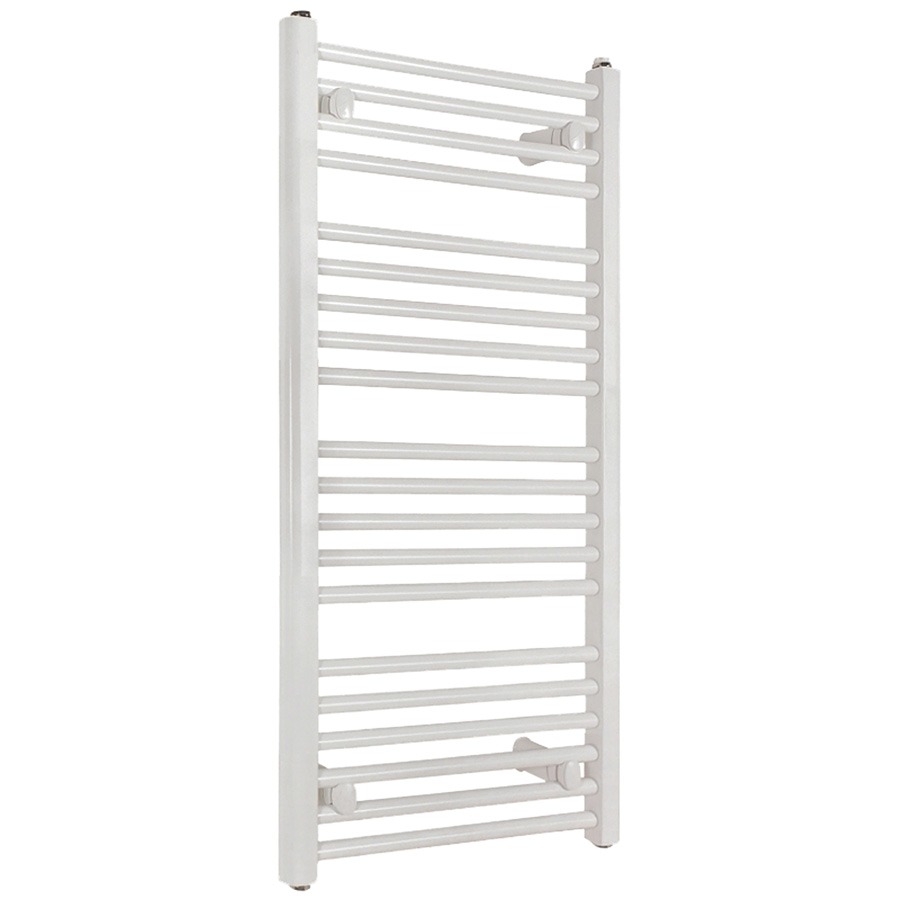

Přímý ohřívač ručníků AVANSA 450 x 1820

Detailní popis produktu

Ohřívače ručníků se často instalují v obytných a komerčních koupelnách, pomocných prostorách a místnostech, které vyžadují jak vytápění, tak sušení. Tato varianta je navržena pro montáž na stěnu pomocí dodaného montážního sady a může být integrována do hydraulických centrálních vytápěcích systémů nebo vybavena volitelným elektrickým topným tělesem. Instalatéři by měli při plánování instalace zvážit průtoky, tepelné výkony a potrubní připojení.

Přímý ohřívač ručníků AVANSA poskytuje vertikální rozdělení tepla a horizontální tepelné potrubí o průměru 20 mm pro efektivní proudění. Podporuje jak nucené, tak samočinné systémy a je vhodný pro vlhké prostředí. Posilovaná ocelová konstrukce zajišťuje dlouhodobou odolnost a odolnost proti korozi.

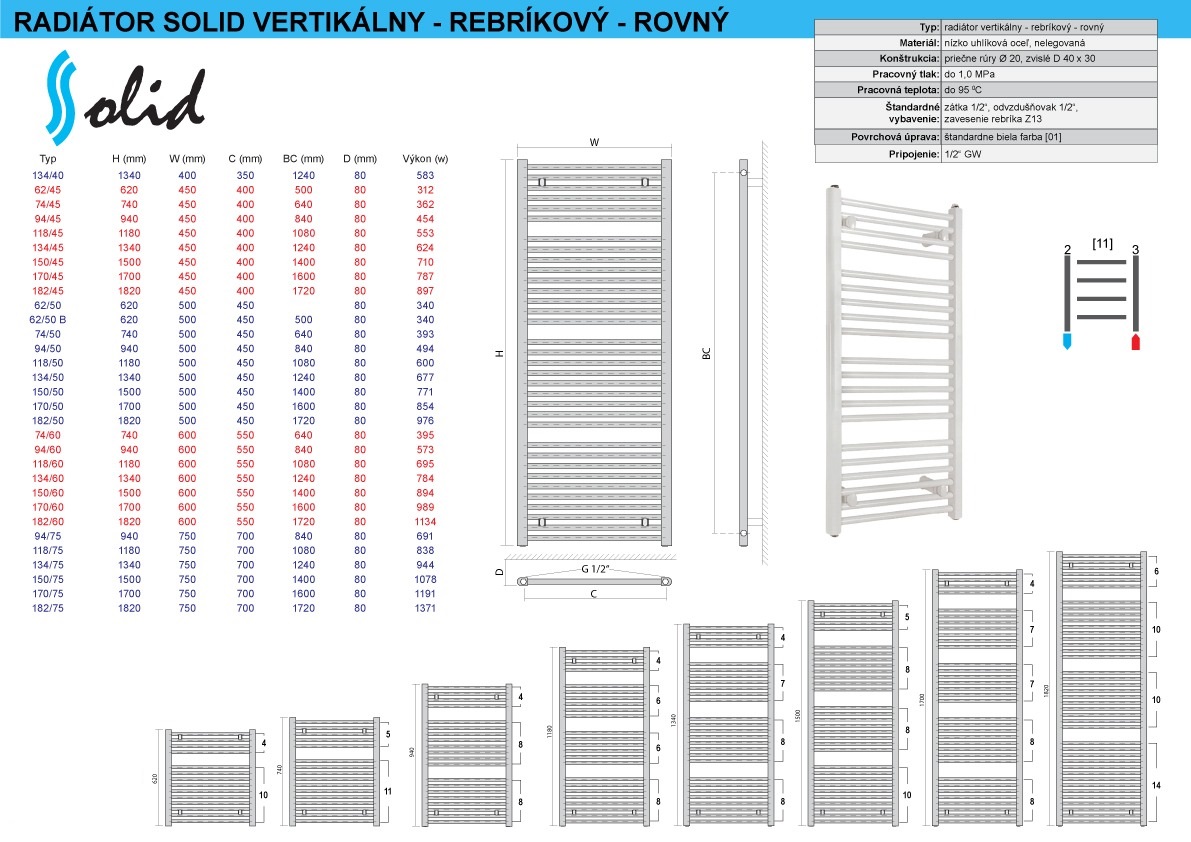

Technické parametry

Instalace a připojení

Montáž vyžaduje čtyři plastové konzoly, montážní konzoly a roztažné hmoždinky, které jsou zahrnuty v dodávce. Instalační proces zahrnuje zajištění radiátoru vertikálně proti stěně pomocí dodaného montážního sady. Připojte vstupní a výstupní porty pomocí 1/2 palce vnitřních závitových spojek. Ujistěte se, že je správně nastavena rovnost a pevné upevnění, aby se předešlo vibracím nebo poškození během provozu.

Při připojení k centrálnímu vytápěcímu systému použijte doporučené PEX-AL-PEX 16 x 2 potrubí, aby byla zachována flexibilita a snížené tepelné ztráty. Zkontrolujte, zda trasa potrubí umožňuje dostatečný prostor mezi stěnou a zadním povrchem radiátoru. Pro instalaci elektrického topného tělesa ověřte, že 1/2 palce vnitřní závit je přístupný z obou stran jednotky. Vyhněte se přetížení spojek, aby nedošlo ke poškození závitů.

Běžné chyby instalace zahrnují nesprávné umístění konzol, nedostatečné upevnění ke stěně a nesprávné těsnění potrubních spojek. Vždy proveďte tlakovou zkoušku po instalaci, aby byla potvrzena bezúniková funkce.

Kompatibilita a příslušenství

Tento ohřívač ručníků je kompatibilní s centrálními vytápěcími systémy s horkou vodou nebo s volitelným elektrickým topným tělesem. Aby bylo možné aktivovat elektrické vytápění, musí být topné těleso zakoupeno zvlášť a nainstalováno pomocí dostupného 1/2 palce závitu. Doporučené příslušenství zahrnuje směs proti námrazě pro ochranu před mrazem a montážní sadu pro integraci do vytápěcí sítě.

Další komponenty, jako jsou roztažné hmoždinky a těsnící kroužky, mohou být potřeba objednat zvlášť, pokud nejsou zahrnuty v původní dodávce.

Technický pozadí pro projektanty

Princip provozu závisí na konvektivním a radiativním přenosu tepla z horké vody nebo elektrického topného tělesa uvnitř ocelových potrubí. Posilovaná ocelová konstrukce poskytuje vysokou tepelnou zásobu a konstrukční sílu, přičemž umožňuje rovnoměrné rozdělení tepla po povrchu kolejnice. Horizontální potrubí o průměru 20 mm zlepšují hydraulické vlastnosti a snižují tepelný odpor.

Integrace do systému závisí na typu kotlu, čerpadla a metody proudění. Tepelný exponent 1,3027 je klíčový pro přesný výpočet výkonu na základě teplotních rozdílů a průtoků. Doporučený průměr potrubí a vnitřní závit zajišťují kompatibilitu se standardními vytápěcími systémy. Dlouhověkost je podporována protikorozním povlakem a posilovanou tloušťkou stěny v tepelných potrubích a profilech.

Služba a provoz

Pravidelné údržby zahrnují kontrolování netěsností na všech potrubních spojích a ověření správné funkce roztažného ventilu. Proveďte vizuální kontrolu povrchu na známky koroze nebo mechanického poškození. Při použití elektrického topného tělesa ověřte, že zdroj napájení zůstává stabilní a že je topné těleso pevně upevněno v určeném portu.

Při prvním provozu nechte systém běžet několik hodin, aby byl odstraněn vzduch uvízlý v potrubí. Případně použijte roztažnou hmoždinku k odpuhlování. V zimním období ujistěte, že je nainstalována doporučená směs proti námrazě, aby bylo zabráněno poškození mrazem.

Nejčastější otázky

Může být elektrické topné těleso namontováno z obou stran?
Ano, vnitřní závit 1/2 palce umožňuje instalaci topného tělesa z obou stran jednotky.

Je možné použít tento radiátor ve samočinném systému?
Ano, design je vhodný jak pro nucené, tak pro samočinné systémy díky uspořádání horizontálních tepelných potrubí.

Jaký typ potrubí je doporučený pro připojení?
Doporučuje se PEX-AL-PEX 16 x 2 potrubí pro flexibilitu a kompatibilitu se standardními vytápěcími systémy.

Může být jednotka namontována vodorovně?
Ne, design je určen pouze pro svislou montáž podle specifikací výrobce.
