Topný žebřík rovný 450 x 740

Detailní popis produktu

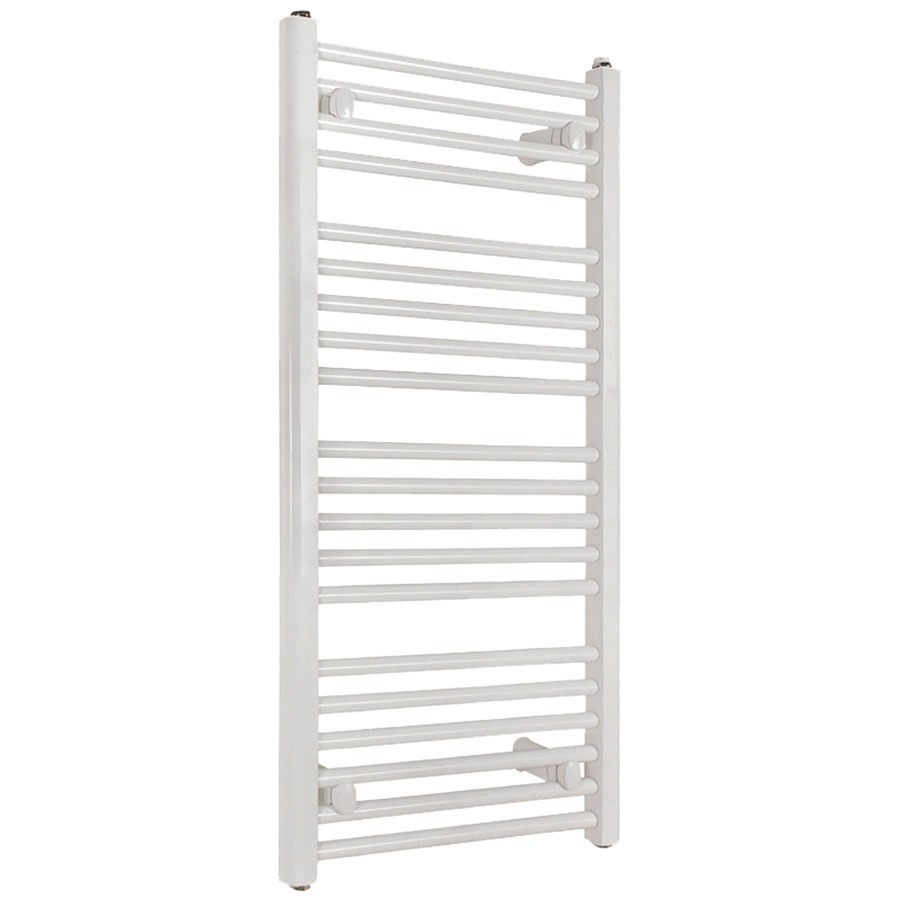

Tento ohřívaný rámek na ručníky je navržen pro instalaci do bytových i komerčních koupelen, kuchyní a pomocných místností, kde jsou potřeba jak vytápění, tak sušení ručníků. Je vhodný pro zapojení do otopných soustav s nuceným oběhem nebo do gravitačních systémů. Ocelová konstrukce zajistí trvanlivost a efektivní přenos tepla, zatímco vertikální profil umožní efektivní visení ručníků. Jednotka je dodávána s montážním vybavením pro zavěšení na stěnu a kompatibilní je s nezamrazujícími směsmi chladiva a potrubím PEX-AL-PEX 16 x 2 pro připojení.

Tento model je určen pouze pro vertikální instalaci a není vhodný pro horizontální montáž. Kompatibilní je s elektrickými topnými prvky, které je nutno objednat samostatně. Jednotka je navržena pro použití v vlhkém prostředí a je natřená kvalitní barvou pro odolnost proti korozi. Vnitřní topné trubky mají průměr 20 mm, což zajišťuje vysoké průtoky tepelného média. Rámek není dodáván s elektrickým topným prvkem, ale 1/2 palce vnitřní závit umožňuje instalaci z obou stran.

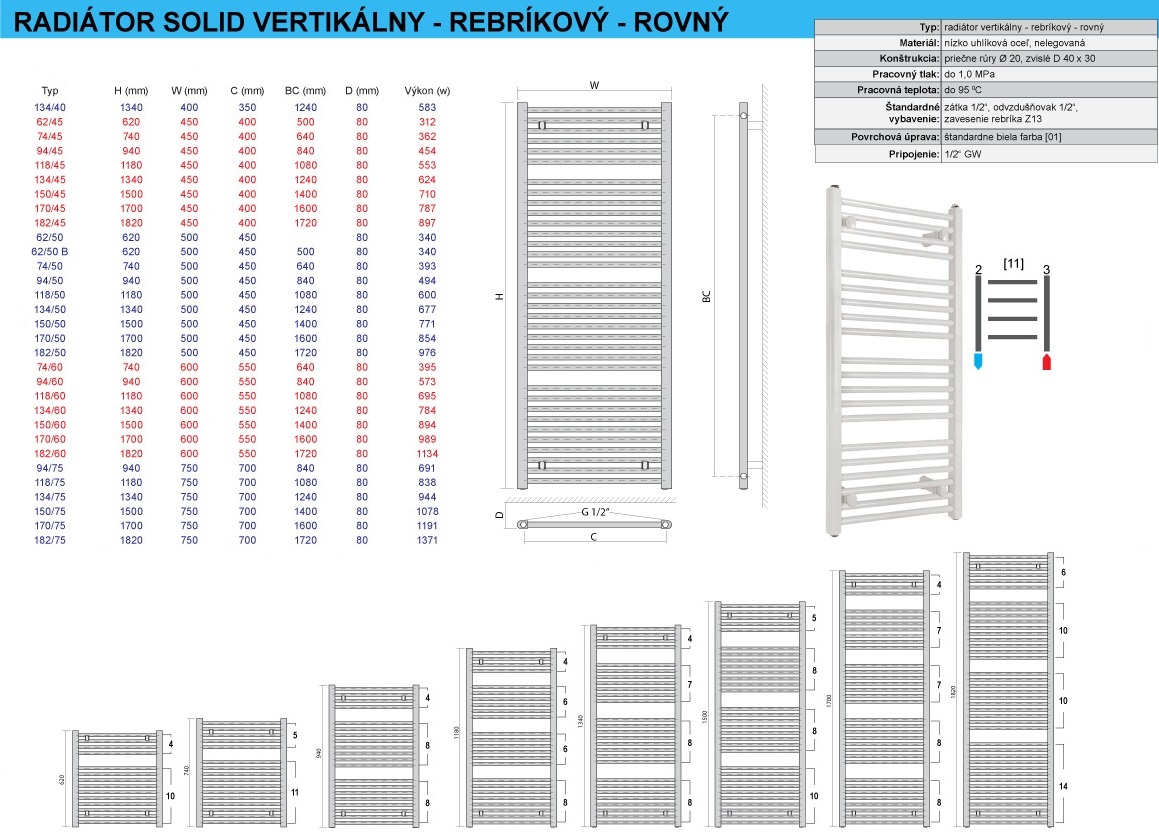

Technické parametry

Instalace a připojení

Instalace vyžaduje zavěšení na stěnu pomocí zahrnutých plastových konzol, montážních konzol a šroubů. Vnitřní závity 1/2 palce musí být zarovnané s potrubím systému. Odpuhovací ventil se používá k odpuhování systému při uvedení do provozu. Vzdálenost 400 mm mezi připojeními je nutno zohlednit při plánování rozvrhu. Jednotka musí být instalována vertikálně a montážní hloubka 80 mm musí být zohledněna v konstrukci stěny. Běžné chyby při instalaci zahrnují špatné zarovnání připojení a nedbalé odpuhování systému po instalaci.

Kompatibilita a příslušenství

Ohřívaný rámek na ručníky Straight je kompatibilní s otopnými systémy využívajícími potrubí PEX-AL-PEX 16 x 2 a nezamrazující směsi chladiva. Pro elektrické vytápění je nutno zakoupit samostatný topný prvek. Jednotka je dodávána s montážním vybavením, včetně čtyř plastových konzol, montážních konzol, odpuhovacích ventilů a podložek. Další příslušenství, jako je elektrický topný prvek a spojovací součásti, je nutno objednat samostatně.

Technický pozadí pro projektanty

Princip fungování ohřívaného rámku na ručníky je založen na konvektivním přenosu tepla z vnitřních topných trubek. Ocelová konstrukce zajistí efektivní distribuci tepla a vertikální profil umožní efektivní sušení ručníků. Průměr topných trubek 20 mm zajišťuje vysoký průtok tepelného média, což je zásadní pro udržení konstantního výkonu topení. Jednotka je navržena pro použití s centrálními otopnými systémy a může být také použita s elektrickým topným prvkem pro doplňkové vytápění. Topný exponent 1,3222 se používá ve výpočtech k úpravě výkonu topení podle provozních podmínek systému. Maximální teplota 110 °C a maximální provozní tlak 1,0 MPa jsou klíčové faktory pro určení vhodnosti jednotky pro různé systémy.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování netěsností, zajištění správného zarovnání připojení a odpuhování systému. Jednotka by měla být prohlédnuta na známky koroze nebo poškození nátěru. Odpuhovací ventil se používá k odpuhování systému při uvedení do provozu a podle potřeby během provozu. V technické dokumentaci nejsou uvedena konkrétní intervaly pro servis. Jednotka je navržena pro dlouhodobý provoz s minimálními požadavky na údržbu.

Často kladené otázky

Může být ohřívaný rámek na ručníky Straight připojen k elektrickému topnému prvku?
Ano, jednotka je kompatibilní s elektrickým topným prvkem. Vnitřní závit 1/2 palce umožňuje instalaci z obou stran. Topný prvek je nutno objednat samostatně.

Je jednotka vhodná pro instalaci do koupelny s vysokou vlhkostí?
Ano, jednotka je navržena pro použití ve vlhkém prostředí. Kvalitní nátěrová vrstva poskytuje odolnost proti korozi, což ji činí vhodnou pro instalaci do koupelen a pomocných místností.

Může být jednotka použita s nezamrazující směsí chladiva?
Ano, jednotka je kompatibilní s nezamrazujícími směsmi chladiva. Doporučuje se to pro použití v nevytápěných oblastech nebo během období, kdy otopný systém není v provozu.

Je jednotka vhodná pro horizontální instalaci?
Ne, jednotka je navržena pouze pro vertikální instalaci. Horizontální montáž není podporována a může ovlivnit výkon a konstrukční stabilitu jednotky.
