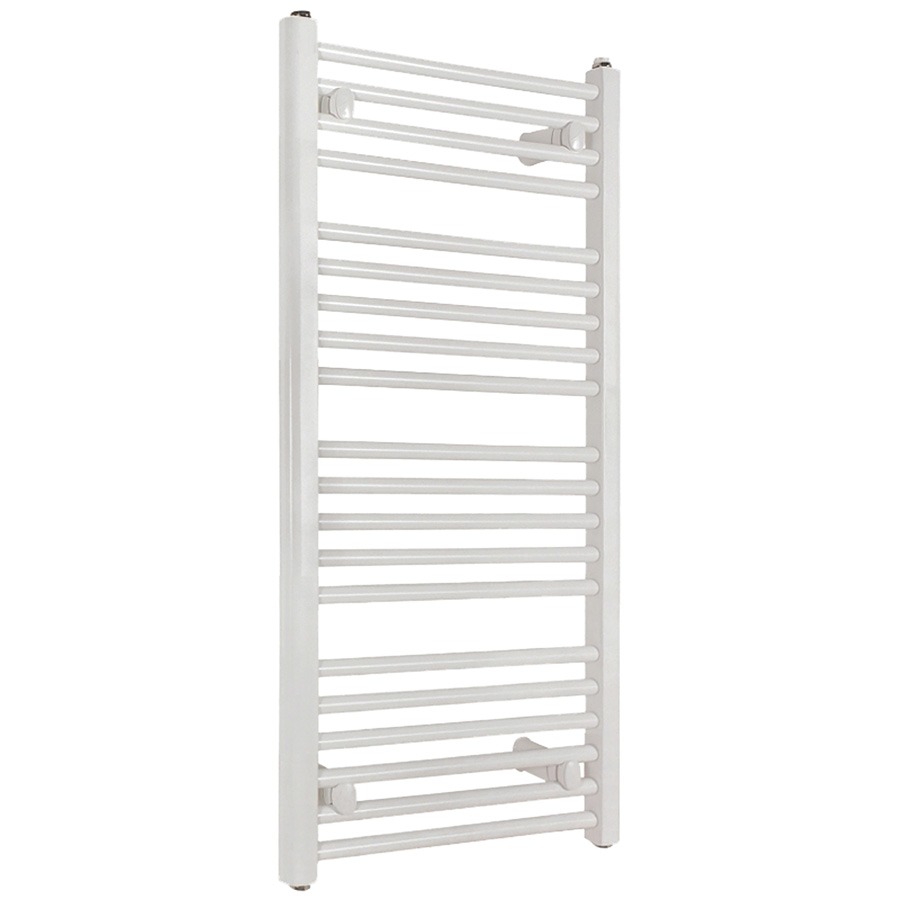

Přímý ohřívaný zavěšovací regál 500 x 1500

Detailní popis produktu

Ohřívané zavěšovací regály se často instalují v koupelnách, pomocných místnostech a jiných prostorách, kde je potřeba efektivního rozdělení tepla a sušení ručníků. Tato verze je vyrobena z nízkouhlíkové oceli a je kompatibilní jak s nuceným oběhem, tak s gravitačním topným systémem. Vertikální orientace a rozměry z ní dělají ideální volbu pro montáž na stěnu v kompaktních prostorech. Montážní firmy by měly zajistit, že montážní konstrukce je správně umístěna, aby podporovala 20 kg hmotnost jednotky. Design umožňuje rovnoměrné rozdělení tepla podél horizontální délky radiátoru.

Při integraci tohoto radiátoru do systému je důležité zohlednit tepelný exponent 1,2564 a objem vody 4,53 L. Tyto faktory ovlivňují celkový tepelný výkon a vyvážení systému. Jednotka je vhodná pro instalaci v prostředích s vysokou vlhkostí, poskytuje-li pevné uzavření všech spojů během instalace. Absence možnosti horizontální montáže znamená, že jednotka musí být namontována vertikálně pomocí zahrnutého montážního sady.

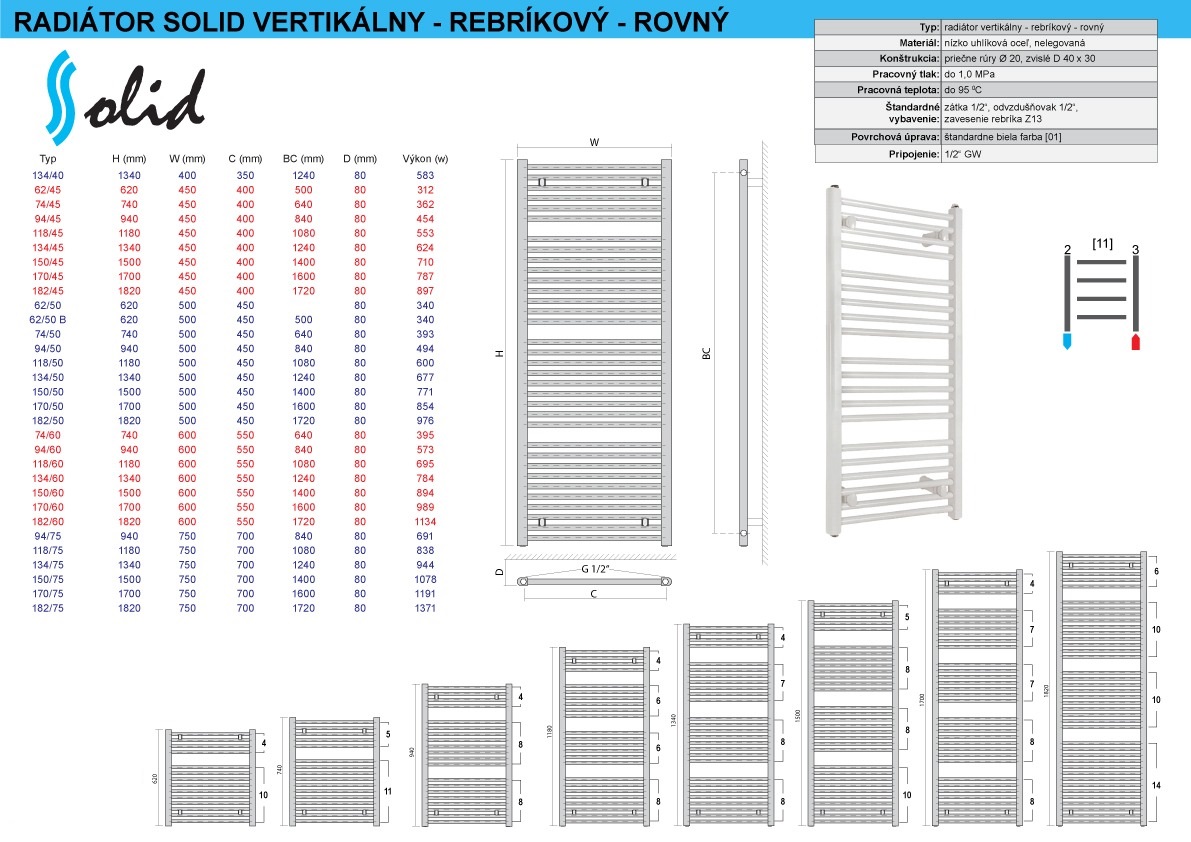

Technické parametry

Instalace a připojení

Instalační proces zahrnuje upevnění jednotky na stěnu pomocí zahrnutých plastových závěsů a montážních konzol. Čtyři plastové držáky jsou dodávány k rovnoměrnému rozdělení zátěže. Hloubka montáže 80 mm musí být zohledněna při plánování stěnového prostoru nebo dutiny. 1/2 palce vnitřní závitová připojení vyžadují standardní potrubní adaptéry pro bezpečné připojení. Během instalace je důležité kontrolovat přítomnost vzduchových bublin otevřením odvzdušňovacího ventilu. Běžné chyby zahrnují nesprávné umístění závěsů a nekorektní zarovnání montážních otvorů s ankerovacími prvky. Po instalaci by měla být jednotka otestována na netěsnosti a správné rozdělení tepla.

Kompatibilita a příslušenství

Tento ohřívaný zavěšovací regál je kompatibilní s centrálními topnými systémy s horkou vodou a může být připojen i k elektrickému topnému prvkům, pokud je to potřeba. Doporučená nezamrzající směs by měla být použita v systémech, kde existuje riziko zamrznutí. Sada pro připojení obsahuje všechny potřebné komponenty pro integraci do topného okruhu. Další položky, jako elektrický topný prvek a zástrčka, musí být zakoupeny zvlášť. Jednotka je vhodná pro použití s ocelovými trubkami a může být integrována jak do bytových, tak do komerčních topných systémů.

Technický pozadí pro projektanty

Princip fungování tohoto radiátoru závisí na konvekci a radiaci pro přenos tepla z topných trubek do okolního prostoru. Ocelová konstrukce poskytuje dobrou tepelnou vodivost a odolnost. 20 mm průměr topných trubek umožňuje vysoké průtoky, což je důležité pro udržení konzistentního tepelného výkonu. Návrh vertikálních profilů zvyšuje plochu pro výměnu tepla, zároveň poskytuje praktické místo pro zavěšování ručníků. Absence možnosti horizontální montáže je způsobena konstrukčním návrhem, který je optimalizován pro vertikální instalaci. Doporučená trubka PEX-AL-PEX 16 x 2 zajišťuje flexibilitu a izolaci, což snižuje tepelné ztráty v systému.

Služba a provoz

Během provozu by měl být odvzdušňovací ventil pravidelně kontrolován, aby systém zůstal bez vzduchových bublin. Maximální provozní teplota 95°C nesmí být překročena, aby nedošlo ke poškození jednotky. Pro tuto jednotku nejsou požadovány konkrétní servisní intervaly, ale vizuální kontroly na korozi nebo netěsnosti by měly být součástí pravidelné údržby. Povlak z práškového nátěru poskytuje odolnost proti korozi, ale jakékoliv známky opotřebení by měly být řešeny co nejdříve. Jednotka je navržena pro dlouhodobé použití v vlhkém prostředí, pokud je instalace správně utěsněna a udržována.

Nejčastější otázky

Může být jednotka připojena k elektrickému topnému prvkům?
Ano, jednotka podporuje instalaci elektrického topného prvků přes 1/2 palce vnitřní závit. Výkon a zástrčka však musí být zakoupeny zvlášť.

Je jednotka vhodná pro horizontální montáž?
Ne, jednotka je navržena pouze pro vertikální instalaci. Horizontální montáž není podporována kvůli konstrukční konfiguraci.

Jaký typ trubky je doporučen pro připojení?
Doporučená trubka je PEX-AL-PEX 16 x 2, která zajišťuje flexibilitu a izolaci pro topný okruh.

Může být jednotka použita v samočinných větracích systémech?
Ano, jednotka je kompatibilní jak s nuceným oběhem, tak s samočinnými větracími systémy. Návrh umožňuje efektivní rozdělení tepla v obou konfiguracích.
