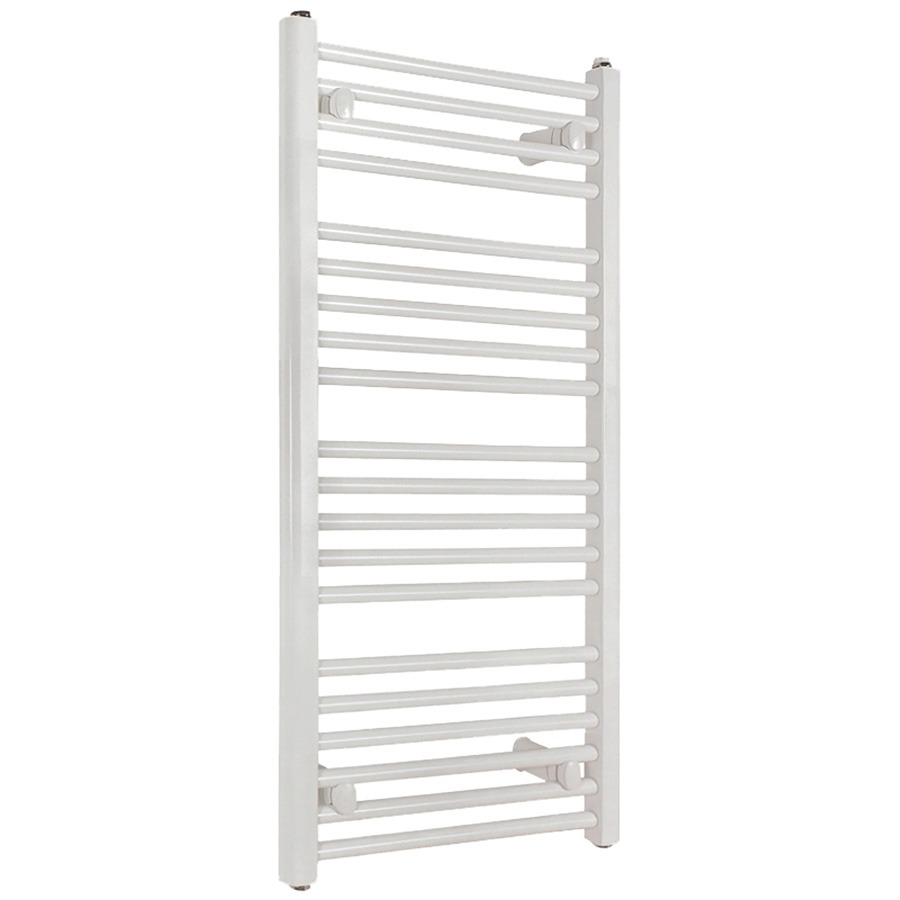

Přímý ohřívaný zavěšovací radiátor 500 x 1820

Detailní popis produktu

Tento ocelový ohřívaný zavěšovací radiátor je navržen pro instalaci do koupelen, pomocných místností, kuchyní a jiných vlhkých prostor, kde je potřeba jak vytápění, tak sušení textilu. Integruje se do centrální otopné soustavy s potrubím PEX-AL-PEX 16 x 2 a může také pracovat s volitelným elektrickým spirálovým ohřívačem pro doplňkové vytápění. Vertikální způsob montáže zajistí efektivní rozdělení tepla a zároveň umožní zavěšení ručníků a oblečení. Design podporuje jak systémy s nuceným oběhem, tak s gravitačním oběhem, což z něj dělá vhodný produkt pro obytné i komerční aplikace.

Produkt je dodáván s kompletním montážním souborem, včetně plastových držáků, matic, šroubů a vzduchového kohoutu. 20 mm průměr topných trubek zajišťuje vysoké průtokové množství, zatímco posilované stěny trubek přispívají k dlouhodobé odolnosti. Bílý lakový povrch poskytuje odolnost proti korozi, což je zásadní pro vlhké prostředí. Jednotka musí být namontována vertikálně a nelze ji instalovat horizontálně kvůli konfiguraci vnitřního spirálového ohřívače.

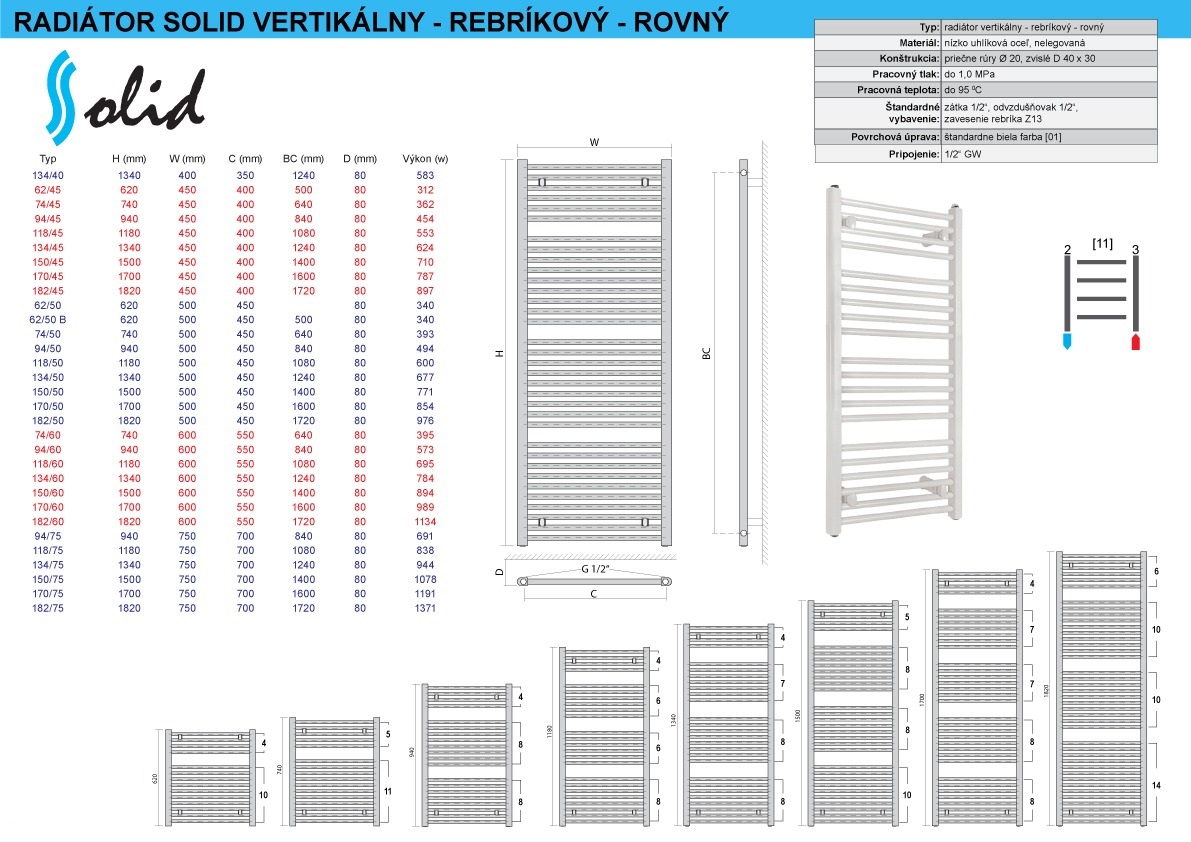

Technické parametry

Instalace a připojení

Montáž vyžaduje pevné upevnění radiátoru vertikálně pomocí zahrnutých plastových držáků a montážních závěsných konstrukcí. Šířka 500 mm a výška 1820 mm vyžadují přesné měření a vyrovnání během instalace. Připojte vnitřní závit 1/2 palce k potrubí PEX-AL-PEX 16 x 2 pomocí běžných příslušenství pro centrální topení. Ujistěte se, že vzduchový kohout je přístupný pro odpuhlování systému po instalaci. Vyhněte se horizontální montáži, protože jednotka nemá konstrukční podporu pro tuto orientaci. Zkontrolujte výstřih závitů a těsnění před utažením připojení, aby nedošlo k únikům. Nekorektní orientace závitů nebo přetížení mohou poškodit vnitřní spirálový ohřívač.

Kompatibilita a příslušenství

Tato jednotka je kompatibilní s centrálními topnými soustavami pracujícími s horkou vodou nebo jinými tepelnými přenosem. Pro elektrický provoz je třeba zakoupit a nainstalovat samostatný spirálový ohřívač o výkonu 700 W přes vnitřní závit 1/2 palce. Doporučené potrubí PEX-AL-PEX 16 x 2 zajišťuje optimální tepelné výkon. Montážní soubor zahrnuje čtyři plastové držáky, montážní konstrukce, matice, šrouby a vzduchový kohout. Související produkt, přímý ohřívaný zavěšovací radiátor 600 x 940, nabízí alternativní rozměr pro různé požadavky na instalaci. Doporučuje se použít nezamrzající směs pro systémy v nevytápěných místnostech nebo pro sezónní provoz.

Technický pozadí pro projektanty

Princip provozu vychází z konvektivního přenosu tepla z topných trubek o průměru 20 mm, které jsou uspořádány vertikálně, aby maximalizovaly povrch. Konstrukce z nízkouhlíkové oceli zajišťuje dobrou tepelnou vodivost a odolnost proti deformaci při provozních tlacích až do 1,0 MPa. Posilované stěny trubek a profilovaný design zvyšují konstrukční odolnost a zmenšují tepelné napětí. Integrace do centrální otopné soustavy vyžaduje zohlednění 450 mm stupnice a vnitřního závitu 1/2 palce pro správné průtokové dynamiky. Je třeba respektovat limit maximální teploty 95°C, aby byla zachována materiálová stabilita a bezpečnost. Schopnost jednotky pracovat jak s nuceným oběhem, tak s gravitačním oběhem z ní dělá vhodný produkt pro různé typy budov a rekonstrukce.

Údržba a provoz

Pravidelné odpuhlování systému pomocí vestavěného vzduchového kohoutu je nezbytné pro udržení efektivního přenosu tepla. Zkontrolujte případné známky koroze nebo úniků kolem vnitřního závitu 1/2 palce a montážních míst. Bílý lakový povrch by měl zůstat neporušený; pokud je poškozen, doporučuje se oprava kompatibilní barvou. Nejsou stanoveny žádné plánované intervaly údržby, ale doporučuje se pravidelné vizuální kontroly. Ujistěte se, že jednotka zůstává suchá, když není v provozu, aby se zabránilo tvorbě kondenzace, zejména v systémech s sezónním provozem. Elektrický spirálový ohřívač, pokud je nainstalován, vyžaduje samostatnou údržbu podle pokynů výrobce.

Nejčastější otázky

Může být tento ohřívaný zavěšovací radiátor připojen k centrální otopné soustavě?
Ano, připojuje se přes vnitřní závit 1/2 palce a je kompatibilní s potrubím PEX-AL-PEX 16 x 2 pro integraci do centrální otopné soustavy.

Je možné v tomto modelu nainstalovat elektrický spirálový ohřívač?
Ano, vnitřní závit 1/2 palce umožňuje instalaci elektrického spirálového ohřívače o výkonu 700 W. Spirálový ohřívač je třeba zakoupit samostatně a nainstalovat přes určený závit.

Může být jednotka namontována horizontálně?
Ne, design nepodporuje horizontální montáž. Konstrukční uspořádání a vnitřní spirálový ohřívač vyžadují vertikální instalaci.

Jaký typ montážního souboru je zahrnut?
Montážní soubor zahrnuje čtyři plastové držáky, montážní konstrukce, matice, šrouby a vzduchový kohout pro bezpečnou a stabilní instalaci na stěnu.
