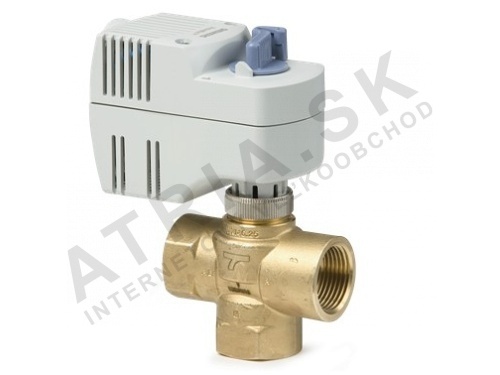

Siemens Třícestná sada s motorem SFA21 DN15

Detailní popis produktu

Tato třícestná sada se běžně používá v domácích i komerčních otopných soustavách, včetně podlahového vytápění, okruhů teplé užitkové vody a klimatizačních jednotek. Umožňuje přesné rozdělení průtoku a řízení směšování prostřednictvím automatického pohonu. Instalatéři ji obvykle integrují do uzavřených systémů, kde je vyžadováno proporcionální směšování nebo přesměrování kapalin. Mosazné tělo a vnitřní závity zajistí kompatibilitu se standardními potrubními rozvětvěními, zatímco servomotor umožňuje dálkové nebo automatizované ovládání.

Displej je ideální pro systémy vyžadující dvoupolohové řízení prostřednictvím externích signálů, jako jsou termostaty nebo řídicí jednotky pro správu budov. Kompaktní design podporuje integraci do úzkých prostor, a vnitřní komponenty jsou vybrány tak, aby odolávaly kolísajícím teplotám a tlakům v typickém HVAC prostředí. Jednotka se často nachází jak v novostavbách, tak v rekonstrukcích, zejména v zónách s proměnlivými zátěžemi.

Technické parametry

Montáž a připojení

Instalatéři by měli začít ověřením orientace těla ventilu, aby odpovídalo rozvrhu systému. Tři přípojky vyžadují vnitřní závit pro bezpečné připojení k dodávkovému, návratovému a směšovacímu potrubí. Připojení se provádí pomocí standardních Rp 1/2 palce závitových spojek a kompatibilních těsnicích materiálů. Je klíčové zarovnat servomotor s pístem ventilu, aby se předešlo poškození během provozu.

• Ujistěte se, že všechna připojení jsou utažena podle specifikací výrobce pomocí vhodných kleští.
• Kontrolujte, zda je izolace kolem vystupujících částí v pořádku, pokud je zařízení instalováno v nevyhřívaných prostorách.
• Ověřte, že drátování pro řídicí signál je správně vedené a izolované.
• Před zapnutím systému zkontrolujte, zda je páka aktuátoru správně zapojená s pístem ventilu.
• Vyhněte se přetížení závitových spojek, aby nedošlo k poškození vnitřních těsnění.

Kompatibilita a příslušenství

Tato sada ventilu je navržena tak, aby fungovala s běžnými dvoupolohovými řídicími systémy, jako jsou ty nalezené v termostatickém řízení a programovatelných místnostních regulátorech. Je určena k provozu s měděnými nebo plastovými potrubními systémy s vnitřními závity. Při instalaci mohou být podle požadavků systému potřeba další komponenty, jako jsou redukční ventily nebo filtry.

Servomotor vyžaduje výhradní napájení 230 V střídavého proudu a řídicí drátování, které odpovídá strategii řízení systému. Žádné konkrétní příslušenství není dodáváno s produktem, proto musí instalatéři zajistit, že všechny potřebné řídicí prvky jsou zakoupeny zvlášť.

Technický pozadí pro projektanty

Třícestný rozdělovač přesměrovává proud mezi dvěma výstupy v závislosti na poloze aktuátoru. Mosazná konstrukce poskytuje odolnost proti korozi a tepelnému roztažení, což z něj dělá vhodný prvek pro dlouhodobý provoz v proměnlivých teplotních podmínkách. Vnitřní sedlo zajistí těsné uzavření, když je ventil v otevřené nebo uzavřené poloze.

Integrace do systému vyžaduje shodu vlastností průtoku ventilu s celkovým hydraulickým návrhem. Projektanti musí brát v úvahu průtokový koeficient 2,0 m³/h při určování průměrů potrubí a výkonu čerpadel. Reakční doba a směr pohybu aktuátoru musí být také v souladu s logikou řízení systému, aby byl zajištěn stabilní provoz. Doba trvanlivosti se zvyšuje minimalizací znečištění kapaliny částicemi a udržováním konzistentních provozních teplot.

Servis a provoz

Doporučuje se pravidelná kontrola ventilu a aktuátoru, aby byla zajištěna bezporuchová funkce. Technici by měli ověřit zarovnání servomotoru s pístem ventilu a hledat známky opotřebení nebo netěsnosti. Elektrická připojení by měla zůstat bez vlhkosti a vibrací. V dokumentaci nejsou stanoveny konkrétní intervaly plánované údržby; avšak vizuální kontroly jsou doporučeny po hlavních změnách systému nebo po obdobích nečinnosti.

Klíčové kontrolní body zahrnují ověření správné polohy ventilu v reakci na řídicí signály a zajištění hladkého pohonu bez překážek. Jakékoli nepravidelnosti v pohybu nebo distribuci průtoku by měly vést k dalšímu vyšetřování potenciálních zácp nebo mechanických poruch.

Nejčastější otázky

Je ventil vhodný pro použití s glykolovými tepelnými přenosem?
Ano, pokud je koncentrace glykolu a pH v mezích přijatelných pro mosazné komponenty.

Lze sadu ručně přepnout při výpadku napájení?
Ano, servomotor obsahuje funkci ručního přepnutí pro nastavení polohy ventilu v případě selhání elektrického napájení.

Jaká je maximální povolená tlaková třída pro trvalý provoz?
Podle technického listu výrobce je ventil označen pro třídu tlaku PN16 a dokáže zvládnout typické tlaky v otopných systémech.
