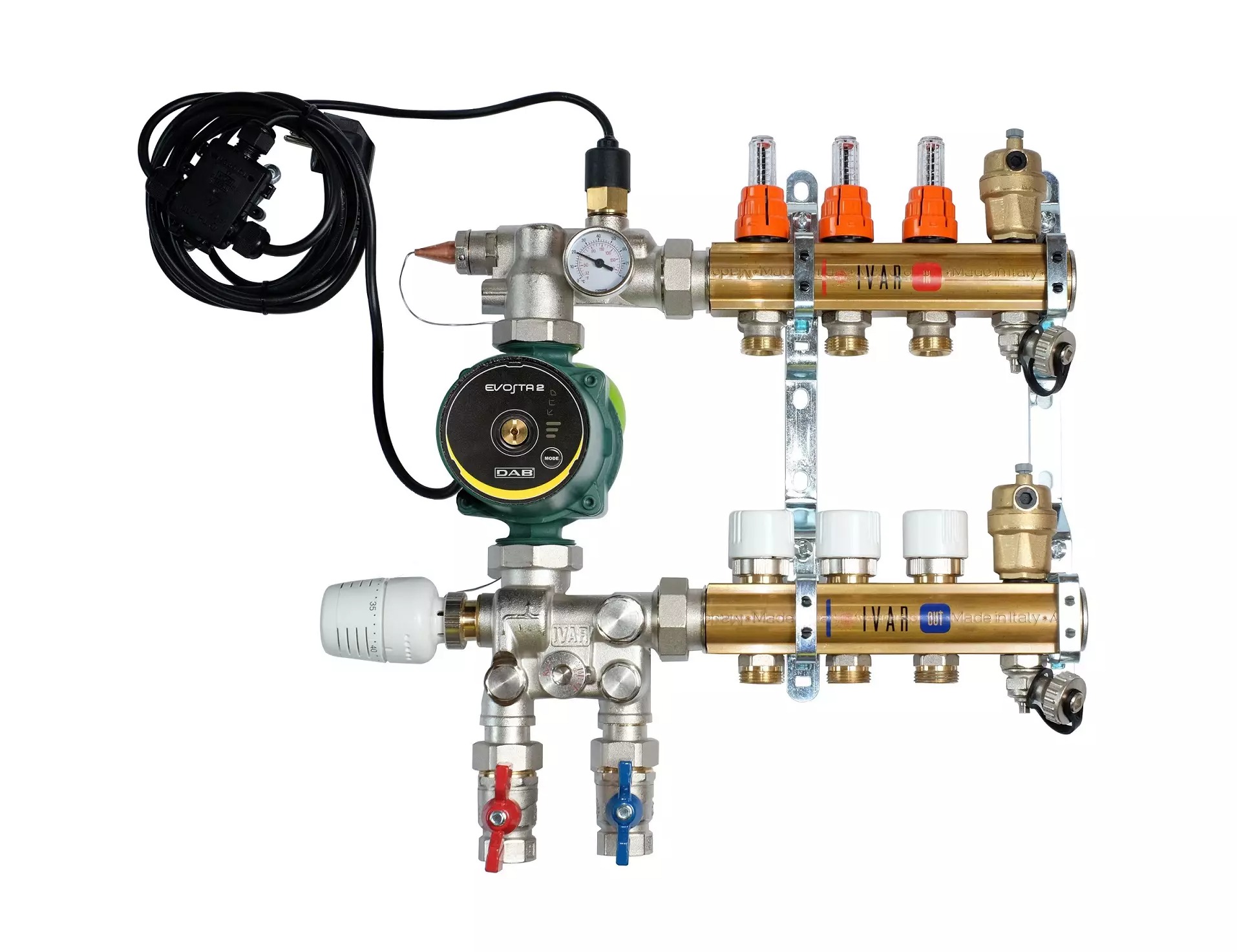

UNIMIX - univerzální sestava, bez skříně - 3/4 palce xEK; 4cestný; DAB.EVOSTA2 40-70/130; mosazný

Detailní popis produktu

Jednotka IVAR UNIMIX je navržena pro použití v obytných i komerčních budovách s kombinovaným podlahovým vytápěním a otopnými tělesy. Poskytuje kompaktní a integrované řešení pro řízení rozdělení tepla, umožňuje přesné řízení teploty a vyvažování soustavy. Instalatéři tuto jednotku často používají při novostavbách nebo rekonstrukcích, kde je vyžadována spolehlivá a efektivní soustava pro rozdělení tepla. Jednotka je vhodná pro soustavy pracující do 90 °C a často se používá v aplikacích podlahového vytápění, kde je zónování a regulace teploty zásadní.

Díky své modulární konstrukci lze jednotku přizpůsobit různým rozvaděčům a strategiím řízení. Je zvláště užitečná v systémech, kde je místo omezené, protože kombinuje více funkcí do jediné jednotky. Zahrnutí oběhového čerpadla, směšovacího ventilu a vyvažovacích komponent zajišťuje, že systém lze přesně nastavit pro optimální výkon. Jednotka je také kompatibilní s externími řídicími systémy, což umožňuje její integraci do budové automatizace nebo pokročilých termostatů.

Technické parametry

Materiál	Mosaz CW617N
Pracovní teplota	+90 °C
Jmenovitý tlak	PN 6
Kód	557672UBS
Značka	IVAR

Pracovní teplota +90 °C a jmenovitý tlak PN 6 jsou klíčové faktory pro určení vhodnosti jednotky pro danou aplikaci. Tyto parametry zajišťují, že jednotka je vhodná pro standardní centrální topné systémy. Materiál, mosaz CW617N, je vybrán pro svou odolnost a odolnost proti korozi, což z ní činí vhodnou pro dlouhodobé použití ve vlhkém prostředí. Tyto specifikace jsou zásadní pro správné rozměření a kompatibilitu systému.

Instalace a připojení

Jednotka se připojuje pomocí vnitřního závitu 3/4 palce (F), který je třeba ověřit pro kompatibilitu s existujícími potrubími. Během instalace je důležité zajistit, aby byla jednotka namontována v stabilním a přístupném místě. Jednotka zahrnuje montážní závěsy pro usnadnění bezpečné instalace. Běžnou chybou je nesprávná orientace směšovacího ventilu, což může vést k neefektivnímu provozu. Instalatéři by měli také ověřit, že všechny ventily a škrtítka jsou ve správné poloze, než systém uvedou do provozu. Jednotka musí být připojena k elektrické síti pro oběhové čerpadlo, a elektrické připojení by mělo být provedeno podle pokynů výrobce.

Kompatibilita a příslušenství

Jednotka je kompatibilní s podlahovými topnými systémy a otopnými oběhy. Lze ji integrovat s externími řídicími systémy, jako je termostat IVAR.AC 614 E pro řízení čerpadla. Při objednávce je třeba určit typ skříně: standardní (bez skříně), N (stěnově montovaná) nebo BS (bez skříně). Další komponenty, jako je systém vypnutí oběhového čerpadla, nejsou zahrnuty a musí být zakoupeny zvlášť. Jednotka je také kompatibilní s systémem GEL.LONG LIFE 100 pro úpravu systému, který by měl být použit při uvedení do provozu, aby byla zajištěna dlouhodobá výkonnost systému.

Technický pozadí pro projektanty

Jednotka pracuje tak, že směšuje návratovou vodu s dodávkovou vodou, aby udržovala konstantní teplotu v systému. Třícestný směšovací ventil je řízen termostatickou hlavou a samostatným ponořeným teplotním čidlem. Materiál mosaz CW617N zajišťuje dobrou tepelnou vodivost a odolnost proti korozi, což je zásadní pro dlouhodobou spolehlivost. Jednotka je navržena jako součást vyváženého systému, kde obchůdka umožňuje úpravu průtoku a vyvažovací škrtítka zajišťují rovnoměrné rozdělení. Integrování oběhového čerpadla a směšovacího ventilu do jediné jednotky zmenšuje složitost systému a zvyšuje jeho efektivitu.

Služba a provoz

Pravidelná údržba není v krátkém popisu uvedena, ale doporučuje se pravidelně kontrolovat provoz oběhového čerpadla a integrity těsnění. Jednotka obsahuje dva automatické odvzdušňovače a dva kulové kohouty se škrtítky, které by měly být kontrolovány na úniky nebo zácpy. Termostat pro vybavení tlakem je bezpečnostní funkcí, kterou je třeba testovat během pravidelné údržby. Před uvedením systému do provozu je zásadní vyčistit systém podle pokynů výrobce, aby byly odstraněny všechny nečistoty, které by mohly ovlivnit výkon.

Nejčastější otázky

Může být oběhové čerpadlo řízeno externě?
Ano, čerpadlo lze řídit pomocí externího termostatu, jako je IVAR.AC 614 E. Vypnutí čerpadla není zahrnuto v jednotce a musí být přidáno zvlášť.

Je při objednávce vyžadován typ skříně?
Ano, typ skříně je třeba určit při objednávce. Možnosti zahrnují standardní (bez skříně), N (stěnově montovaná) nebo BS (bez skříně).

Může být jednotka použita s podlahovým vytápěním i otopnými tělesy?
Ano, jednotka je navržena pro kombinované systémy podlahového vytápění a otopných těles. Zahrnuje směšovací ventil a vyvažovací komponenty, aby zajistila rovnoměrné rozdělení tepla.

Jaká je funkce obchůdky?
Obchůdka umožňuje úpravu průtoku a zajišťuje, že systém lze vyvážit pro optimální výkon. Je to zásadní funkce pro udržování konzistentní teploty a tlaku v systému.
