UNIMIX - univerzální sestava, bez skříně - 3/4 palce x EK; 2cestný; DAB.EVOSTA2 40-70/130; mosazný
Kód: 557670UBSSouvisející produkty
Detailní popis produktu

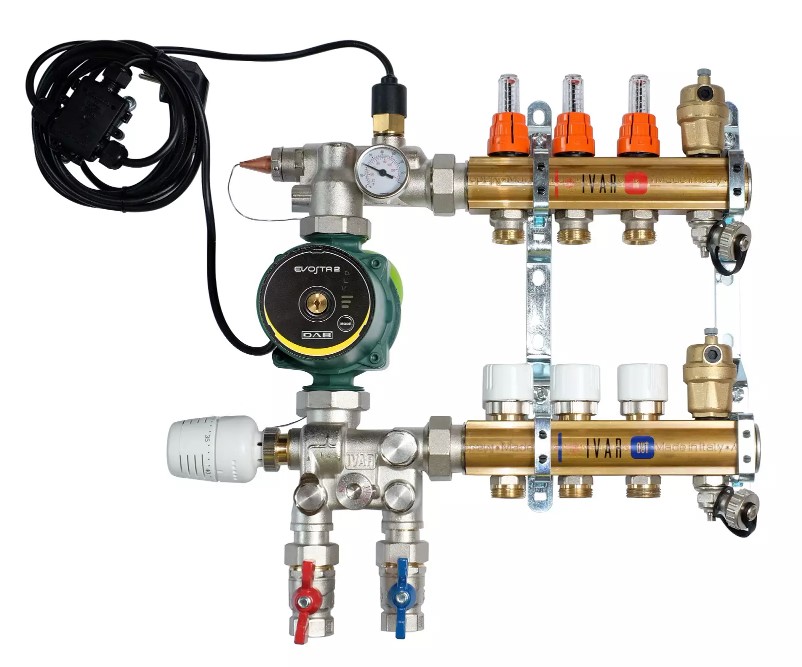

IVAR UNIMIX je modulární otopná jednotka navržená pro použití v systémech podlahového vytápění a radiátorových instalací. Často se používá v obytných i komerčních budovách, kde je potřeba kompaktní a efektivní řešení pro distribuci. Jednotka je vhodná pro systémy, které vyžadují regulaci teploty a vyvážení průtoku v několika okruzích. Je zvláště užitečná v kombinovaných otopných systémech, které spojují podlahové a radiátorové vytápění, kde přesná regulace teploty a průtoku vody je klíčová pro efektivní provoz.
Montážní firmy pracující s touto jednotkou obvykle integrují oběhová čerpadla, vyvažovací ventily a směšovací komponenty do jediného systému. Jednotka je navržena k instalaci v centrálním místě, často v technické místnosti nebo v prostoru pro užitkové potřeby, a připojuje se k hlavnímu otopnému okruhu pomocí standardních potrubních připojení. Zahrnutí třícestného směšovacího ventilu umožňuje regulaci dodávané teploty, čímž zajišťuje kompatibilitu s různými typy vydávačů tepla, jako jsou podlahové vytápěcí matrace a radiátory.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | +90 °C |
| Nominální přetlak | PN 6 |
| Kód | 557670UBS |
| Značka | IVAR |
Instalace a připojení
Instalace IVAR UNIMIX vyžaduje pečlivou pozornost k připojovacím místům a integraci do systému. Jednotka má vnitřní závit 3/4 palce F pro připojení vstupu a výstupu. Je důležité zajistit, že všechna potrubní připojení jsou správně zarovnaná a utěsněná, aby se zabránilo únikům. Jednotka by měla být namontována na stabilní plochu pomocí dodaných montážních konzol, aby se zabránilo vibracím a poškození. Běžnou chybou při instalaci je nesprávná orientace čerpadla nebo směšovacího ventilu, což může vést k neefektivnímu provozu nebo poškození jednotky. Před uvedením do provozu by měly být všechny ventily zkontrolovány na správné nastavení a systém by měl být vyčištěn z vzduchu a nečistot.
Kompatibilita a příslušenství
IVAR UNIMIX je kompatibilní se standardními systémy podlahového vytápění a radiátorovými okruhy. Je navržen k provozu s oběhovým čerpadlem DAB.EVOSTA2 40-70/130, které je zahrnuto v jednotce. Další komponenty, jako je termostatický regulátor pro čerpadlo (IVAR.AC 614 E), mohou být potřeba pro plnou funkčnost systému. Jednotka nezahrnuje funkci vypnutí čerpadla, která musí být řízena externím řídicím systémem. Typ skříně je třeba specifikovat při objednávce, mezi volbami jsou skříň na stěnu, skříň v místnosti nebo bez skříně. Příslušenství, jako jsou tlakové manometry, roztažné nádoby a vyvažovací nástroje, mohou být také potřeba pro plný provoz systému.
Technický pozadí pro projektanty
IVAR UNIMIX pracuje tím, že kombinuje oběhové čerpadlo s třícestným směšovacím ventilem k regulaci dodávané teploty do otopných okruhů. Mosaz CW617N je vybrána pro svou odolnost a odolnost vůči tepelnému cyklování. Jednotka se integruje do otopného systému připojením k hlavním dodávkovým a návratovým potrubím, přičemž směšovací ventil upravuje průtok, aby udržoval konstantní teplotu. Účinnost jednotky je ovlivněna přesností vyvažovacích ventilů a správným rozměrem čerpadla. Dlouhodobá spolehlivost je zajištěna použitím kvalitních materiálů a zajištěním, že systém je důkladně vyčištěn a ošetřen před uvedením do provozu.
Služby a provoz
Pravidelná údržba IVAR UNIMIX zahrnuje kontrolu čerpadla na vibrace a hluk, kontrolu ventilů na úniky a zajištění, že systém zůstává bez nečistot. Jednotka by měla být vyčištěna podle pokynů výrobce před uvedením do provozu, zejména při připojení systémů podlahového a radiátorového vytápění. Doporučuje se použít systémové ošetření, jako je GEL.LONG LIFE 100, aby se zabránilo korozi a usazeninám. Nejsou uvedena konkrétní intervaly údržby, ale systém by měl být pravidelně kontrolován na známky opotřebení nebo poruchy.
Nejčastější otázky
Může být IVAR UNIMIX použit s kombinací okruhů podlahového a radiátorového vytápění?
Ano, jednotka je navržena pro kombinované systémy a zahrnuje třícestný směšovací ventil k regulaci dodávané teploty pro oba typy vydávačů tepla.
Je čerpadlo zahrnuto v jednotce?
Oběhové čerpadlo DAB.EVOSTA2 40-70/130 je zahrnuto, ale řídicí systém pro vypnutí čerpadla musí být přidán zvlášť.
Jaká je maximální prováděcí teplota jednotky?
Jednotka je určena pro maximální prováděcí teplotu +90 °C, což je vhodné pro standardní otopné aplikace.
Může být typ skříně změněn po objednávce?
Ne, typ skříně musí být specifikován při objednávce s kódem následovaným N (na stěnu), B (v místnosti) nebo BS (bez skříně).
Doplňkové parametry
| Kategorie: | IVAR.UNIMIX - sestava podlahové vytápění/radiátor se skříní |
|---|---|
| Hmotnost: | 9.4 kg |
| EAN: | biela |
| Druh výrobku: | skříňka pro rozdělovač |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 6 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +90 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 20:58:10 |
