UNIMIX - univerzální sestava, skříň N-MAX 3 - 3/4 palce x EK; 7cestný; DAB.EVOSTA2 40-70/130; mosazný

Detailní popis produktu

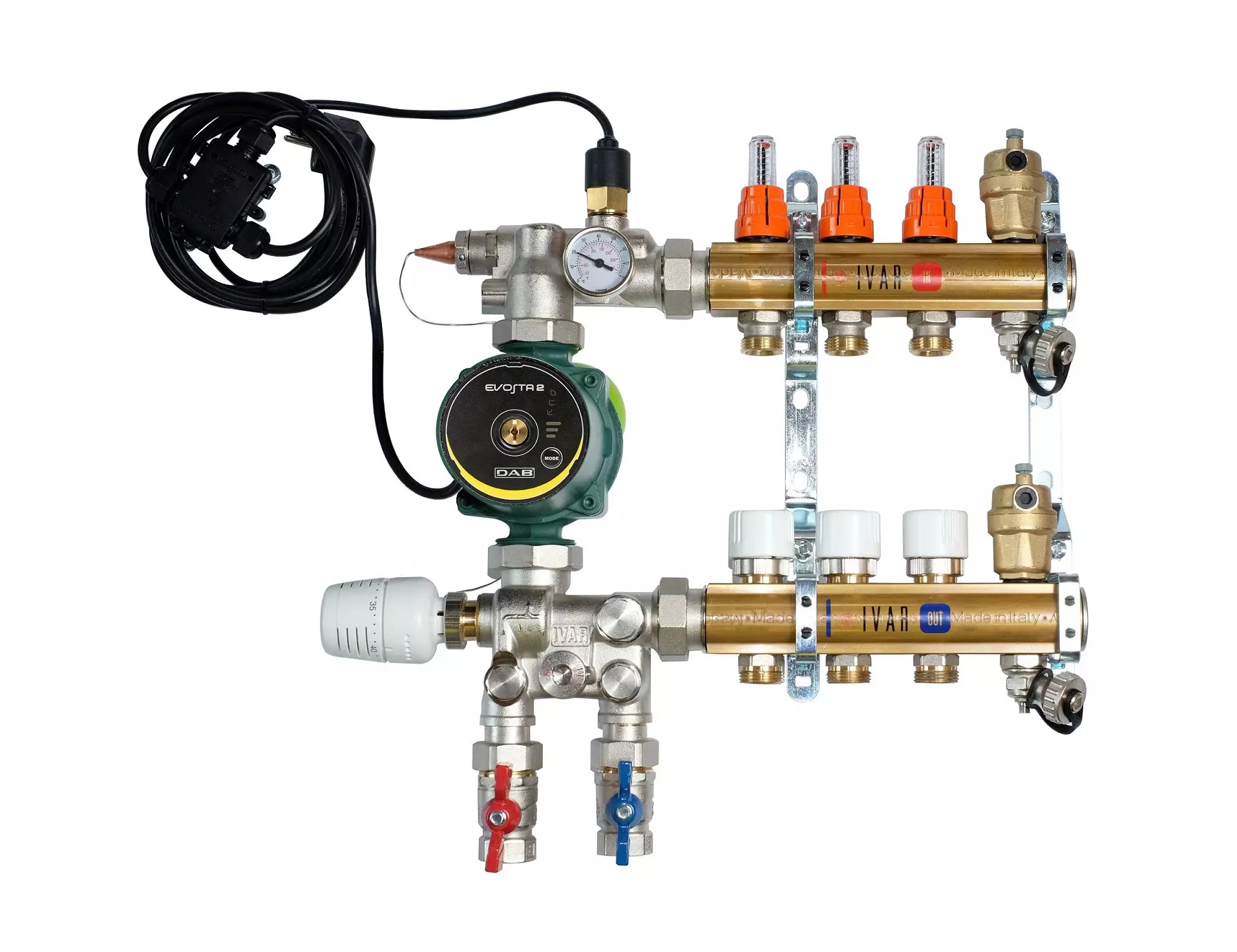

Jednotka IVAR UNIMIX je modulární systém určený pro bytové i komerční budovy s kombinovaným podlahovým a radiátorovým vytápěním. Často se používá v novostavbách a rekonstrukcích, kde je potřeba přesného řízení teploty a řízení průtoku. Instalatéři se často zabývají vyvažováním a zónováním, aby zajistili rovnoměrné rozdělení tepla v různých zónách. Jednotka je vhodná pro systémy, kde je potřeba centrálního místa pro regulaci dodávací teploty a řízení průtoků mezi primárním a sekundárním oběhem.

Díky kompaktnímu designu a integrovaným komponentám zjednodušuje UNIMIX jednotka montáž tím, že spojuje několik funkcí do jediného zařízení. Je zvláště vhodná pro systémy, kde je místo omezené a kde je potřeba vysokého stupně řízení otopného oběhu. Mosazná konstrukce zaručuje odolnost a odolnost proti korozi, což z ní dělá vhodný produkt pro dlouhodobé použití ve různých otopných prostředích.

Technické parametry

Montáž a připojení

Jednotka se připojuje prostřednictvím vnitřního závitu 3/4 palce, který musí být přizpůsoben odpovídajícímu průměru potrubí v systému. Během montáže je důležité zajistit, že všechna připojení jsou správně utěsněna a že jednotka je namontována v stabilním a přístupném místě.

Běžné chyby při montáži zahrnují nesprávnou orientaci závitu, nezohlednění rozmístění jednotky v systému a opomenutí kontroly směru průtoku oběhového čerpadla. Je také důležité zajistit, že obchůdka je správně nastavena, aby umožnila správné rozdělení průtoku. Jednotka musí být namontována v místě, které umožňuje snadný přístup k ovládacím prvkům a ventily pro údržbu a úpravy.

Kompatibilita a příslušenství

Jednotka UNIMIX je kompatibilní s podlahovým a radiátorovým vytápěním a je navržena tak, aby fungovala s oběhovým čerpadlem DAB.EVOSTA2 40-70/130. Obsahuje integrovaný třícestný směšovací ventil, vyvažovací ventil a obchůdku, což z ní dělá samostatné řešení pro mnoho otopných aplikací. Vypnutí oběhového čerpadla však není součástí jednotky a musí být řízeno externě pomocí vyššího regulačního systému nebo termostatu IVAR.AC 614 E pro oběhová čerpadla.

K balení patří další příslušenství, jako jsou montážní závěsy, pojistné ventily a teplotní senzory. Při objednávce je důležité specifikovat typ skříně, aby byla zajištěna správná konfigurace. Jednotka není kompatibilní s systémy, které vyžadují vyšší nominální tlak než PN 6 nebo pracovní teplotu nad +90 °C.

Technický pozadí pro projektanty

Jednotka UNIMIX funguje tak, že směšuje návratovou vodu s dodávkovou vodou, aby udržovala konstantní teplotu v sekundárním oběhu. Třícestný směšovací ventil umožňuje přesné řízení teploty, zatímco vyvažovací ventil zajistí, že průtokový objem je upraven podle požadavků systému.

Jednotka je integrována do otopné soustavy prostřednictvím vnitřního závitu 3/4 palce a oběhové čerpadlo pomáhá udržovat konstantní průtok. Doba životnosti a účinnost jednotky jsou ovlivněny kvalitou systémové vody a pravidelností údržby. Doporučuje se vyčistit systém před uvedením do provozu a použít systémové úpravy, jako je GEL.LONG LIFE 100, aby se zabránilo korozi a usazeninám.

Údržba a provoz

Pravidelná údržba je zásadní pro zajištění dlouhodobého výkonu jednotky. Zahrnuje kontrolu hermetičnosti všech připojení, kontrolu ventilů na známky opotřebení a ověření, že oběhové čerpadlo funguje správně. Systém by měl být vyčištěn před uvedením do provozu a po každých významných změnách systému, aby se odstranily nečistoty a nečistoty.

Jednotka nepožaduje plánované intervaly údržby, ale důležité je sledovat systém na případné známky zablokování nebo sníženého výkonu. Pokud systém nefunguje podle očekávání, měla by být kontrolována obchůdka a případně upravena vyvažovací ventil. Měly by být také kontrolovány pojistný ventil a teplotní senzory, aby bylo zajištěno, že fungují správně.

Nejčastější otázky

Může být jednotka UNIMIX použita v systémech s vyšší pracovní teplotou?
Ne, jednotka je navržena pro maximální pracovní teplotu +90 °C. Použití v systémech s vyšší teplotou může způsobit poškození vnitřních komponent.

Je oběhové čerpadlo součástí jednotky?
Ano, jednotka obsahuje oběhové čerpadlo DAB.EVOSTA2 40-70/130. Vypnutí čerpadla však není součástí a musí být řízeno externě.

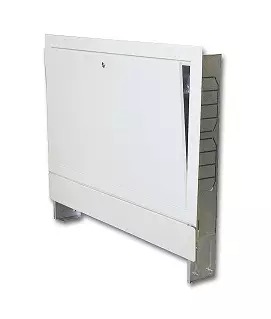

Může být jednotka namontována do stěnové skříně?
Ano, jednotka je k dispozici se stěnovou skříní (kód + N). Typ skříně je třeba specifikovat při objednávce.

Jaká je funkce obchůdky v jednotce?
Obchůdka umožňuje upravit průtok mezi dodávkovým a návratovým oběhem. Používá se k zajištění efektivního provozu systému a udržení požadované teploty.
