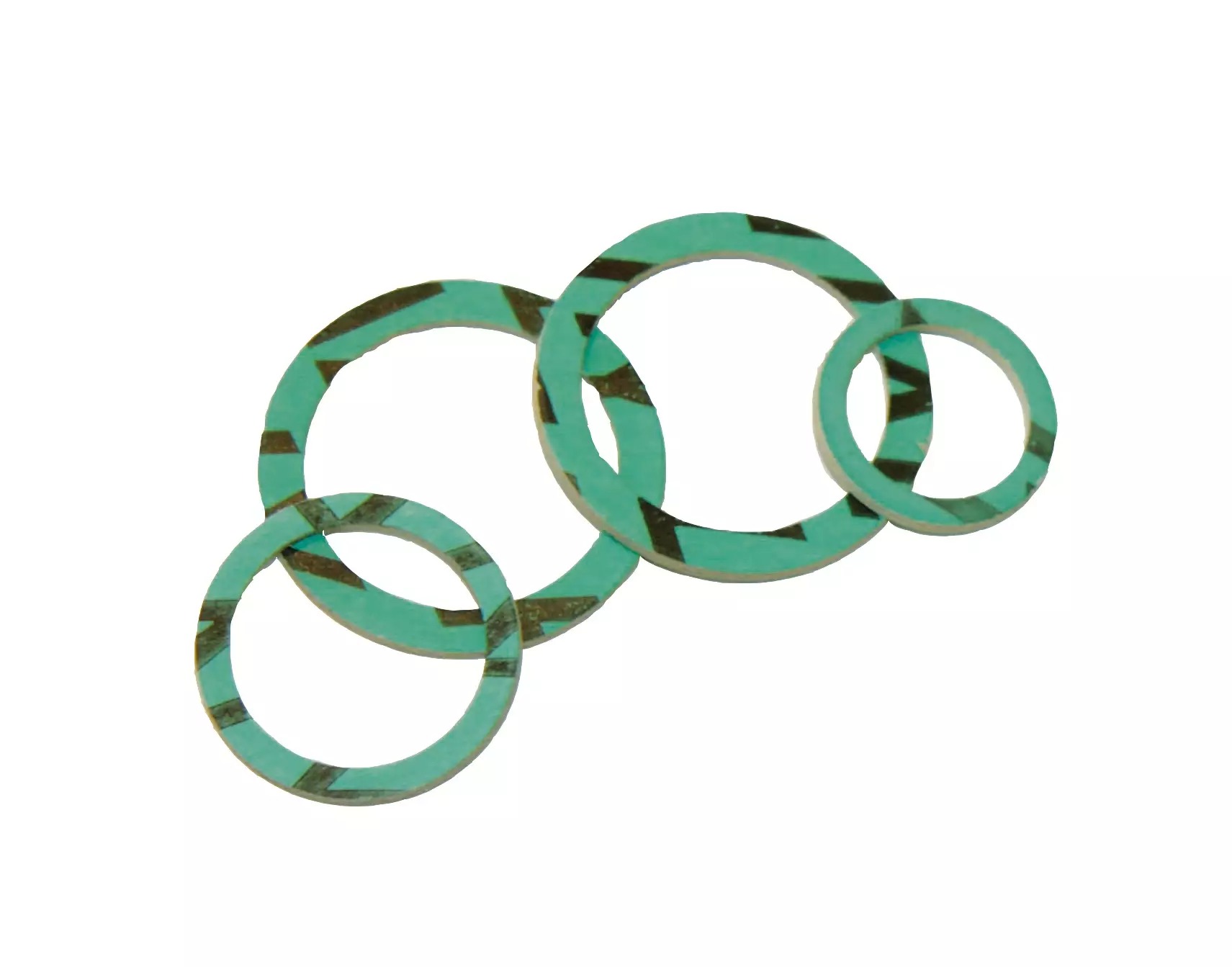

Univerzální vláknová pryžová těsnící podložka - otopná závitová šroubení - 1/2 palce; 24x16x1,8mm

Detailní popis produktu

Tato univerzální vláknová pryžová těsnící podložka se běžně používá v otopných a potrubních systémech, kde závitová šroubení vyžadují spolehlivé těsnící řešení. Je vhodná pro instalaci v obytných, komerčních a průmyslových budovách, včetně systémů pro centrální vytápění, dodávku teplé vody a aplikací v potravinářském průmyslu. Těsnící podložka je navržena pro použití v prostředích, kde je vyžadováno těsnění pod vysokým tlakem, a zajišťuje kompatibilitu se standardními potrubními systémy a šroubením. Instalatéři pracující s závitovými spoji v otopných systémech najdou tuto těsnící podložku vhodnou pro těsnění spojů mezi konci potrubí a šroubením.

Její bezasbestové složení zajišťuje dodržování bezpečnostních a environmentálních standardů, což z ní dělá preferovanou volbu pro systémy, kde je bezpečnost materiálu prioritou. Těsnící podložka je navržena tak, aby udržovala těsné těsnění za provozních podmínek, které zahrnují vysoký tlak a zvýšené teploty, a je tedy vhodná pro použití v tlakových otopných okruzích a systémech teplé vody.

Technické parametry

Jmenovitý tlak	PN 16
Kód	1727GES33
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že těsnící podložka je vhodná pro systémy pracující při až 16 bar. Tato hodnota je důležitá pro zajištění kompatibility s tlakovými úrovněmi v běžných otopných a teplé vodě systémech. Maximální provozní teplota +180°C umožňuje použití těsnící podložky v prostředích s vysokými teplotami, jako jsou systémy centrálního vytápění. Tloušťka 1,8 mm je vhodná pro standardní závitové spoje, což zajišťuje bezpečné a netěsné těsnění při správné instalaci.

Instalace a připojení

Těsnící podložka je navržena pro instalaci do závitových šroubení s 1/2 palcovým připojením. Používá se mezi závity samce a sice šroubení k vytvoření těsnění. Během instalace by měla být těsnící podložka umístěna na samcův závit před zasunutím šroubení do místa. Je důležité zajistit, že těsnící podložka není poškozena během instalace a že závity jsou čisté a bez nečistot. Běžnou chybou je přetížení šroubení, což může způsobit nerovnoměrné stlačení těsnící podložky a vést k únikům. Instalatéři by měli dodržovat pokyny pro utahování podle DIN 28090, aby zajistili správné těsnění bez poškození těsnící podložky.

Kompatibilita a příslušenství

Tato těsnící podložka je kompatibilní se standardními otopnými a potrubními systémy, které používají závitové šroubení. Je vhodná pro použití s vodou, otopnými kapalinami a v potravinářském průmyslu. K instalaci nejsou potřeba žádné další příslušenství, ale je důležité zajistit, že spojovací plochy šroubení jsou čisté a nepoškozené. Těsnící podložka není zaměnitelná s jinými typy těsnících materiálů, jako je pryž nebo PTFE, díky svému specifickému složení a tloušťce. K produktu nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Těsnící podložka funguje tím, že se stlačí mezi závity samce a sice šroubení k vytvoření těsnění. Materiál je složen z vláken a pryže, což poskytuje flexibilitu a odolnost proti tlaku. Toto složení umožňuje těsnící podložce udržovat těsné těsnění i za kolísavých tlakových a teplotních podmínek. Bezasbestová povaha materiálu zajišťuje, že je bezpečná pro použití v prostředích, kde je bezpečnost materiálu důležitá. Tloušťka 1,8 mm je navržena tak, aby poskytovala dostatečné těsnění bez přílišného stlačení, což zajišťuje dlouhou životnost. Těsnící podložka je určena pro systémy, kde provozní tlak nepřesahuje PN 16 a teplota zůstává pod +180°C.

Služba a provoz

Během provozu těsnící podložka nepožaduje žádnou údržbu. Je však důležité kontrolovat těsnící plochu a těsnící podložku během pravidelných kontrol systému na známky opotřebení nebo poškození. Pokud je zjištěn únik, těsnící podložka by měla být vyměněna. Pro tento produkt nejsou uvedena žádná konkrétní období údržby. Těsnící podložka by měla být vyměněna, pokud se stane křehkou, trhanou nebo jinak poškozenou, protože to může ovlivnit integritu těsnění.

Nejčastější otázky

Může být tato těsnící podložka použita v aplikacích potravinářského průmyslu?
Ano, těsnící podložka je vhodná pro použití v potravinářském průmyslu díky svému bezasbestovému složení a kompatibilitě se standardními požadavky na těsnění.

Je tato těsnící podložka vhodná pro použití s PTFE těsnící páskou?
Ne, těsnící podložka je navržena k použití samostatně a neměla by být kombinována s PTFE těsnící páskou, protože to může ovlivnit výkon těsnění.

Může být těsnící podložka použita v systémech s vyšším tlakem než PN 16?
Ne, těsnící podložka je certifikována pro maximální tlak PN 16. Použití v systémech s vyšším tlakem může vést ke selhání těsnění.

Jaká je maximální teplota pro tuto těsnící podložku?
Těsnící podložka je vhodná pro použití při maximální teplotě +180°C. Překročení této teploty může ovlivnit integritu těsnění.
