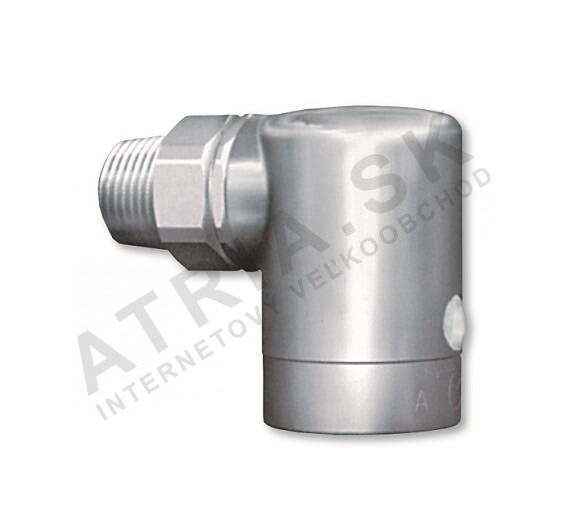

Plynový uzávěr, 1/2 palce M x RS IVAR.R4-T

Detailní popis produktu

Plynový uzávěr je klíčovou součástí plynových rozdělovacích systémů, běžně používanou v bytových i komerčních budovách, kde jsou potřeba flexibilní plynové přípojky. Používá se k připojení flexibilních plynových hadic k pevným potrubím, čímž zajišťuje bezpečné a netěsné spojení. Instalatéři pracující s plynovými systémy musí zajistit správné zarovnání a těsnění spojení, aby byla zajištěna integrita a bezpečnost systému. Přístroj se běžně používá spolu s flexibilními plynovými hadicemi a plynovými spotřebiči, jako jsou kotle a kuchyňská zařízení.

Plynové uzávěry jsou nezbytné v systémech, kde je potřeba flexibilita pro případ pohybu nebo tepelné roztažnosti. Často se instalují v místech, kde je pevné potrubí nepoužitelné, například za stěnami nebo pod podlahou. Přístroj musí být vybrán podle provozních podmínek systému, včetně tlaku a teplotního rozsahu, aby byla zajištěna dlouhodobá funkčnost a bezpečnost.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Hmotnost	0,303 kg
Kód	R4TAS030C00
Značka	IVAR

Technické parametry definují provozní limity a materiálové vlastnosti plynového uzávěru. Maximální pracovní tlak 0,5 bar zajišťuje kompatibilitu se standardními plynovými distribučními systémy. Teplotní rozsah -40°C až +60°C umožňuje provoz za širokého rozsahu okolních podmínek. Konstrukce z mosazi CW617N s niklovým povlakem poskytuje odolnost proti korozi a mechanickou odolnost, čímž je přístroj vhodný pro dlouhodobé použití v plynových systémech.

Instalace a připojení

Plynový uzávěr se instaluje pomocí závitu (M) na jedné straně a zástrčného spojení (RS) na druhé. Závit M se připojí k pevnému potrubí, zatímco spojení RS přijímá flexibilní plynovou hadici. Během instalace musí instalatér zajistit, že závity jsou čisté a bez nečistot, aby se zabránilo únikům. Hadici je třeba pevně připojit k zástrčnému spojení a zajistit, aby nedošlo k neúmyslnému odpojení. Běžné chyby při instalaci zahrnují nesprávné utažení závitů, což může vést k únikům plynu, a nesprávné zarovnání hadice s připojením. Je také důležité ověřit, že hadice je kompatibilní s plynovým uzávěrem a že pracovní tlak systému nepřesahuje maximální hodnotu 0,5 bar. Po instalaci by měl být proveden tlakový test, aby byla potvrzena integrita spojení.

Kompatibilita a příslušenství

Tento plynový uzávěr je specificky navržen k použití s flexibilními plynovými hadicemi IVAR.RT-E a IVAR.R4-T. Není kompatibilní s jinými typy nebo značkami hadic. Při instalaci přístroje je třeba mít k dispozici vhodnou flexibilní hadici a případné potřebné adaptéry nebo přípojky. Pro standardní instalace nejsou potřeba žádné další příslušenství. Přístroj je určen pro použití v plynových systémech, které splňují normy PTN 704 05 a STN EN 14800.

Technický popis pro projektanty

Plynový uzávěr funguje tak, že poskytuje bezpečné a flexibilní spojení mezi pevným potrubím a plynovými spotřebiči. Tělo z mosazi CW617N s niklovým povlakem zajišťuje odolnost a odolnost proti korozi, zatímco vnitřní těsnící mechanismus zabrání úniku plynu. Přístroj je integrován do plynového systému, aby umožnil pohyb a flexibilitu bez ohrožení bezpečnosti. Princip požárního uzávěru je založen na tepelné aktivaci: když okolní teplota dosáhne přibližně 100°C, uvolňovací prvek v těle uzavře plynový přívod, aby zabránil dalšímu úniku v případě požáru. Doba životnosti přístroje závisí na kvalitě instalace, provozních podmínkách a četnosti pravidelných kontrol. Vlastnosti materiálu mosazného těla a těsnících komponent určují odolnost přístroje vůči opotřebení a vlivům prostředí. Správná integrace do systému zajišťuje, že plynový uzávěr funguje podle úmyslu a přispívá k celkové bezpečnosti a efektivitě plynové distribuční sítě.

Údržba a provoz

Plynový uzávěr vyžaduje minimální údržbu během běžného provozu. Je však důležité pravidelně kontrolovat spojení na známky opotřebení, koroze nebo úniků. Integrita těsnění by měla být kontrolována během pravidelné údržby, aby bylo zajištěno, že spojení zůstává bezpečné. Pokud je zjištěno jakékoliv poškození nebo opotřebení, přístroj by měl být okamžitě vyměněn, aby se zabránilo potenciálním únikům plynu. Požární uzávěr nevyžaduje pravidelnou údržbu, ale by měl být ověřen během instalace a po každém významném změně systému. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro kontrolu a údržbu.

Nejčastější otázky

Může být plynový uzávěr připojen k flexibilní plynové hadici s jiným typem závitu?
Ne, plynový uzávěr je specificky navržen pro použití s zástrčným spojením RS a není kompatibilní s jinými typy hadic nebo konfiguracemi závitů.

Jaký je maximální pracovní tlak plynového uzávěru?
Maximální pracovní tlak je 0,5 bar. Překročení tohoto tlaku může ohrozit integritu spojení a mělo by být vyhýbáno.

Jak funguje požární uzávěr?
Požární uzávěr se aktivuje, když okolní teplota dosáhne přibližně 100°C. V tomto okamžiku uvolňovací prvek v těle přístroje uzavře plynový přívod, aby zabránil dalšímu úniku v případě požáru.

Je plynový uzávěr vhodný pro použití v exteriérech?
Přístroj je vhodný pro použití v širokém rozsahu teplot, od -40°C do +60°C. Doporučuje se však instalovat ho v místě chráněném před přímým vlivem počasí, aby byla zajištěna dlouhodobá funkčnost.
