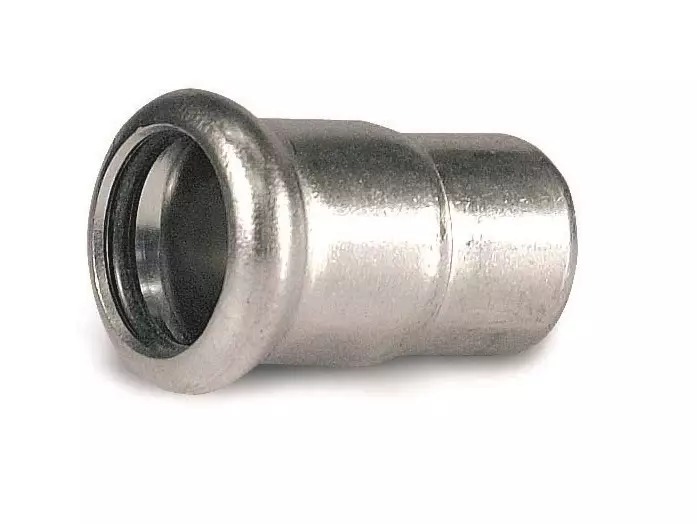

Trubková víko - N - 15mm

Detailní popis produktu

Těsnění konců potrubí je klíčovou úlohou při instalaci a údržbě topných, potrubních a průmyslových systémů. Bez ohledu na to, zda pracujete na bytových, komerčních nebo průmyslových projektech, montéři často potřebují těsnit nepoužívané konce potrubí, aby zabránili znečistění, úniku tlaku nebo selhání systému. Toto nerezové trubkové víko je speciálně navrženo pro zatloukací spoje v systémech jako sanitární instalace, hasicí trysky, topné okruhy, linky stlačeného vzduchu a solární systémy. Při správné instalaci zajistí bezpečné a netěsné těsnění a je vhodné jak pro dočasné, tak trvalé těsnící aplikace.

Korektní těsnění je zásadní pro udržení integrity systému a prevenci problémů jako koroze, znečistění nebo nestabilita tlaku. Toto víko je navrženo pro použití s potrubím o jmenovitém průměru 15 mm a musí být instalováno podle specifikací výrobce, aby zajistilo spolehlivé spojení. Není vhodné pro použití v otevřených systémech nebo v místech, kde se očekávají dynamické tlakové změny, bez dalších kontrol.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnicí kroužek
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN50.15
Značka	IVAR

Jmenovitý tlak PN16 znamená, že víko vydrží maximální pracovní tlak 16 bar při referenční teplotě. Rozsah provozních teplot od -20°C do +120°C umožňuje jeho použití v systémech studené i teplé vody. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby víko vyhovovalo požadavkům konkrétního prostředí a podmínek systému.

Montáž a připojení

IVN50.15 se montuje zatloukacím způsobem, což vyžaduje kompatibilní zatloukací nástroj a formy. Víko se položí na konec potrubí a zatluče do požadované hloubky podle doporučení výrobce. EPDM těsnicí kroužek zajistí těsné těsnění při stlačení během montáže. Je důležité ověřit, že konec potrubí je čistý, bez ostrých hran a v příslušných rozměrových tolerancech. Běžnou chybou je nedostatečná hloubka zatloukání, což může vést k únikům nebo nestabilnímu spojení. Vždy zkontrolujte nastavení zatloukacího nástroje a ujistěte se, že indikační značka na víku je plně zapojena, aby byla potvrzena správná montáž.

Kompatibilita a příslušenství

Toto trubkové víko je kompatibilní se standardními zatloukacími systémy z nerezové oceli. Je navrženo pro použití s potrubím o jmenovitém průměru 15 mm a vyžaduje kompatibilní zatloukací nástroj pro montáž. K základní montáži nejsou potřeba žádné další příslušenství, ale musí být k dispozici vhodný zatloukací nástroj a formy. Pro větší systémy nebo složitější instalace mohou být v závislosti na aplikaci potřeba další těsnící komponenty nebo nástroje.

Technický pozadí pro projektanty

Víko funguje tím, že těsní konec potrubí zatloukacím spojem, který využívá mechanickou deformaci k vytvoření těsného těsnění. Nerezové tělo poskytuje odolnost proti korozi a mechanickou pevnost, zatímco EPDM těsnicí kroužek zajistí pružné a odolné těsnění. Vlastnosti materiálu 1.4404 (AISI 316L) nerezové oceli z něj dělají vhodný materiál pro širokou škálu médií, včetně vody, vzduchu a inertních plynů. Integrace do systému závisí na správné hloubce montáže a zarovnání s potrubím. Doba životnosti a účinnost víka jsou ovlivněny kvalitou zatloukacího spoje, stavem konce potrubí a provozními podmínkami systému.

Služba a provoz

Víko je navrženo pro dlouhodobé použití a nepožaduje pravidelnou údržbu za běžných provozních podmínek. Je však důležité pravidelně kontrolovat spojení na známky úniku, koroze nebo mechanické poškození. Pokud systém dlouhodobě nefunguje, doporučuje se před restartem zkontrolovat integrity těsnění. Nejsou požadovány konkrétní intervaly údržby, ale jakékoliv viditelné poškození nebo známky opotřebení by měly být okamžitě odstraněny, aby se zabránilo selhání systému.

Nejčastější otázky

Může být IVN50.15 použit ve solárních topných systémech?
Ano, víko je vhodné pro solární topné systémy, protože vydrží provozní teploty až do +120°C a je kompatibilní s médiy běžně používanými v těchto systémech.

Je víko vhodné pro použití v systémech stlačeného vzduchu?
Ano, víko je vhodné pro systémy stlačeného vzduchu, protože je navrženo pro jmenovitý tlak PN16 a může zvládnout typické tlakové a teplotní podmínky v těchto aplikacích.

Může být víko použito v otevřených systémech?
Ne, víko není vhodné pro použití v otevřených systémech, protože je navrženo pro tlakové aplikace a nemusí poskytnout dostatečné těsnění v nezatížených prostředích.

Co se má udělat, pokud víko nedokáže správně těsnit po instalaci?
Pokud víko nedokáže těsnit, je pravděpodobné, že hloubka zatloukání byla nedostatečná nebo konec potrubí nebyl správně připraven. Víko by mělo být odstraněno a znovu nainstalováno podle správného postupu, aby bylo zajištěno bezpečné spojení.
