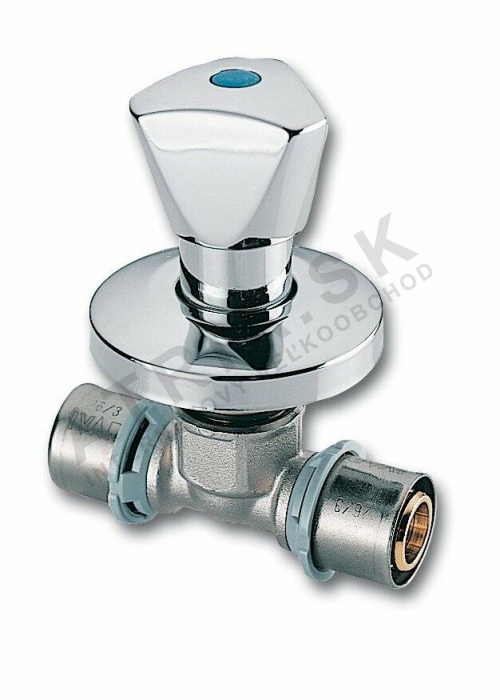

Zapínací ventil PRESS - skrytý, 16 x 16, 512069 IVAR.PT 5726
Kód: 512069Související produkty
Detailní popis produktu
Skryté zapínací ventily se často používají ve venkovských i komerčních budovách pro vodovodní a topné systémy. Umožňují izolaci konkrétních částí potrubní sítě bez nutnosti viditelných komponentů. Tato verze je vhodná pro aplikace, kde musí být ventil zabudován do stěn nebo podlah, například do systémů podlahového vytápění nebo skrytých potrubních tras. Montáž vyžaduje přesné zarovnání a bezpečné stlačení, aby byla zajištěna bezneteknost provozu. Ventil se obvykle používá v systémech s potrubím ALPEX, kde je metoda stlačení běžnou praxí.
Takové ventily jsou často používány v novostavbách a rekonstrukcích, kde je místo omezené a důležitá je estetika. Používají se také v systémech, kde je přístup k ventilu omezen, což znamená, že kompaktní a spolehlivý design je zásadní. Integrace do systému musí být pečlivě plánována, aby se minimalizovaly případné komplikace při pozdější údržbě. Ventil musí být nainstalován tak, aby byl snadno dostupný v případě potřeby údržby, přesto však zůstává skrytý.
Technické parametry
| Materiál | Mosaz s niklovým povlakem CW617N |
|---|---|
| Pracovní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,502 kg |
| Kód | 512069 |
| Značka | IVAR |
Montáž a připojení
Instalační proces zahrnuje přípravu konců potrubí ALPEX a stlačení ventilu na ně pomocí kompatibilního stlačovacího nástroje. Velikost připojení je 16 x 16 mm, což odpovídá vnitřnímu průměru potrubí. Je důležité zajistit, že potrubí je čisté a bez ostrých hran před stlačením. Stlačovací nástroj musí být správně kalibrován, aby byla zajištěna bezpečná a netěsná spojka. Běžné chyby při montáži zahrnují použití nesprávných nástrojů, nedostatečný stlačovací tlak nebo špatné zarovnání ventilu s osou potrubí. Po instalaci by měla být provedena tlaková zkouška, aby byla ověřena integrita spojení.Kompatibilita a příslušenství
Tento ventil je specificky navržen pro použití s potrubím ALPEX a vyžaduje kompatibilní stlačovací nástroje pro instalaci. Není vhodný pro použití s jinými materiály potrubí nebo metodami připojení. Při objednávce zkontrolujte, zda jsou k dispozici vhodné stlačovací nástroje a případně potřebné těsnící materiály. Pro tuto verzi nejsou uvedeny žádné alternativní nebo související produkty.Technický pozadí pro projektanty
Ventil funguje tím, že přeruší proud tekutiny potrubím, jakmile je aktivováno uzavírací zařízení. Tělo z mosazi s niklovým povlakem (CW617N) poskytuje odolnost proti korozi a odolnost v mokrém prostředí. Nerezová vložka přidává konstrukční tuhost stlačovací spojce, zatímco těsnění z EPDM zajišťuje hermetické a trvanlivé těsnění. Integrace do systému závisí na rozvrhu potrubní sítě a dostupnosti ventilu. Doba trvanlivosti a účinnost ventilu jsou ovlivněny kvalitou instalace, provozními podmínkami a údržbou v průběhu času.Údržba a provoz
Pro tuto verzi nejsou uvedeny konkrétní intervaly údržby. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo netěsnosti. Pokud je ventil podezřelý z chyby, měl by být odpojen a otestován pod tlakem. V případě netěsnosti může být nutná výměna ventilu. Skrytá instalace znamená, že jakákoli údržba by měla být plánována dopředu, aby se minimalizovaly nepříjemnosti.Nejčastější otázky
Lze tento ventil použít s měděným nebo ocelovým potrubím?
Ne, tento ventil je specificky navržen pro potrubí ALPEX a vyžaduje metodu stlačení. Není kompatibilní s jinými materiály potrubí nebo typy připojení.
Je možné nainstalovat tento ventil ve svislé poloze?
Ano, ventil lze instalovat ve kterékoliv poloze, pokud je správně stlačený a zarovnaný s osou potrubí.
Jaký je maximální povolený tlak pro tento ventil?
Ventil má nominální tlak PN 10, což odpovídá maximálnímu pracovnímu tlaku 10 bar za standardních podmínek.
Lze ventil použít ve spalinových systémech?
Ne, maximální pracovní teplota je +120 °C, což je vhodné pro teplou vodu, ale ne pro systémy páry.
Doplňkové parametry
| Kategorie: | Uzavírací ventily |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.502 kg |
| EAN: | 512069 |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 29.11.2024 11:49:58 |
