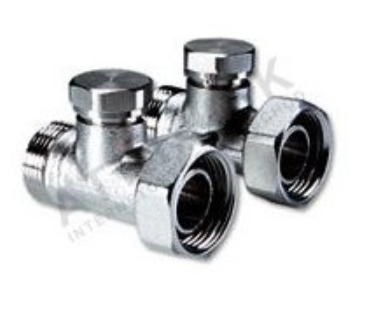

Vekoluxivar dvojpotrubní - přímý, M 24 x 3/4 palce IVAR.DD 343

Detailní popis produktu

Tento přímý dvojpotrubní ventil se běžně používá v bytových i komerčních otopných soustavách, kde je třeba přesná regulace průtoku a bezpečné uzavírání. Instaluje se mezi přívodní a odtokové potrubí otopného tělesa, což umožňuje správu teploty jednotlivých místností. Ventil je vhodný jak pro nové instalace, tak pro modernizace soustav, zejména v systémech s měděným nebo plastovým potrubím. Podporuje integraci s různými typy otopných těles, což zajišťuje flexibilitu v návrhu soustavy.

Instalatéři pracující s centrálním vytápěním znají tento ventil jako ideální řešení pro připojení otopných těles pomocí stlačovacích spojek. Jeho konstrukce umožňuje přímou montáž na měděné nebo plastové potrubí pomocí stlačovacích spojek IVAR, čímž se v mnoha případech eliminují potřebné adaptéry. Robustní konstrukce zajišťuje spolehlivou funkci v systémech pracujících za běžných domácích teplot a tlaků.

Technické parametry

Montáž a připojení

Montáž začíná ověřením typu připojení a shody závitů M24 x 3/4 palce s odpovídajícím potrubím. Ventil se připojuje přímo ke měděným nebo plastovým potrubím pomocí stlačovacích spojek IVAR (TR pro měď, TA pro Alpex a TP pro plast). Ujistěte se, že všechny stlačovací spojky jsou utaženy podle momentových specifikací výrobce, aby se zabránilo únikům. Při připojení k otopným tělesům Kermi, Cosmonova nebo Buderus není potřeba žádný další adaptér. Pro modely Korado, Purmo nebo Korad je nutný adaptér IVAR.AVK 01.

Před finálním utažením zkontrolujte výřez těla ventilu a potrubí, aby nedošlo ke zatížení spojek. Běžné chyby při montáži zahrnují nesprávné zapojení závitů, přetížení spojek a nedodržení správného adaptéru pro nekompatibilní otopná tělesa. Vždy zajistěte, že systém je vyčerpán a vyprázdněn, než začnete pracovat, aby nedošlo k úrazu nebo poškození.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s různými typy otopných těles, včetně Kermi, Cosmonova a Buderus, bez potřeby dalších adaptérů. Pro otopná tělesa Korado, Purmo a Korad je nutný adaptér IVAR.AVK 01, který je třeba objednat zvlášť. Stlačovací spojky (IVAR.TR, IVAR.TA, IVAR.TP) jsou potřeba pro připojení ke měděným, Alpex a plastovým potrubím. Tyto spojky by měly být vybrány podle materiálu stávajícího potrubí, aby byla zajištěna bezpečná a netěsná instalace.

Technický pozadí pro projektanty

Ventil funguje jako regulátor a uzavírací zařízení, což umožňuje manuální nastavení průtoku v otopné soustavě. Mosazné tělo s niklovým povlakem zajišťuje dobrou tepelnou vodivost a odolnost proti korozi, což zaručuje dlouhou spolehlivost. Legura CW617N poskytuje zvýšenou mechanickou pevnost a odolnost za běžných provozních podmínek. Ventil se integruje bez problémů do standardních otopných obvodů, což podporuje vyvážené rozdělení průtoku a efektivní přenos tepla. Účinnost systému závisí na správném rozměrovém výběru, správné montáži a použití kompatibilních spojek a otopných těles.

Servis a provoz

Doporučuje se pravidelné vizuální kontroly, aby byly identifikovány známky opotřebení, úniků nebo koroze kolem těla ventilu a spojek. Pokud jsou zjištěny jakékoliv problémy, systém by měl být vyčerpán a ovlivněné komponenty prohlédnuty nebo vyměněny. Nejsou stanoveny konkrétní intervaly servisu pro tento ventil, ale musí být prováděn dle pokynů výrobce. Během běžné údržby systému zajistěte, že všechny stlačovací spojky jsou utažené a ventil funguje hladce bez případného přídržení nebo odporu.

Nejčastější otázky

Může být ventil připojen přímo ke měděnému potrubí?
Ano, může být připojen ke měděnému potrubí pomocí stlačovacích spojek IVAR.TR. Ujistěte se, že jsou spojky správně rozměrově a utaženy podle pokynů výrobce.

Je při montáži na otopná tělesa Korado potřeba adaptér?
Ano, je potřeba adaptér IVAR.AVK 01 pro kompatibilitu s otopnými tělesy Korado, Purmo a Korad. Tento adaptér je třeba objednat zvlášť.

Může být ventil použit s plastovým potrubím?
Ano, je kompatibilní s plastovým potrubím pomocí stlačovacích spojek IVAR.TP. Ujistěte se, že jsou spojky vhodné pro typ a velikost použitého plastového potrubí.

Jaká je maximální provozní teplota ventilu?
Ventil je určen pro maximální provozní teplotu +120°C. Je vhodný pro použití v běžných domácích otopných systémech pracujících v tomto rozsahu teplot.
