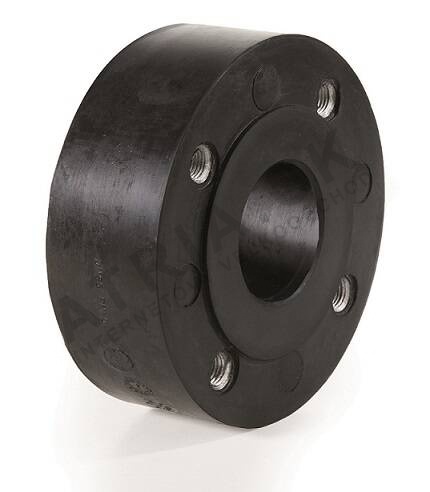

Těsnicí kroužek na tlumení vibrací - řada W8 - DN 100; L=70mm; EPDM

Detailní popis produktu

Těsnicí kroužky na tlumení vibrací jsou zásadní komponenty v průmyslových a komerčních systémech HVAC, sítích pro distribuci vody a instalacích stlačeného vzduchu. Tyto systémy často způsobují mechanické vibrace z čerpadel, ventilátorů a kompresorů, které mohou vést k šíření hluku a zatížení konstrukce. Kroužek se instaluje mezi části potrubí se šroubením, aby absorboval tyto vibrace a zabránil jejich přenosu potrubím. Používá se běžně ve vytápění, větrání a klimatizaci (HVAC), stejně tak v systémech pro vodovod a stlačený vzduch, kde je potřeba izolace proti vibracím.

Správné začlenění těsnicích kroužků na tlumení vibrací zajišťuje stabilitu systému a snižuje riziko únavového poškození spojení potrubí. Montéři musí zohlednit provozní podmínky, včetně teplotního rozsahu a typu médií, aby zajistili dlouhodobou funkčnost a spolehlivost. Kroužek není vhodný pro páru, plyny nebo kapaliny na bázi uhlíků, což je třeba brát v úvahu při návrhu systému a výběru komponent.

Technické parametry

Montáž a připojení

Montáž spočívá v umístění kroužku mezi dvě části potrubí se šroubením a zabezpečení šrouby. Šroubení musí být čistá a bez nečistot, aby bylo zajištěno těsné spojení. Jmenovitý průměr (DN 100) odpovídá průměru otvoru v šroubení, a typ šroubení musí odpovídající návrhu systému (PN 10 podle EN 1092-1). Běžné chyby při montáži zahrnují šikmost šroubení, přetížení šroubů a nekontrolu stavu těsnicího prvku před montáží. Doporučuje se vizuální kontrola a kontrola rovnosti šroubení před utažením šroubů.

Kompatibilita a příslušenství

Tento kroužek je kompatibilní s potrubními systémy se šroubením navrženými pro vodu, roztoky glykolu (až 50 %) a stlačený vzduch. Není vhodný pro páru, plyny nebo média na bázi uhlíků. Pro standardní montáž nejsou potřeba žádné další příslušenství. Kroužek je navržen k použití se šroubením a musí být vybrán podle požadovaného tlaku a teploty systému. Pro tuto verzi nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

Kroužek funguje tím, že přes EPDM těsnicí prvek pohltí mechanické vibrace. Šroubení umožňuje snadnou montáž a demontáž, zatímco vlastnosti těsnicího materiálu zajišťují odolnost vůči vodě a glykolu. Kroužek se integruje do systému, aby zabránil přenosu vibrací z mechanického zařízení do potrubní sítě. Doba životnosti a účinnost závisí na provozních podmínkách, včetně teploty, tlaku a typu médií. Kroužek není vhodný pro vysoké teploty nebo tlaky mimo jeho specifikované limity.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby byl kroužek v dobrém stavu a nadále efektivně fungoval. Zkontrolujte případné známky opotřebení, deformace nebo chemické degradace těsnicího prvku. Pokud kroužek ukazuje známky poškození nebo snížené funkčnosti, měl by být vyměněn. V technických datech nejsou uvedena konkrétní období údržby, ale doporučuje se pravidelná údržba podle pokynů výrobce.

Nejčastější otázky

Může být kroužek použit ve systémech s párou?
Ne, kroužek není vhodný pro systémy s párou. Těsnicí materiál a konstrukce jsou určeny pouze pro vodu, roztoky glykolu a stlačený vzduch.

Jaká je maximální povolená teplota pro kroužek?
Kroužek je určen pro teplotní rozsah -10°C až +100°C. Překročení tohoto rozsahu může ovlivnit výkon a integritu těsnicího prvku.

Je kroužek kompatibilní s šroubením jiných tlakových tříd?
Kroužek je navržen pro šroubení PN 10. Může být objednán pro šroubení PN 6 na požadavek, ale není kompatibilní s vyššími tlakovými třídami bez úpravy.

Může být kroužek použit s kapalinami na bázi uhlíků?
Ne, kroužek není vhodný pro kapaliny na bázi uhlíků. Těsnicí materiál není odolný vůči těmto médiím a jeho použití může vést k degradaci a selhání kroužku.
