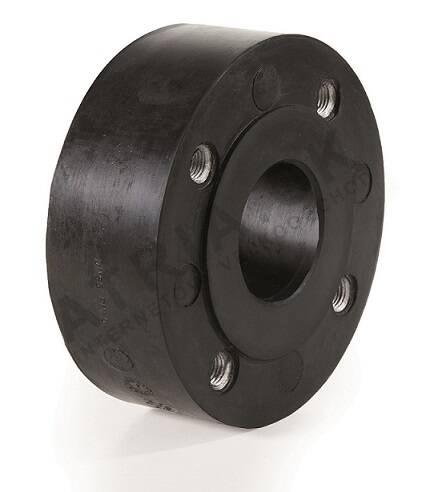

Tlumicový vložka - řada W8 - DN 200; L=90mm; EPDM

Detailní popis produktu

Tlumicové vložky jsou nezbytné v HVAC a potrubních soustavách, kde je třeba omezit mechanické vibrace a přenos hluku. Tyto komponenty jsou běžně používány v topných, větracích a dodacích vodních soustavách ve společenských a průmyslových budovách. Instalatéři a technici pracující na těchto soustavách často potřebují izolovat úseky potrubí od konstrukčních prvků, aby zabránili šíření mechanického hluku a vibrací. To je zvláště důležité v soustavách s čerpadly, kompresory nebo jinými vibrujícími zařízeními. Tlumicové vložky řady IVAR W8 jsou navrženy tak, aby splňovaly tyto požadavky, a nabízejí spolehlivou funkci v různých tekutinových soustavách.

Při integraci těchto vložek do soustavy je důležité zvážit provozní podmínky a typ transportované tekutiny. Materiał a návrh vložky musí být kompatibilní s médiem soustavy a s okolními podmínkami. V soustavách, kde se používají glykolové tekutiny, poskytuje EPDM těsnicí prvek potřebnou chemickou odolnost. Vložka je vhodná také pro použití ve vodovodních a HVAC aplikacích, kde jsou provozní teplota a tlak v rámci stanovených mezí.

Technické parametry

Materiál - šroubení	Ocel galvanizovaná
Jmenovitý průměr	DN 200
Třída tlaku	PN 10
Hmotnost	15,55 kg
Kód	W8500200
Značka	IVAR

Technické parametry IVAR W8500200 jsou kritické pro správné rozměřování a kompatibilitu soustavy. Jmenovitý průměr DN 200 zajišťuje, že vložka může být integrována do větších potrubních soustav, zatímco třída tlaku PN 10 ukazuje její vhodnost pro nízkotlaké a středotlaké aplikace. EPDM těsnicí prvek poskytuje flexibilitu a odolnost, což je ideální pro soustavy s vodou nebo glykolovými směsmi. Tyto parametry pomáhají instalatérům vybrat správný komponent pro konkrétní aplikaci, čímž zajišťují spolehlivou funkci a dlouhou životnost.

Montáž a připojení

Montáž IVAR W8500200 zahrnuje připojení vložky mezi dvě části potrubí se šroubením. Šroubení musí být zarovnáno a utaženo podle momentových specifikací výrobce, aby bylo zajištěno bezpečné a netěsné připojení. Vložka je navržena pro použití s šroubením PN 10 dle EN 1092-1. Před montáží je důležité ověřit, že povrchy šroubení jsou čisté a bez nečistot, aby nedošlo ke poškození těsnicího prvku. Běžnou chybou během montáže je přetížení šroubů, což může deformovat EPDM těsnicí prvek a snížit jeho účinnost. Instalatéři by měli také zajistit, že vložka není vystavena bočním silám, které by mohly způsobit poškození nebo předčasné opotřebení.

Kompatibilita a příslušenství

IVAR W8500200 je kompatibilní s širokou škálou HVAC a vodovodních soustav, které používají šroubení. Je vhodný pro použití s vodou a glykolovými směsmi až do koncentrace 50%. Pro soustavy pracující při nižším tlaku je k dispozici verze PN 6 na vyžádání. Při objednávce je důležité zajistit, že šroubení a šrouby použité jsou kompatibilní se specifikacemi vložky. Pro standardní montáže se obvykle nepožaduje žádné další příslušenství, ale doporučuje se ověřit požadavky soustavy a poradit se s technickou dokumentací výrobce pro konkrétní pokyny.

Technický pozadí pro projektanty

IVAR W8500200 funguje jako tlumicový vložka tím, že umožňuje omezený pohyb mezi připojenými částmi potrubí. EPDM těsnicí prvek poskytuje flexibilitu, přičemž zároveň udržuje těsné uzavření, zabrání úniku tekutin a zmenšuje přenos mechanických vibrací. Šroubení jsou vyrobeny z oceli galvanizované, což zajišťuje odolnost proti korozi a odolnost v různých prostředích. Rozsah provozních teplot -10°C až +100°C zajišťuje vhodnost vložky pro topné i chlazení aplikace. Účinnost vložky je ovlivněna provozními podmínkami soustavy, včetně tlaku, teploty a typu transportované tekutiny. Správná integrace do soustavy zajišťuje, že vložka funguje podle očekávání, minimalizuje hluk a vibrace a zároveň udržuje integritu soustavy.

Provoz a údržba

Během provozu vyžaduje IVAR W8500200 minimální údržbu. Pravidelné kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, jako jsou trhliny nebo deformace EPDM těsnicího prvku. Šroubení by měla být také kontrolována na utažení a zarovnání. Pokud je vložka vystavena podmínkám mimo své specifikované provozní rozsahy, jako jsou vysoké teploty nebo nekompatibilní tekutiny, může být její výkon kompromitován. V takových případech by měl být komponent nahrazen, aby byla zajištěna spolehlivost soustavy. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se sledovat stav vložky během pravidelné údržby soustavy.

Nejčastější otázky

Může být IVAR W8500200 použit ve spouštění?
Ne, vložka není vhodná pro spouštění. EPDM těsnicí prvek a materiálové vlastnosti z něj dělají nekompatibilní s aplikacemi na páru.

Je IVAR W8500200 vhodný pro použití s glykolovými směsmi?
Ano, vložka je vhodná pro vodu s obsahem glykolu až do 50%. EPDM těsnicí prvek poskytuje potřebnou chemickou odolnost pro takové aplikace.

Může být IVAR W8500200 použit s šroubením jiné třídy tlaku?
Vložka je navržena pro použití s šroubením PN 10. Na vyžádání je k dispozici verze PN 6, ale neměla by být použita s šroubením vyšší třídy tlaku bez souhlasu výrobce.

Jaká je maximální provozní teplota pro IVAR W8500200?
Maximální provozní teplota je +100°C. Překročení této teploty může ovlivnit výkon a životnost těsnicího prvku.
