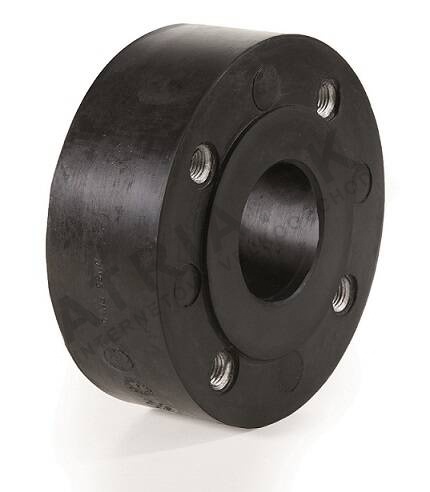

Tlumicový podložka - řada W8 - DN 25; L=70mm; EPDM

Detailní popis produktu

Tlumicové podložky jsou nezbytné v klimatizačních systémech, rozvodech vody a stlačeného vzduchu, kde mohou mechanické vibrace procházet potrubím. Tyto podložky se často používají ve stavebních a průmyslových objektech, včetně topných systémů, větracích jednotek a chlazených vodních okruhů. Pomáhají izolovat zařízení, jako jsou čerpadla, kompresory a výměníky tepla, od zbytku systému, čímž snižují hluk a opotřebení připojených komponent. Instalatéři a technici pracující v těchto prostředích často integrují tyto podložky během návrhu systému nebo při rekonstrukci, aby zvýšili provozní efektivitu a trvanlivost.

Properní výběr a instalace tlumicových podložek jsou kritické pro dosažení požadovaného výkonu. Podložka musí být kompatibilní s provozními podmínkami systému, včetně tlaku, teploty a typu média. Musí být také správně zarovnána a zabezpečena, aby se zabránilo poškození a přenosu napětí. To zajišťuje, že podložka funguje podle očekávání, udržuje integritu systému a snižuje riziko mechanického selhání.

Technické parametry

Materiál - příruby	Galvanizovaný ocel
Jmenovitý průměr	DN 25
Jmenovitý tlak	PN 10
Hmotnost	2,293 kg
Kód	W8500025
Značka	IVAR

Jmenovitý průměr (DN 25) a tlaková třída (PN 10) jsou klíčové faktory při určování vhodnosti podložky pro danou aplikaci. Typ příruby a těsnicí materiál (EPDM) ovlivňují výkon podložky v různých prostředích. Tyto parametry pomáhají při přizpůsobení komponentu hydraulickým a mechanickým požadavkům systému, čímž zajišťují spolehlivý provoz za daných podmínek.

Instalace a připojení

Podložka se připojuje pomocí přírub PN 10, které musí být zarovnány a utaženy podle momentových specifikací výrobce. Délka 70 mm umožňuje dostatečnou flexibilitu při zachování konstrukční pevnosti. Instalatéři by měli ověřit, že povrchy přírub jsou čisté a bez nečistot, aby bylo zajištěno správné těsnění. Běžné chyby při instalaci zahrnují špatné zarovnání, přetížení a použití nekompatibilních těsnicích materiálů, což může vést k únikům nebo snížení účinnosti tlumení. Podložka by měla být instalována mezi dvě pevné části potrubí, aby bylo maximalizováno izolace vibrací.

Kompatibilita a příslušenství

Tato podložka je kompatibilní se standardními systémy s přírubami PN 10 a může být integrována do klimatizačních, vodních a stlačených vzduchových instalací. Není vhodná pro páru, plyny nebo olejová média. Při objednávání se ujistěte, že rozměry přírub a rozložení šroubů odpovídají stávajícímu systému. K dokončení instalace mohou být potřeba další komponenty, jako jsou těsnění, šrouby a nástroje pro zarovnání. Pro tuto verzi nejsou doporučovány žádné konkrétní související produkty.

Technický pozadí pro návrháře

Podložka funguje tak, že přijímá mechanické vibrace prostřednictvím těsnicího prvku z EPDM, který se deformuje za dynamického zatížení, čímž snižuje přenos energie. Galvanizované ocelové příruby poskytují odolné spojení, zatímco materiál EPDM poskytuje odolnost vůči vodě a glykolu. Účinnost podložky závisí na frekvenci vibrací systému a tuhosti připojeného potrubí. Návrháři by měli zohlednit rozměry a vlastnosti materiálu podložky při plánování tepelné roztažnosti a mechanického napětí v systému.

Služba a provoz

Pravidelná kontrola je doporučena k zjištění známek opotřebení, úniků nebo špatného zarovnání. Těsnicí prvek z EPDM by měl zůstat nepoškozený a bez trhlin nebo deformace. Pokud podložka ukazuje známky degradace, měla by být vyměněna, aby byla udržována výkonnost systému. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol systému. Čistota povrchů přírub a správné utažení jsou základní pro dlouhodobou spolehlivost.

Nejčastější otázky

Může být tato podložka použita ve společenstvích páry?
Ne, není vhodná pro páru nebo plynové aplikace. Materiál EPDM a návrh přírub jsou určeny pouze pro vodu a glykolová média.

Jaká je maximální provozní teplota?
Podložka je schválená pro provoz mezi -10°C a +100°C. Překročení tohoto rozsahu může ovlivnit výkon těsnicího prvku z EPDM.

Je tato podložka kompatibilní s olejovými médii?
Ne, není vhodná pro použití s oleji nebo hydrokarbonovými kapalinami. Materiál EPDM může degradovat při vystavení takovým médiím.

Může být tlaková třída přírub změněna na PN 6?
Příruby PN 6 jsou k dispozici po vyžádání, ale standardní konfigurace je PN 10. Toto musí být určeno při objednávání.
