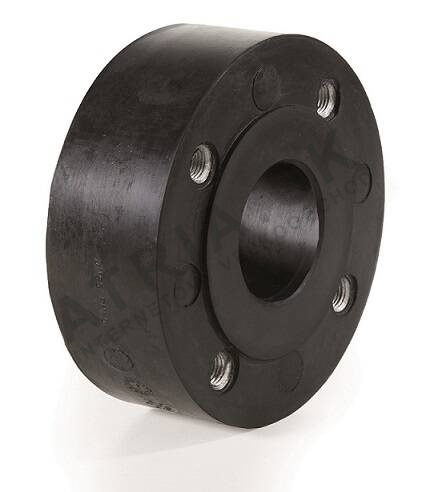

Tlumicí vložka - řada W8 - DN 50; L=70mm; EPDM
Kód: W8500050Související produkty
Detailní popis produktu
Tlumicí vložky jsou základními komponenty v klimatizačních systémech, rozvodech vody a instalacích stlačeného vzduchu. Tyto vložky se používají k izolaci mechanických vibrací a ke snížení přenosu hluku mezi trubkovými úseky a konstrukcemi. V topných, větracích a klimatizačních systémech pomáhají zabránit šíření mechanických oscilací z čerpadel, kompresorů a ventilátorů. V rozvodech vody zajišťují stabilní provoz a snižují opotřebení trubkových spojů. V systémech stlačeného vzduchu pomáhají udržovat integrity systému a snižují akustické rušení.
Properní výběr a instalace tlumicí vložky je zásadní pro výkon a trvanlivost systému. Vložka musí být kompatibilní s pracovním médiem, teplotním rozsahem a tlakovými podmínkami instalace. Měla by být rozměrována tak, aby zahrnovala očekávané mechanické zatížení a pohyb v systému. Materiál těsnicího prvku a těsnicího kroužku musí být vhodný pro provozní podmínky, aby se zabránilo předčasnému selhání nebo degradaci.
Technické parametry
| Materiál - těsnicí kroužek | Galvanizovaná ocel |
|---|---|
| Jmenovitý průměr | DN 50 |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 4,192 kg |
| Kód | W8500050 |
| Značka | IVAR |
Instalace a připojení
Tlumicí vložka se instaluje mezi dvě trubkové úseky pomocí těsnicích ploch. Těsnicí plochy musí být čisté a bez nečistot, aby bylo zajištěno správné těsnění. Vložka se zarovná s otvory pro šrouby a rovnoměrně utáhne příslušným momentem, aby se zabránilo deformaci. Délka 70 mm musí být zohledněna při plánování vzdálenosti mezi komponenty. Běžné chyby při instalaci zahrnují nesrovnání těsnicích ploch, nerovnoměrné utažení šroubů a použití nekompatibilních těsnicích materiálů. Je důležité ověřit typ těsnicí plochy a standard závitu před instalací, aby byla zajištěna kompatibilita s systémem.Kompatibilita a příslušenství
Tato tlumicí vložka je kompatibilní s těsnicími plochami DN 50 a PN 10. Je vhodná pro použití s vodou obsahující až 50 % glykolem. K instalaci mohou být potřeba další komponenty, jako jsou šrouby, matice a těsnicí kroužky. Pro tento model nejsou doporučovány konkrétní související produkty.Technický pozadí pro projektanty
Tlumicí vložka funguje tím, že izoluje mechanické vibrace a snižuje přenos hluku pomocí těsnicího prvku z EPDM. Těsnicí plochy jsou vyrobeny z galvanizované oceli, což poskytuje odolnost proti korozi a konstrukční stabilitu. EPDM materiál je pružný a odolný, což umožňuje pohyb a nesrovnání při zachování těsnosti. Výkon vložky je ovlivněn pracovní teplotou, tlakem a chemickým složením médií. Trvanlivost a účinnost vložky závisí na správném výběru materiálů a na udržování správných podmínek instalace.Služba a provoz
Pravidelná kontrola tlumicí vložky je doporučena, aby byla zajištěna pokračující funkčnost. Zkontrolujte příznaky opotřebení, deformace nebo netěsnosti na těsnicích plochách. Těsnicí prvek by měl být vyměněn, pokud ukazuje známky degradace nebo pokud je ovlivněn výkon systému. Pro tento model nejsou stanoveny konkrétní intervaly údržby.Nejčastější otázky
Může být vložka použita s glykolovými kapalinami?
Ano, vložka je vhodná pro vodu s až 50 % glykolem.
Je vložka kompatibilní se systémy páry?
Ne, vložka není vhodná pro použití s párou.
Může být vložka použita se stlačeným vzduchem?
Ano, vložka je vhodná pro použití se systémy stlačeného vzduchu.
Je vložka vhodná pro použití s uhlíkatými sloučeninami?
Ne, vložka není vhodná pro použití s uhlíkatými sloučeninami nebo kapalinami obsahujícími olej.
Doplňkové parametry
| Kategorie: | BRA.W8.500 - Vibrace tlumící mezikus |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 4.192 kg |
| Jmenovitá světlost (DN): | DN 50 |
| Typ připojení: | příruba |
| Materiál: | ocel / litina |
| Jmenovitá světlost: | DN 50 |
| Jmenovitý tlak: | PN 10 |
| Materiál: | - příruby |
| Posledná aktuálizacia ceny: | 25.11.2024 21:23:13 |
