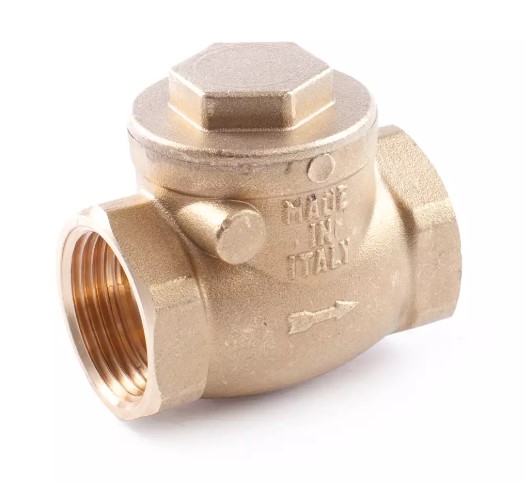

CLAPET vodorovný zpětný ventil - 1/2 palce FF; měkké těsnění na kroužku

Detailní popis produktu

Vodorovné zpětné ventily jsou základními komponenty v otopných a sanitárních soustavách, kde zabrání zpětnému průtoku a zajišťují jednosměrný tok. Tyto ventily se často instalují v čerpacích okruzích, oběhových smyčkách a soustavách teplé vody. V bytových a komerčních budovách pomáhají udržovat efektivitu systému a zabránit poškození způsobenému obratem toku. Montéři a technici pracující v těchto prostředích musí zajistit správné rozměry, orientaci a kompatibilitu s hydraulickými a tepelnými podmínkami systému.

Pro správnou integraci vodorovného zpětného ventilu je třeba věnovat pozornost tlaku systému, průtokovým dynamikám a vlastnostem médií. Ventil musí být instalován v poloze, která umožňuje volný průtok v požadovaném směru a spolehlivé uzavření při obratu toku. Je zvláště důležité v systémech s proměnlivými průtoky nebo kde se čerpadla často zapínají a vypínají.

Technické parametry

Materiál	Mosaz CW617N, ATEST certifikovaná pro vodovodní aplikace
Prováděcí teplota	+80 °C
Jmenovitý tlak	PN 10
Kód	I08406012
Značka	IVAR

Ventil má jmenovitý tlak PN 10, což znamená, že může bezpečně zvládat systémové tlaky až 10 bar. Je vhodný pro provozní teploty až +80 °C, což ho činí vhodným pro aplikace s teplou vodou a vytápění. Materiál, mosaz CW617N, je certifikován pro použití s pitnou vodou, což zaručuje soulad s příslušnými předpisy. Tyto parametry jsou klíčové pro správné rozměření a výběr v souladu s požadavky návrhu systému.

Instalace a připojení

IVAR I08406012 má vnitřní závit (FF) na jmenovité velikosti 1/2 palce. Během instalace je nezbytné zajistit, že ventil je správně orientován, s označením směru průtoku na tělese. Vnitřní závit musí být přizpůsoben odpovídajícímu vnějšímu závitů na potrubí nebo adaptéru. Montéři by měli ověřit, že těsnící plochy jsou čisté a bez nečistot před utažením spojení. Běžné chyby instalace zahrnují nesprávnou orientaci, která může vést k nedostatečnému těsnění, a přetížení, které může poškodit těsnící komponenty nebo tělo ventilu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními sanitárními a otopnými systémy, které používají závitová připojení o průměru 1/2 palce. Často se používá spolu s čerpadly, oběhovými systémy a tlakovými nádobami. Při instalaci zkontrolujte, že maximální provozní tlak a teplota systému nepřekročí jmenovitý tlak ventilu PN 10 a teplotu +80 °C. Pro základní provoz nejsou potřeba žádná další příslušenství, ale v některých aplikacích se doporučuje instalovat síto nebo filtr výše v systému, aby se zabránilo poškození těsnící plochy nečistotami.

Technický pozadí pro návrháře

Pracovní princip IVAR I08406012 je založen na měkkém těsnění kroužku, který se otevírá při průtoku v předepsaném směru a těsně uzavírá při obratu toku. Kroužek je vyroben z flexibilního materiálu, který se přizpůsobuje těsnící ploše, čímž zajišťuje těsné uzavření. Tělo ventilu je vyrobeno z mosazi CW617N, což je olovnatější slitina s dobrým odolností proti korozi a mechanickou pevností. Tento materiál je vhodný pro použití s pitnou vodou a je certifikován podle ATEST standardů. Ventil se integruje do systému tím, že umožňuje průtok v jednom směru a zabrání zpětnému průtoku, což je zásadní pro udržování efektivity systému a prevenci poškození čerpadel a dalších komponent. Doba životnosti a výkon ventilu závisí na čistotě médií, četnosti obratu toku a na tlakových a teplotních podmínkách systému.

Služba a provoz

Pravidelná údržba tohoto ventilu obvykle zahrnuje vizuální kontrolu na známky opotřebení, koroze nebo úniku. Pokud ventil ukazuje známky snížené těsnící funkce, měl by být demontován a prohlédnut. Měkké těsnění kroužku by mělo být kontrolováno na deformace nebo poškození. V technických datech nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly se doporučují v systémech s vysokou proměnlivostí průtoku nebo kde médium obsahuje částice. Ventil by měl být vyměněn, pokud je těsnící plocha opotřebená nebo když kroužek již nedokáže správně uzavřít.

Nejčastější otázky

Může být IVAR I08406012 použit v systému teplé vody?
Ano, ventil je vhodný pro systémy teplé vody, protože je certifikován pro použití s pitnou vodou a může pracovat při teplotách až +80 °C.

Je ventil kompatibilní s systémy pracujícími při 10 bar tlaku?
Ano, ventil má jmenovitý tlak PN 10, což znamená, že může bezpečně zvládat systémové tlaky až 10 bar.

Jaký typ těsnícího mechanismu ventil používá?
Ventil používá měkké těsnění kroužku, které poskytuje těsné uzavření při obratu toku. Tento typ těsnění je efektivní v prevenci zpětného průtoku v otopných a sanitárních systémech.

Může být ventil instalován ve svislé poloze?
Přestože je ventil navržen pro vodorovnou instalaci, může být použit i ve svislé poloze, pokud je zachován směr průtoku a systémové podmínky zůstávají v rámci provozních limitů ventilu.
