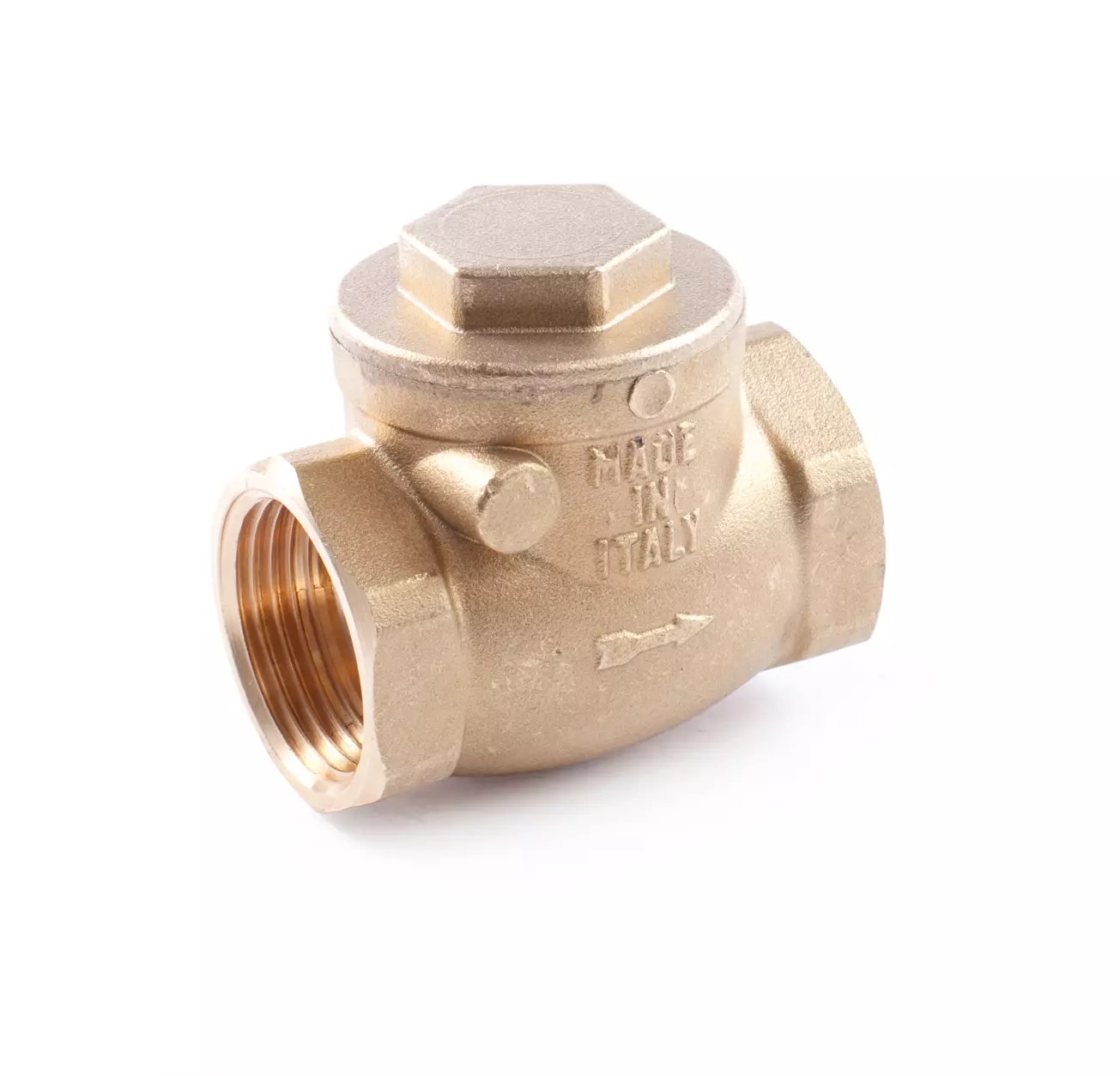

Horizontální nezpětný ventil CLAPET - 1 palce FF; kovový těsnicí povrch

Detailní popis produktu

Tento horizontální nezpětný ventil se často instaluje do topných a sanitárních systémů, kde je důležitá prevence obratu průtoku. Používá se typicky v čerpadlových obvodech, oběhových smyčkách a soustavách pro teplou užitkovou vodu. Kompaktní design umožňuje jeho integraci do úzkých prostor, přičemž zároveň zajišťuje spolehlivé těsnění. Instalatéři pracující na komerčních nebo bytových systémech ho budou považovat za vhodný k použití spolu s odstředivými čerpadly, expanzními nádoby a tepelnými akumulačními jednotkami.

Kovové těsnění zajišťuje odolnost v prostředí teplé vody. Konstrukce ventilu z mosazi a schválení pro pitnou vodu z něj dělá ideální volbu pro systémy, kde je důležitá hygiena a dodržování standardů pro pitnou vodu. Často se používá v kombinaci s potrubím normalizovaným pro spojení o průměru 1 palce, což zajišťuje kompatibilitu s existující infrastrukturou a příslušenstvím.

Technické parametry

Materiál	Mosaz CW617N ATEST pro pitnou vodu
Prováděcí teplota	+80 °C
Nominální tlak	PN 10
Kód	I08401100
Značka	IVAR

Maximální prováděcí teplota +80 °C a nominální tlak PN 10 definují podmínky, za kterých může ventil bezpečně pracovat. Tyto parametry jsou zásadní při výběru správného komponentu pro daný systém, zejména vzhledem k tepelnému zatížení a hydraulickému namáhání, které bude podstupovat během normálního provozu. Kovové těsnění je vhodné pro aplikace, kde je potřeba odolné a netěsné uzavření při kolísavém tlaku.

Instalace a připojení

Pro instalaci horizontálního nezpětného ventilu CLAPET zajistěte, že potrubí je vyčerpáno a očištěno od nečistot. Na vnitřní závit FF naneste vhodný těsnicí prostředek. Ventil zarovnejte směrem průtoku, který je označen na tělese, a spojení utěsněte vhodným nářadím. Po instalaci zkontrolujte jeho polohu, aby nedocházelo k mechanickému namáhání tělesa ventilu. Běžné chyby při instalaci zahrnují nesprávnou orientaci a přetížení, které mohou poškodit těsnící plochy nebo způsobit poškození spojení.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardním potrubím o průměru 1 palce z mědi nebo oceli vybaveným závitem FF. Pro bezpečnou instalaci zajistěte, že všechny spojovací komponenty, jako jsou trubkové svěrné spoje, příruba nebo příslušenství, jsou také hodnoceny pro PN 10 a provozní teploty až +80 °C. Další komponenty, jako izolační ventily nebo tlakově zredukuje zařízení, mohou být potřeba v závislosti na konkrétních požadavcích aplikace.

Technický pozadí pro projektanty

Ventil funguje tak, že umožňuje průtok v přímém směru a automaticky se zavírá při obratu průtoku. Kovové těsnění poskytuje odolné rozhraní mezi diskem a sedlem, což snižuje opotřebení a zajišťuje dlouhodobou těsnost. Materiál mosaz CW617N poskytuje dobré odolnosti korozi v topných soustavách, což podporuje trvanlivost v obou uzavřených i otevřených systémech. Projektanti by měli zohlednit tlakovou ztrátu přes ventil při výpočtu celkových ztrát v obvodu a zajistit, že ventil je instalován v místě přístupném pro kontrolu a údržbu.

Služba a provoz

Při pravidelných kontrolech systému zkontrolujte ventil na známky úniku nebo neobvyklého hluku, které mohou signalizovat vnitřní opotřebení nebo zácpu. Zajistěte, že směrový indikátor zůstává viditelný a neblokován. Výrobce neposkytuje žádné doporučení pro plánovanou údržbu. Nicméně v systémech s vysokým využitím může být vhodné pravidelné demontáž a čištění, aby se odstranily usazeniny nebo nečistoty ovlivňující provoz.

Nejčastější otázky

Může být ventil CLAPET použit v obvodu pro teplou užitkovou vodu?
Ano, pokud systém pracuje v rámci uvedené teplotní meze +80 °C a nominální tlak nepřesahuje PN 10.

Je ventil vhodný pro instalaci do svislých potrubí?
Ne, ventil CLAPET je specificky navržen pouze pro horizontální instalaci. Svislé montáž může ovlivnit těsnicí funkci a způsobit nesprávné uzavření.

Je při instalaci ventilu potřeba samostatného podpěrného rámu?
Podpěra je doporučena, pokud je potrubí vystaveno vibracím nebo pohybu, zejména v blízkosti výstupu čerpadla. To zabrání mechanickému namáhání tělesa ventilu.

Může být ventil manuálně přepnut nebo upraven po instalaci?
Ne, ventil CLAPET je plně automatický a nemá žádné mechanismy pro ruční přepínání nebo úpravu.
