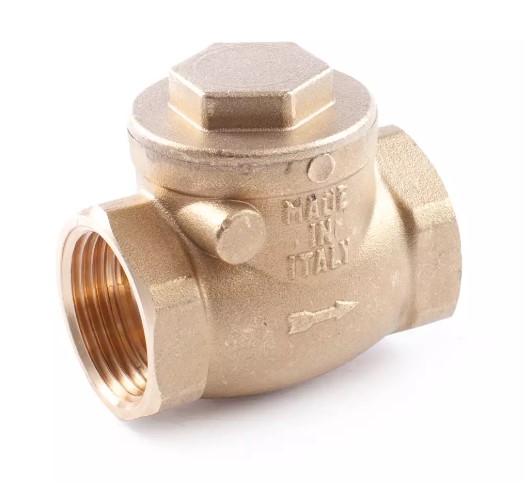

CLAPET vodorovný zpětný ventil – 3" FF; měkké těsnění na klapce

Detailní popis produktu

Tento vodorovný zpětný ventil se běžně používá v bytových i komerčních otopných a sanitárních soustavách. Je instalován v potrubí, aby zabránil zpětnému průtoku médií, jako je voda nebo směsi glykolu, když čerpadla nebo jiné komponenty přestanou fungovat. Instalatéři ho obvykle integrují do uzavřených oběhových systémů, zejména do čerpadlových okruhů, aby udrželi integrity systému a zabránili poškození způsobenému zpětným průtokem. Ventil je vhodný pro použití jak v novostavbách, tak při rekonstrukcích, kde je potřeba řídit směr průtoku.

Tento model je navržen pro aplikace s oběhovými čerpadly, expanzními nádoby a výměníky tepla. Jeho kompaktní konstrukce umožňuje instalaci i v úzkých prostorech, zatímco vnitřní závit zajišťuje kompatibilitu se standardními potrubními příslušenstvím. Měkké těsnění klapky poskytuje nízké opotřebení a hladký provoz za normálních podmínek.

Technické parametry

Instalace a připojení

Instalace vyžaduje připojení ventilu prostřednictvím jeho vnitřního závitu (FF) k potrubí. Ujistěte se, že směr průtoku odpovídá šipce vyznačené na těle. Velikost 3 palce znamená, že se připojuje k větším potrubím běžně používaným v otopných a průmyslových systémech. Před utažením naneste na závity vhodný těsnící prostředek, aby se zabránilo únikům. Zkontrolujte, že je ventil plně otevřený během instalace, aby se zabránilo zatížení klapky a sedlové plochy.

Vyhněte se vyosení mezi ventilem a potrubím, které může způsobit nerovnoměrné zatížení a předčasné poškození. Nepokoušejte se upravit polohu po utažení. Zkontrolujte, že je ventil instalován v místě přístupném pro kontrolu a údržbu. Běžné chyby zahrnují obrácení směru průtoku nebo použití nekompatibilních těsnicích materiálů, které mohou degradovat za provozních podmínek.

Kompatibilita a příslušenství

Tento model je kompatibilní se standardními potrubními systémy s vnitřním závitem 3 palce. Dá se dobře kombinovat s kulovými kohouty značky IVAR a dalšími komponenty téže značky. Při instalaci zkontrolujte, že sousední přípojky a potrubí jsou také klasifikovány pro PN10 a stejný rozsah teplot. Další položky, jako jsou potrubní přechody, těsnící prostředky a montážní konzole, mohou být potřeba v závislosti na místě a rozvrhu instalace.

Technický pozadí pro projektanty

Ventil funguje tak, že umožňuje průtok v přímém směru přes klapku a sedlo, které se otevře pod tlakem médiem. Když se průtok obrátí, klapka se zavře proti sedlu, aby zabránila zpětnému průtoku. Měkký materiál klapky snižuje tření a opotřebení ve srovnání s konstrukcemi kov na kov, což z něj dělá vhodný prvek pro systémy s častými cykly zapnutí a vypnutí. Mosazné tělo CW617N je odolné proti korozi a udržuje svou konstrukční integritu za normálních provozních podmínek.

Jeho integrace do systému závisí na průtoku a dynamice tlaku. Vysoká turbulence nebo pulzace mohou ovlivnit výkon v průběhu času. Klasifikace PN10 a limit teploty +80 °C definují hranice pro bezpečný provoz. Projektanti by měli tyto faktory zohlednit při výběru ventilu pro konkrétní aplikace a zajištění kompatibility systému.

Údržba a provoz

Doporučuje se pravidelná kontrola na případné známky úniku, koroze nebo opotřebení klapky a sedla. Vyčistěte vnitřní komponenty, pokud zaznamenáte usazeniny nebo znečistění. Pravidelné mazání není potřeba díky samo-těsnící povaze měkkého těsnění klapky. Pokud ventil nedokáže správně uzavřít nebo ukazuje známky úniku, demontujte a zkontrolujte sedlové plochy na poškození nebo deformaci.

Během provozu ujistěte se, že systém nepřekročí uvedené limity teploty nebo tlaku. Přílišné vibrace nebo nesprávný směr průtoku mohou zkrátit životnost. Kromě vizuálních kontrol a funkčních testů během pravidelné údržby nejsou specifikovány žádné plánované intervaly údržby.

Nejčastější otázky

Může být tento ventil použit v oběhovém okruhu teplé vody?
Ano, je vhodný pro systémy teplé vody pracující při teplotách až do +80 °C a jmenovitém přetlaku PN10.

Je těsnící materiál kompatibilní s pitnou vodou?
Ano, měkké těsnění klapky a mosazné tělo CW617N jsou certifikovány pro aplikace s pitnou vodou.

Může být ventil instalován ve svislé poloze?
Ne, je navržen pouze pro vodorovnou instalaci, aby byla zajištěna správná funkce klapky a sedla.

Jaký je rozdíl mezi modely FIV.08406 a FIV.08401?
Model FIV.08406 má měkké těsnění klapky, zatímco model FIV.08401 používá těsnění kov na kov, vhodné pro vyšší teploty a agresivnější média.
