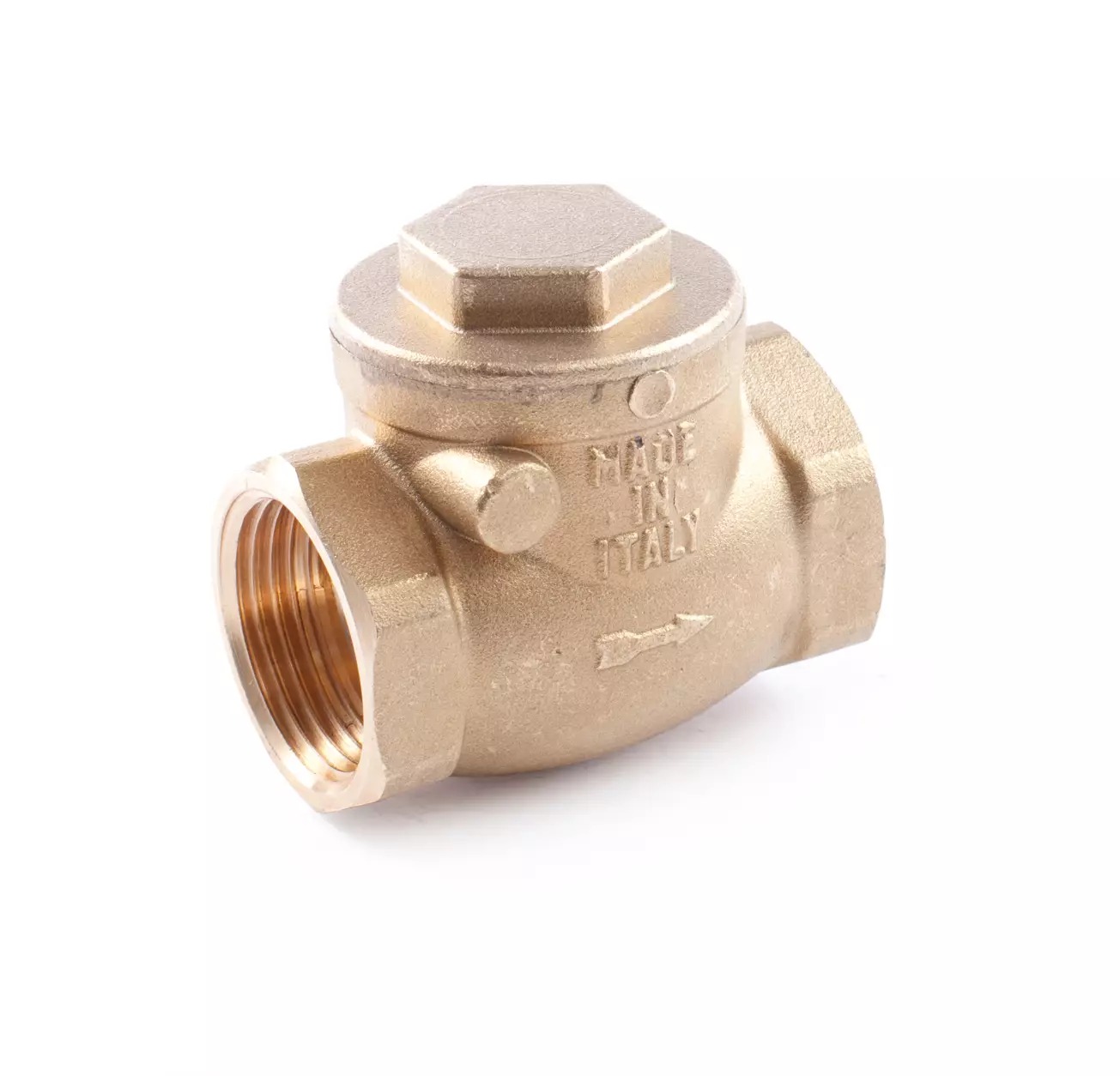

CLAPET horizontální uzavírací ventil - 4" FF; měkké těsnění na kroužku

Detailní popis produktu

Horizontální uzavírací ventily jsou základními komponentami v otopných a sanitárních systémech, kde je třeba udržovat jednosměrný průtok. Patří mezi aplikace jako jsou výpustní potrubí čerpadel, oběhové smyčky a systémy teplé vody. Instalatéři a technici často setkávají s těmito ventily v bytových i komerčních budovách, kde zajišťují, že průtok zůstává ovládaný a zabrání zpětnému průtoku, který by mohl poškodit zařízení nebo zkomplikovat výkon systému. Model IVAR I08406400 je zvláště vhodný pro instalace, kde je požadováno měkké těsnící povrchy, aby se snížilo opotřebení a zajistilo těsné těsnění za běžných provozních podmínek.

Uzavírací ventil je navržen pro integraci do systémů s průměrnými provozními teplotami a tlaky, což ho činí vhodným pro širokou škálu otopných a vodovodních aplikací. Jeho kompaktní design a standardní připojení umožňuje snadnou montáž jak v nových, tak v rekonstruovaných projektech.

Technické parametry

Materiál	Mosaz CW617N ATEST pro pitnou vodu
Provozní teplota	+80 °C
Nominální tlak	PN 10
Kód	I08406400
Značka	IVAR

Nominální třída tlaku PN 10 znamená, že ventil je vhodný pro systémy pracující do 10 bar. Maximální provozní teplota +80 °C je typická pro otopné a systémy teplé vody. Materiál, mosaz CW617N, je odolný proti korozi a vhodný pro aplikace s pitnou vodou. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby byl ventil spolehlivý za daných provozních podmínek.

Montáž a připojení

Model IVAR I08406400 je vybaven připojením 4 palce s hřídelovou nástrčkou (FF), což umožňuje bezpečnou a netěsnou montáž do potrubních systémů. Instalatéři by měli zajistit, že hřídel je správně zarovnaná a utažená podle specifikací výrobce. Je důležité ověřit, že povrch hřídele je čistý a bez nečistot před utažením, aby se zabránilo únikům. Běžné chyby při montáži zahrnují špatné zarovnání hřídele nebo nedostatečné utažení, což může vést k únikům nebo předčasnému poškození těsnění. Ventil by měl být instalován v horizontální poloze, aby byla zajištěna správná funkce uzavíracího mechanismu.

Kompatibilita a příslušenství

Model IVAR I08406400 je kompatibilní se standardními 4 palcovými hřídelovými potrubními systémy a je vhodný pro použití s čerpadly a oběhovými systémy pracujícími v rámci stanovených tlakových a teplotních mezí. Pro systémy vyžadující těsnění kov na kov místo měkkého těsnění mohou být zváženy alternativní modely, jako je FIV.08401. Pro standardní montáž není potřeba žádné další příslušenství, ale instalatéři by měli zajistit, že všechny hřídelové těsnění a šrouby jsou správného typu a rozměru pro systém.

Technický pozadí pro projektanty

Model IVAR I08406400 funguje jako uzavírací ventil tím, že umožňuje průtok v jedné směru a zabrání zpětnému průtoku prostřednictvím měkkého těsnícího kroužku. Kroužek je navržen tak, že se otevře za dopředného průtoku a zavře za zpětného průtoku, čímž zajišťuje, že systém je chráněn před zpětným průtokem. Mosaz CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což z něj činí vhodný pro dlouhodobé použití ve vodních systémech. Klasifikace PN 10 a teplotní limit +80 °C jsou klíčové faktory při určování vhodnosti ventilu pro daný systém. Měkké těsnění na kroužku snižuje opotřebení a zajišťuje těsné těsnění za běžných provozních podmínek, což přispívá k životnosti a efektivitě ventilu.

Služba a provoz

Model IVAR I08406400 vyžaduje minimální údržbu za běžných provozních podmínek. Nicméně by měly být pravidelně prováděny inspekce, aby byly zjištěny známky opotřebení, úniků nebo zácp. Pokud je ventil instalován v systému s vysokým obsahem částic, může být nutné vyčistit vnitřní komponenty, aby se zabránilo zácpám. V technických datech nejsou uvedena konkrétní období údržby, ale jakékoliv známky poruchy by měly být řešeny okamžitě, aby se zabránilo selhání systému.

Nejčastější otázky

Může být model IVAR I08406400 použit v systémech s pitnou vodou?
Ano, ventil je certifikován pro pitnou vodu s ATEST schválením a je vyroben z mosazi CW617N, což je vhodné pro aplikace s pitnou vodou.

Je model IVAR I08406400 vhodný pro použití v otopných systémech?
Ano, ventil je navržen pro systémy s maximální provozní teplotou +80 °C, což ho činí vhodným pro otopné aplikace, jako je teplá voda a oběhové smyčky.

Může být model IVAR I08406400 instalován vertikálně?
Ne, ventil je navržen pro horizontální montáž, aby byla zajištěna správná funkce uzavíracího mechanismu a měkkého těsnění na kroužku.

Jaký je rozdíl mezi modelem IVAR I08406400 a modelem FIV.08401?
Hlavní rozdíl je typ těsnícího povrchu: model I08406400 má měkké těsnění na kroužku, zatímco model FIV.08401 používá těsnění kov na kov, což je vhodnější pro aplikace s vysokým tlakem nebo teplotou.
