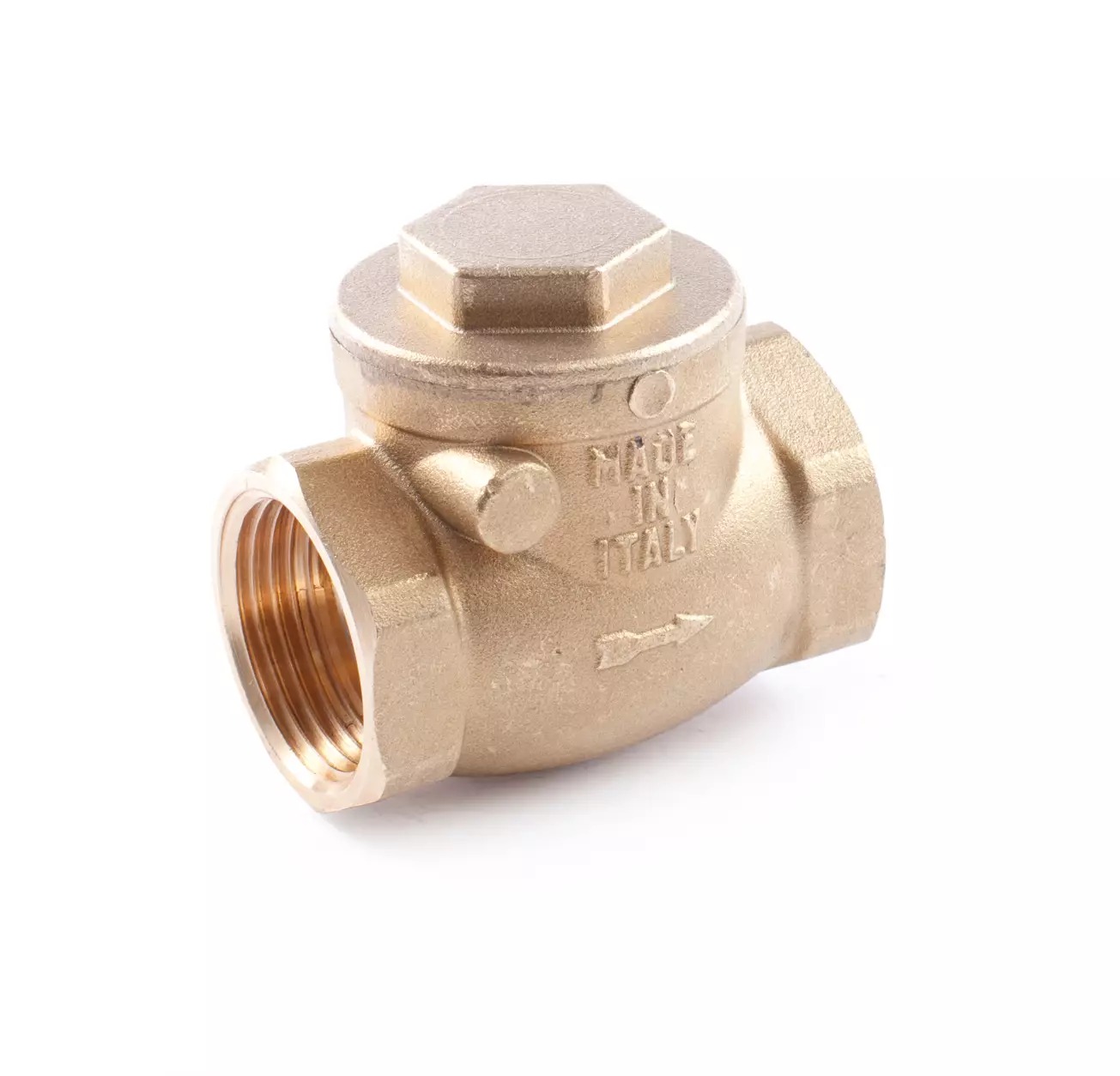

CLAPET Horizontální uzavírací ventil – 6/4 palce FF; měkké kroužkové těsnění
Kód: I08406112Související produkty
Detailní popis produktu
Tento horizontální uzavírací ventil se běžně používá v bytových a komerčních otopných a sanitárních systémech k zabrání zpětného průtoku v potrubí. Je typicky instalován v oběhových okruzích teplé vody, v oběhových systémech a na výstupních liniích čerpadel. Ventil zajistí, že médium proudí pouze jednou stranou, udržuje účinnost systému a zabrání poškození způsobenému obratem průtoku. Instalatéři pracující na systémech s oběhovými čerpadly nebo tepelnými expanzními smyčkami najdou tento ventil vhodný díky kompaktnímu designu a spolehlivým těsnícím vlastnostem.
Jeho měkké kroužkové těsnění zajišťuje těsné uzavření a umožňuje plynulé fungování. Ventil je určen pro použití s vodou a není vhodný pro agresivní nebo vysokoteplotní média. Běžně se používá v aplikacích, kde teplota systému nepřesahuje +80°C a tlak nepřesahuje PN 10. Ventil není určen pro použití v vakuumových podmínkách nebo s viskózními médii.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Prováděcí teplota | +80 °C |
| Nominální tlak | PN 10 |
| Kód | I08406112 |
| Značka | IVAR |
Montáž a připojení
Ventil je vybaven vnitřními závity (FF) pro připojení k potrubí. Instalatér by měl zajistit, že ventil je namontován ve správné poloze, s indikací směru průtoku na těle. Připojení je 6/4 palce a instalatér musí ověřit, že připojovací komponenty mají stejný typ a velikost závitů. Běžnou chybou při montáži je obrácení orientace ventilu, což může vést k úniku nebo selhání. Je také důležité vyčistit závity a použít vhodný těsnící prostředek nebo pásku, aby bylo zajištěno těsné připojení.Kompatibilita a příslušenství
Ventil je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy, které používají FF závitové připojení. Je vhodný pro integraci s oběhovými čerpadly a tepelnými expanzními nádoby v otopných systémech. Pro standardní montáž není potřeba žádné další příslušenství. V systémech s vysokou vibrací nebo pulzací může být vhodné namontovat dodatečné podpěrné konzoly, aby se zabránilo mechanickému namáhání těla ventilu.Technický pozadí pro projektanty
Ventil pracuje pomocí měkkého kroužku, který se otevírá při přímém průtoku a zavírá při obratu průtoku. Kroužek je vyroben z elastomerového materiálu, který zajišťuje těsné uzavření a umožňuje plynulé fungování. Mosazné tělo CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což ho činí vhodným pro použití v systémech s pitnou vodou. Nominální tlak PN 10 zajišťuje, že ventil může zvládnout typické tlaky v bytových a komerčních systémech. Mezní provozní teplota +80°C je klíčová pro návrh systému, protože překročení může vést ke deformaci nebo degradaci těsnících komponentů.Údržba a provoz
Ventil je navržen pro nízkonákladovou údržbu. V technických datech nejsou specifikovány žádné plánované intervaly údržby. Během pravidelných inspekcí systému by instalatér měl kontrolovat případné úniky, opotřebení kroužku nebo zácpa. Pokud je ventil podezřelý z nefunkčnosti, měl by být odpojen a prohlédnut na poškození nebo znečistění. Ventil by neměl být demontován bez vhodných nástrojů a technických znalostí, protože to může ohrozit těsnost.Nejčastější otázky
Může být ventil použit v oběhovém systému teplé vody?
Ano, ventil je vhodný pro použití v oběhovém systému teplé vody, pokud provozní teplota nepřesahuje +80°C a tlak nepřesahuje PN 10.
Je ventil certifikován pro pitnou vodu?
Ano, ventil je vyroben z mosazi CW617N a je certifikován pro použití s pitnou vodou podle normy ATEST.
Může být ventil namontován ve svislé poloze?
Ne, ventil je navržen pouze pro horizontální montáž. Svislá montáž může ovlivnit těsnící výkon a vést k předčasnému opotřebení.
Jaký je maximální povolený tlak pro tento ventil?
Ventil je určen pro nominální tlak PN 10, což znamená, že je vhodný pro systémy pracující do 10 bar.
Doplňkové parametry
| Kategorie: | Vodorovná zpětná klapka |
|---|---|
| Hmotnost: | 1.2 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 25.11.2024 21:13:05 |
