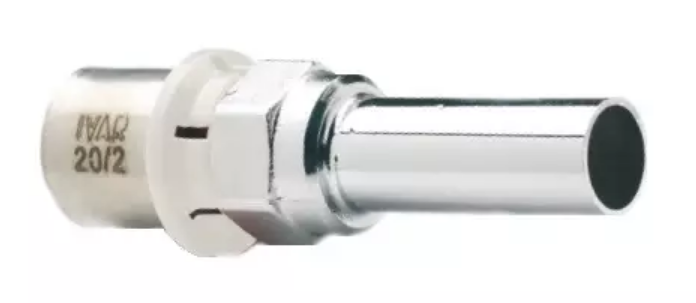

Nipple PRESS - měď, Cu 18 x 20 IVAR.PT 5702

Detailní popis produktu

V bytových domcích a komerčních budovách často otopné a potrubní systémy vyžadují spojení měděného a plastového potrubí. Instalatéři pracující s hybridy mohou potřebovat spojit potrubí z ALPEX polyethylenového (PE-Xc) s měděnými komponentami. To vyžaduje koncovky, které zajišťují integritu při tepelné expanzi a kontraktu a zároveň zaručují beznetektní výkon v obou aplikacích – v teplé i studené vodě. Tlakové spojení nabízí rychlou a spolehlivou alternativu k pájení nebo závitování, zejména v úzkých prostorech nebo tam, kde není požadováno časté demontážní a montážní opakování.

Takové instalace obvykle zahrnují oběhové okruhy teplé vody, podlahové vytápění nebo centrální otopné systémy. Musí se vybrat koncovka podle jmenovitého tlaku systému a maximální pracovní teploty. V systémech s vysokou tepelnou cyklovitostí je stabilita spojení klíčová pro dlouhodobý výkon. Použití tlakových měděných přechodů zajišťuje kompatibilitu s kovovým i nekovovým potrubím, vyhýbá se riziku galvanické koroze a zjednodušuje komisioning.

Technické parametry

Montáž a připojení

Montáž začíná řezáním a vyčištěním konců měděného a ALPEX potrubí, aby byla zajištěna čistá a rovná plocha. Tlakový přechod se vloží do měděné trubky, následuje nešlachová ocelová náplast a těsnicí kroužek z EPDM. Poté se ALPEX trubka nasune na druhý konec koncovky. K vytvoření spojení se použije stlačovací nástroj (IVAR TR 4430), který stlačí náplast kolem stěny trubky. Stlačovací síla musí být rovnoměrná a plná, aby byl zajištěn těsný spoj.

Instalatéři by měli ověřit, že stlačovací nástroj je správně zarovnaný s koncovkou a že hloubka stlačení ukazuje plnou zapuštění. Běžné chyby zahrnují nedostatečné stlačení, nesprávné zarovnání nebo použití nesprávného nástroje pro rozměr koncovky. Po montáži by měl být spoj vizuálně kontrolován na rovnoměrné stlačení a absence deformace. Pro ověření integrity spojení by měla být provedena tlaková zkouška před finálním komisioningem.

Kompatibilita a příslušenství

Tlakový měděný přechod je navržen pro použití s ALPEX trubkami PE-Xc a měděnými potrubími stejných rozměrů. Vyžaduje použití kompatibilního stlačovacího nástroje (IVAR TR 4430) pro správnou montáž. Nešlachová ocelová náplast a těsnicí kroužek z EPDM jsou integrovány do koncovky a není třeba je objednávat zvlášť. Pro větší projekty se koncovka dodává v baleních po pěti kusech na sáček a 200 kusech na celé krabici, což umožňuje efektivní správu skladu a plánování pracovního postupu.

Technický pozadí pro projektanty

Princip tlakového spojení spočívá v mechanické deformaci nešlachové ocelové náplasti kolem vnější stěny potrubí. Tím se vytvoří tuhé, plynutě těsné spojení bez potřeby tepla nebo rozpouštědel. Tělo z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a rozměrovou stabilitu, zatímco těsnicí kroužek z EPDM kompenzuje drobné tolerance a zabraňuje úniku. Při integraci do systému musí být koncovka v souladu s tepelnými expanzními vlastnostmi připojeného potrubí, aby se zabránilo selhání způsobenémi napětím. Dlouhodobý výkon je ovlivněn kvalitou stlačení a rovnoměrností spojení.

Služba a provoz

Při běžném provozu koncovka nepotřebuje žádnou údržbu. Doporučuje se však pravidelné vizuální kontroly, aby byly detekovány známky mechanického namáhání, koroze nebo úniku. Pokud se tlakové spojení poškodí nebo selže, musí být postižená část odstraněna a nahrazena novou koncovkou. Pod normálními provozními podmínkami není pro tento komponent požadováno žádné konkrétní období údržby.

Nejčastější otázky

Může být tato koncovka použita pro obě aplikace – teplou i studenou vodu?
Ano, rozsah pracovních teplot zahrnuje jak teplou, tak i studenou vodu, pokud zůstává tlak v rámci limity PN 10.

Je nutné použít konkrétní stlačovací nástroj IVAR TR 4430 pro tuto koncovku?
Ano, stlačovací nástroj musí být kompatibilní s rozměry a požadavky koncovky, aby byl zajištěn beznetektní spoj.

Může být tato koncovka použita v systémech podlahového vytápění?
Ano, pokud systém pracuje v rámci specifikovaných limitů tlaku a teploty a instalace sleduje standardní postupy pro tlakové spojení.

Co se má udělat, pokud stlačovací nástroj není plně zapuštěn během montáže?
Kontrola zarovnání nástroje s koncovkou a zajištění, že hloubka stlačení je plně zapuštěna. Po opravě může být třeba znovu stlačit.
