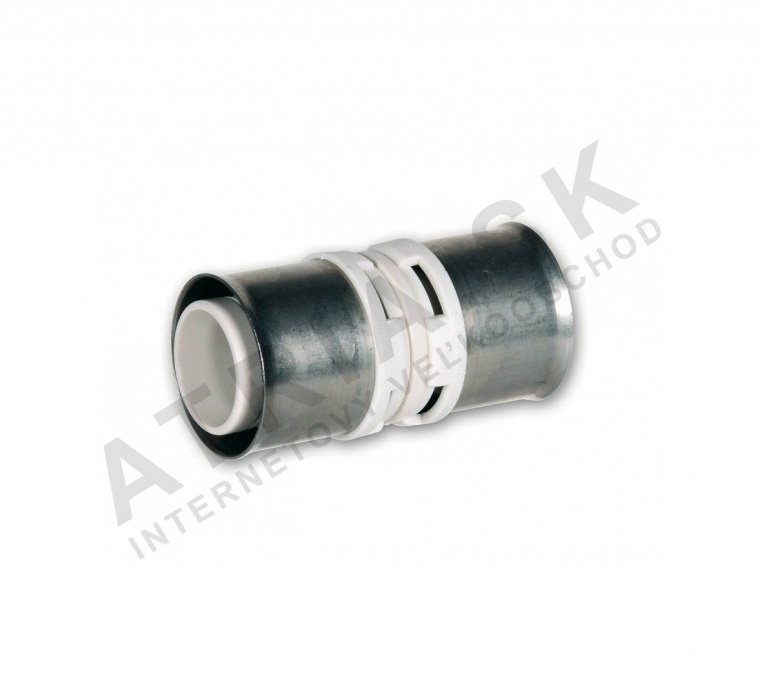

Stlačovací nipplový přechod - PPSU, 40 x 40 IVAR.V PPSU
Kód: 88440100Související produkty
Detailní popis produktu
Tato stlačovací spojka se používá v bytových i komerčních budovách pro spojování stejnorozměrných potrubí ALPEX v rozdělování teplé a studené vody, topných okruzech a sanitárních aplikacích. Spojka zajišťuje netěsné spojení mechanickým stlačením stěny potrubí vhodným stlačovacím nástrojem. Montéři tuto součást běžně zpracovávají během předvýrobky, montáže systému nebo oprav v centrálních topných systémech, podlahovém vytápění a domácích vodovodech.
Design umožňuje rychlou montáž s minimem nástrojů a nepožaduje dodatečné těsnící prostředky. Spojka se integruje přímo do potrubní trasy a běžně se nachází v skrytých prostorech, jako jsou stěnové dutiny, podlahové mezery a technické kanály. Její kompaktní rozměr a malá hmotnost z ní dělají vhodnou i pro nadzemní i zakonzervované aplikace.
Technické parametry
| Materiál | Plast PPSU |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| EAN | 4013960368376 |
| Hmotnost | 0,115 kg |
| Kód | 88440100 |
| Značka | IVAR |
Montáž a spojení
Spojka se montuje vložením připravených konců potrubí ALPEX do nýtového přechodu až po zastavovací bod. Poté se použije stlačovací nástroj s příslušnou formou k stlačení ocelového stříšku proti stěně potrubí. Stlačovací zdvih musí být plně aktivován, aby bylo zajištěno bezpečné spojení. Před stlačením by měly být konce potrubí čisté, bez zbytků a příčně řezané. Běžné chyby zahrnují použití nesprávných stlačovacích nástrojů nebo nedostatečnou sílu stlačení, což může vést k nedokonalé deformaci stříšku. Vždy ověřte, že nástroj je správně zarovnán s nýtovým přechodem a že hloubka stlačení dosáhne zadaného značku. Po stlačení vizuálně zkontrolujte deformaci a potvrďte, že nýtový přechod je rovný s okolním potrubím.Kompatibilita a příslušenství
Tato spojka je specificky navržena pro potrubí ALPEX stejného průměru. Vyžaduje kompatibilní stlačovací nástroj pro montáž. Nepotřebuje žádné dodatečné těsnící materiály nebo maziva díky integrovanému těsnicímu kroužku z EPDM. Ujistěte se, že všechny komponenty v systému pocházejí ze stejné řady výrobce, aby byla zajištěna integrity tlaku a teploty.Technický pozadí pro projektanty
Spojka pracuje na principu mechanického stlačení, při kterém se ocelový stříšek deformuje kolem stěny potrubí, aby vytvořil tuhé spojení. Tělo z PPSU poskytuje chemickou odolnost a rozměrovou stabilitu v průběhu času. Těsnicí kroužek z EPDM kompenzuje drobné nepřesnosti a zajišťuje těsné spojení. Pro dlouhodobou funkčnost se vyhýbejte prodlužovanému působení teplot v blízkosti horní hranice a ujistěte se, že systémový tlak zůstává v rámci specifikace PN 10. Vlastnosti materiálu a konstrukce umožňují integraci do uzavřených systémů a podporují řízení tepelné roztažnosti při použití podle standardních montážních postupů.Služba a provoz
Během normálního provozu není potřeba žádné aktivní údržby. Doporučuje se však pravidelné vizuální kontroly, aby byly odhaleny známky mechanického namáhání, koroze nebo úniku. Zkontrolujte zejména stav těsnicího kroužku z EPDM a integrity stlačeného spojení po jakékoliv vibraci nebo úpravě systému. Pokud je detekován defekt, nahraďte nýtový přechod a znovu stlačte spojení podle pokynů výrobce.Nejčastější otázky
Může se tato spojka použít s měděnými nebo ocelovými potrubími?
Ne. Tato spojka je specificky navržena pro potrubí ALPEX a nemůže být použita s kovovými nebo jinými nekompatibilními plastovými potrubími.
Je pro montáž potřeba konkrétní stlačovací nástroj?
Ano. Používejte pouze stlačovací nástroje schválené pro spojky PPSU a potrubí ALPEX, aby bylo zajištěno spolehlivé spojení.
Kolik spojek je dodáváno v jednotce?
Každá jednotka obsahuje tři spojky na sáček a 24 spojek na kompletní krabici.
Jaká je role těsnicího kroužku z EPDM?
Těsnicí kroužek z EPDM zajišťuje těsné spojení mezi potrubím a tělem spojky a kompenzuje drobné osy a úhlové nepřesnosti během montáže.
Doplňkové parametry
| Kategorie: | Spojky press príme - PPSU |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.115 kg |
| EAN: | 4013960368376 |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 25.11.2024 21:08:08 |
