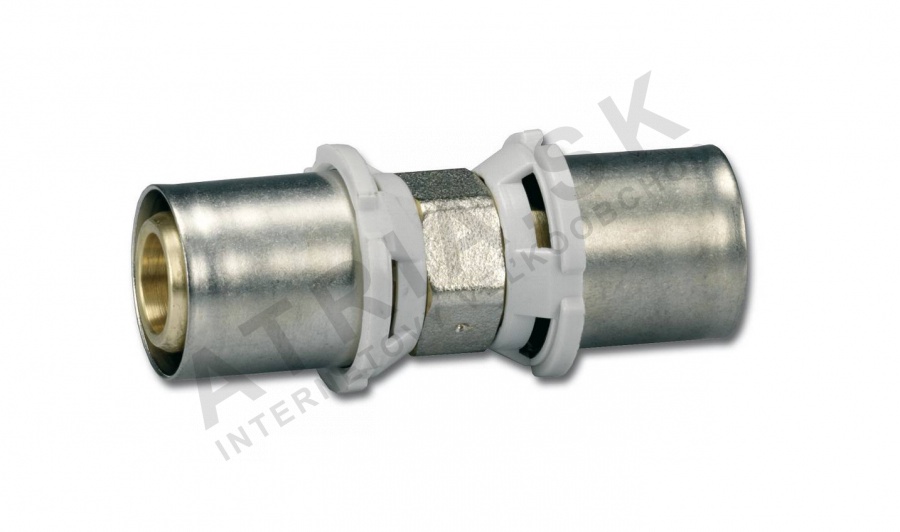

Stlačovací přechod – zmenšovací, 16 x 32 IVAR.PT 5700 R

Detailní popis produktu

Stlačovací přechody jsou základními komponentami v systémech s potrubím ALPEX, kde je třeba spojit potrubí různých průměrů. Tyto armatury se běžně používají v bytových i komerčních budovách pro centrální vytápění, teplou užitkovou vodu a systémy podlahového vytápění. Instalatéři pracující s těmito systémy vyžadují spolehlivé spoje, které zajišťují hydraulické vlastnosti a tepelnou odolnost. Stlačovací přechod IVAR 510024 umožňuje přímé zmenšení z průměru 16 mm na 32 mm, čímž zajišťuje správné průtoky a rozdělení tlaku v systému.

Při montáži se armatura stlačí na připravené konce potrubí pomocí kompatibilního stlačovacího nástroje. Stlačovací spoj zajišťuje těsnost a mechanickou stabilitu. Návrh umožňuje rychlou montáž bez nutnosti dalšího svařování nebo závitování, čímž se zkracuje doba montáže a snižuje pravděpodobnost chyb. Důležitým je pečlivé přípravu konců potrubí a správné umístění armatury, aby nedošlo k poškození nebo nedokonalému stlačení.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,147 kg
Kód	510024
Značka	IVAR

Mez provozní teploty +120 °C zajišťuje použitelnost armatury v systémech teplé vody a vytápění. Nominální tlak PN 10 znamená, že armatura vydrží běžné tlakové podmínky ve většině sanitárních a otopných aplikací. Mosazné tělo s niklovým povlakem zajišťuje odolnost proti korozi a trvanlivost v prostředí s vodou. Tyto parametry jsou klíčové při výběru správné armatury pro konkrétní požadavky systému a zatížení.

Montáž a spojení

Pro montáž stlačovacího přechodu zkontrolujte, zda jsou oba konce potrubí čisté a bez ostrých hran. Posuňte armaturu na jeden konec potrubí až ke střehu. Umístěte druhý konec potrubí na druhou stranu armatury a zarovnejte osy. Použijte stlačovací nástroj kompatibilní s typem armatury (B-F-TH) a aplikujte rovnoměrný tlak kolem obvodu. Po stlačení ověřte spoj pomocí měrky go/no-go, aby byl zajištěn správný dosed. Běžné chyby zahrnují špatné zarovnání, nerovnoměrné stlačení nebo použití nekompatibilního nástroje, což může vést k únikům nebo selhání při zatížení.

Kompatibilita a příslušenství

Tento stlačovací přechod je speciálně navržen pro potrubí ALPEX a musí být použit spolu s kompatibilními stlačovacími nástroji typu B-F-TH. Nerezový kroužek a EPDM těsnicí kroužek zajišťují kompatibilitu s materiálem potrubí a médiem systému. Pro kompletní montáž je třeba mít k dispozici správný stlačovací nástroj. V závislosti na rozvrhu systému mohou být potřeba i další komponenty, jako jsou přímé stlačovací přechody nebo ohyby.

Technický pozadí pro projektanty

Stlačovací spoj funguje tím, že stlačí kroužek kolem stěny potrubí, čímž vytvoří mechanické spojení a utěsní spoj. Mosazné tělo s niklovým povlakem zajišťuje vysokou pevnost a odolnost proti tepelnému roztažení. EPDM těsnicí kroužek poskytuje pružnost a zajišťuje těsnost při různých teplotách. Při integraci do systému je třeba armaturu umístit tak, aby byla umožněna tepelná pohyblivost a zabráněno soustředění napětí. Dlouhodobá funkčnost závisí na správné montáži, systémovém tlaku a provozní teplotě v rámci specifikovaných mezí.

Služba a provoz

Pravidelná kontrola stlačovacího spoje je doporučena během údržby systému. Zkontrolujte případné úniky, korozi nebo mechanické poškození. Ujistěte se, že systémový tlak nepřekračuje nominální hodnotu. Tato komponenta nemá stanovené plánované intervaly údržby, pokud to není uvedeno v technické dokumentaci systému. V případě podezření na selhání izolujte postiženou část a vizuálně zkontrolujte spoj spolu s měrkou go/no-go.

Nejčastější otázky

Lze IVAR 510024 použít s měděným potrubím?
Ne, tato armatura je speciálně navržena pro potrubí ALPEX a nemůže být použita s mědí kvůli rozdílům v materiálu a požadavcům na stlačení.

Je možné vyměnit EPDM těsnicí kroužek?
EPDM těsnicí kroužek je zabudovaný do armatury a není určen pro samostatnou výměnu. V případě poškození je třeba vyměnit celou armaturu.

Které stlačovací nástroje jsou kompatibilní s tímto modelem?
K těmto armaturám je třeba použít stlačovací nástroje typu B-F-TH. Použití nekompatibilního nástroje může vést k nedokonalému stlačení a selhání systému.

Lze tuto armaturu použít v parních systémech?
Ne, maximální provozní teplota +120 °C znamená, že tato armatura není vhodná pro parní aplikace, které obvykle překračují tuto mez.
