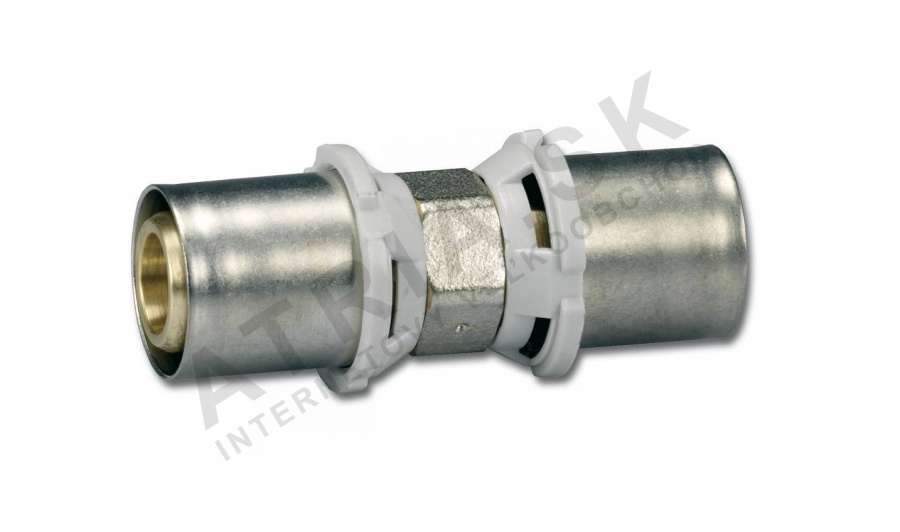

Stlačovací trubkový čep - zmenšený, 40 x 20 IVAR.PT 5700 R

Detailní popis produktu

Stlačovací trubkové čepy jsou základními komponentami v systémech, kde je třeba spojit potrubí ALPEX různých průměrů. Tento zmenšený stlačovací trubkový čep se běžně používá v bytových i komerčních topných a sanitárních instalacích. Zajišťuje bezpečné a netěsné spojení potrubí různých velikostí v rámci stejného systému. Instalatéři pracující s předizolovanými potrubími PE-Xa si vychutnají jednoduchou montáž a spolehlivou funkci stlačovacích spojek.

Typické aplikace zahrnují rozvody teplé a studené vody, podlahové vytápění a distribuční systémy centrálního vytápění. Tato spojka zajišťuje integritu systému za běžných provozních podmínek a umožňuje rychlou montáž pomocí standardních stlačovacích nástrojů kompatibilních s čelistmi typu B-F-TH.

Technické parametry

Nominální tlak PN 10 znamená, že tato spojka je vhodná pro systémy pracující za tlaku až 10 bar při referenční teplotě. Maximální provozní teplota +120 °C z ní dělá vhodnou pro rozvody teplé vody. Tyto parametry jsou klíčové pro správné rozměření a výběr, aby byla zajištěna dlouhodobá funkčnost a bezpečnost v dané aplikaci.

Montáž a spojení

Tento stlačovací trubkový čep je určen pro potrubí s vnějším průměrem 40 mm na jedné straně a 20 mm na druhé. Spojka se montuje vložením připraveného potrubí do spojky až po značku zastavení. Poté se použije stlačovací nástroj s čelistmi typu B-F-TH k stlačení nerezového prstence kolem potrubí. Před stlačením se ujistěte, že potrubí je čisté a bez hrubek. Běžnou chybou je nesprávné umístění potrubí v rámci spojky, což může vést k nedostatečnému stlačení a únikům. Vždy ověřte hloubku vložení a potvrďte, že stlačovací nástroj je správně zarovnán s osou spojky.

Kompatibilita a příslušenství

Tato spojka je speciálně navržena pro použití s potrubími ALPEX PE-Xa. Vyžaduje stlačovací nástroj kompatibilní s čelistmi typu B-F-TH pro správnou montáž. Pro běžnou montáž nejsou potřeba žádná další příslušenství. Ujistěte se, že nástroj je kalibrovaný a údržbě podle pokynů výrobce, aby byly dosaženy konzistentní výsledky.

Technický pozadí pro projektanty

Stlačovací trubkový čep funguje tak, že mechanicky upevní potrubí v rámci spojky prostřednictvím radiálního stlačení nerezového prstence. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a rozměrovou stabilitu. Těsnicí kroužek z EPDM zajišťuje těsné těsnění proti úniku tekutin. Při integraci do systému musí být spojka vybrána podle průměru potrubí, systémového tlaku a provozní teploty. Vlastnosti materiálu mosazi CW617N a nerezového prstence přispívají k odolnosti spojky a odolnosti vůči tepelnému cyklování. Správné zarovnání a podpora během montáže pomáhají zabránit koncentracím napětí, které by mohly ovlivnit trvanlivost.

Služba a provoz

Po montáži tato spojka nepotřebuje žádnou pravidelnou údržbu. Během provozu systému je důležité sledovat příznaky úniku nebo změny barvy v místě spoje. Pokud je podezření na závadu, systém by měl být vyrovnán a spojka prohlédnuta na poškození. Pro tento komponent nejsou definovány žádné intervaly údržby za běžných provozních podmínek.

Nejčastější otázky

Lze tento stlačovací trubkový čep použít s potrubími PE-Xa, která nejsou ALPEX?
Ne, tato spojka je speciálně navržena pro potrubí ALPEX PE-Xa. Použití s nekompatibilními materiály může ohrozit integritu spoje.

Je tato spojka vhodná pro systémy teplé vody?
Ano, limit provozní teploty +120 °C z ní dělá vhodnou pro aplikace s teplou vodou, jako je rozvod teplé vody nebo podlahové vytápění.

Jaký stlačovací nástroj je potřeba pro montáž?
Pro stlačení nerezového prstence kolem potrubí je potřeba stlačovací nástroj s čelistmi typu B-F-TH.

Lze tuto spojku použít v uzavřeném topném obvodu?
Ano, pokud systém pracuje v rámci specifikovaných parametrů tlaku a teploty PN 10 a +120 °C.
