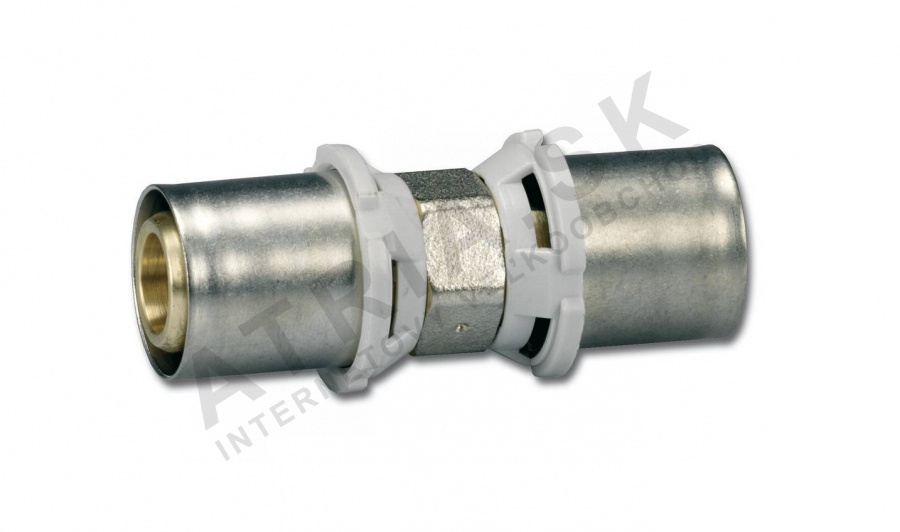

Stlačovací trubkový přechod – zmenšený, 40 x 26 IVAR.PT 5700 R

Detailní popis produktu

Stlačovací zmenšené přechody jsou základními komponenty moderních potrubních systémů, kde jsou potřeba přechody mezi různými průměry potrubí. Často se používají v bytových i obchodních budovách při instalaci centrálního vytápění, topné vody a systémů podlahového vytápění. Tyto příruby zajišťují těsné spojení při propojování potrubí ALPEX různých průměrů v uzavřených systémech. Montážní technici musí dát pozor na správné zarovnání a sílu stlačení, aby byla zajištěna hydraulická integrity.

V průmyslových i domácích aplikacích jsou tyto příruby integrovány do systémů pracujících za středního tepelného namáhání. Design umožňuje efektivní přenos ohřátých kapalin, přičemž zachovává konstrukční stabilitu. Kompaktní rozměr a odolná konstrukce z něj dělají vhodný prvek pro skryté instalace za stěnami nebo pod podlahou, kde je po montáži omezená přístupnost.

Technické parametry

Materiál	Niklová mosaz CW617N
Prováděcí teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,358 kg
Kód	510108
Značka	IVAR

Horní mez provozní teploty +120 °C definuje maximální tepelné podmínky, pro které je tato příruba určena. Nominální tlak PN 10 určuje hydraulickou kapacitu a pomáhá při výběru vhodných komponentů pro třídu tlaku systému. Označení materiálu CW617N značí konkrétní slitinu mosazi s niklovým povlakem vhodnou pro odolnost proti korozi v vlhkém prostředí.

Instalace a připojení

Pro připojení příruby odstraňte izolaci z potrubí ALPEX podle pokynů výrobce. Vložte připravené konce do příruby až ke značce uvnitř. Ujistěte se, že potrubí je plně sedící a osa je správně zarovnaná, a teprve poté použijte stlačovací nástroj. Použijte stlačovací kalibr kompatibilní s typem čelistí B-F-TH. Po stlačení zkontrolujte deformaci na symetrii a správnou hloubku. Běžné chyby při instalaci zahrnují špatné zarovnání, nedostatečnou hloubku stlačení a použití nekompatibilních kalibrů, což může vést k únikům nebo předčasnému selhání.

Kompatibilita a příslušenství

Tato příruba je speciálně navržena pro potrubí ALPEX a vyžaduje ocelový střižný prstenec a těsnicí prstenec z EPDM pro těsné spojení. K správné přípravě potrubí budou potřeba další nástroje, jako jsou potrubní nůž a vyhlazovač. Pro tuto aplikaci nejsou uvedeny žádné alternativní produkty.

Technický pozadí pro projektanty

Stlačovací zmenšená příruba funguje mechanickou deformací vnější stěny příruby kolem potrubí. Tělo z mosazi s niklovým povlakem poskytuje vysokou odolnost proti korozi a opotřebení ve vlhkém prostředí. Těsnicí prstenec z EPDM zajišťuje těsný bariér proti úniku kapalin. Integrace do systému závisí na přesném rozměrování a dodržování mezí tlaku a teploty. Doba životnosti je ovlivněna kvalitou instalace, chemickým složením přepravovaného média a četností tepelného cyklování.

Služba a provoz

Po instalaci příruba nepožaduje pravidelnou údržbu díky pevnému mechanickému spojení. Během inspekcí systému však zkontrolujte případné známky mechanického poškození, koroze nebo úniků. Pokud najdete jakékoliv odchylky, postiženou část je třeba odstranit a nahradit. V poskytnutých datech nejsou definovány žádné plánované intervaly údržby.

Nejčastější otázky

Lze tuto příruba použít s měděným potrubím?
Ne, tato příruba je navržena výhradně pro potrubí ALPEX. Použití s mědí může vést k nesprávnému sednutí a potenciálním únikům.

Jaký stlačovací nástroj je potřeba pro tento model?
Je třeba použít stlačovací nástroj kompatibilní s typem čelistí B-F-TH, aby bylo dosaženo správného deformace a bezpečného spojení.

Je ocelový střižný prstenec znovupoužitelný?
Ne, střižný prstenec je jednorázový komponent a musí být při každé nové instalaci nahrazen, aby byla zajištěna spolehlivá funkce.

Jak je dosaženo nominálního tlaku PN 10 u této příruby?
Kombinace těla z mosazi s niklovým povlakem, ocelového střižného prstence a těsnicího prstence z EPDM zajišťuje, že příruba splňuje požadavky na tlak PN 10 za běžných provozních podmínek.
