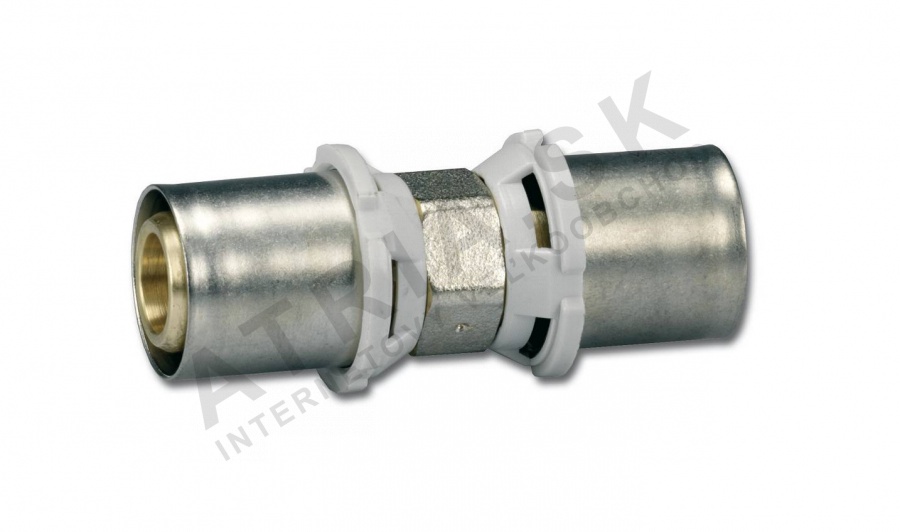

Stlačovací nipplový přechod – zmenšený, 75 x 50 IVAR.PT 5700 R

Detailní popis produktu

Stlačovací zmenšené přechody se často používají v bytových a komerčních otopných a sanitárních soustavách k propojení potrubí různých průměrů. Instalatéři pracující s potrubními systémy ALPEX často potřebují přizpůsobit se různým průměrům potrubí v rámci stejného okruhu. Tyto adaptéry zajišťují bezpečné, netěsné spojení bez potřeby pájení nebo závitování, což je ideální pro systémy, kde je potřeba flexibilita a jednoduchost montáže. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi, zatímco těsnicí kroužek z EPDM zaručuje kompatibilitu s horkou vodou a otopnými médiy.

Tyto adaptéry se obvykle instalují do podlahového vytápění, otopných a centrálních otopných systémů. Používají se k propojení měděných nebo vykřížených polyetylénových (PE-X) potrubí s ventily, otopnými tělesy nebo jinými komponentami. Metoda stlačení využívá hydraulický nástroj k stlačení prstence kolem potrubí, čímž vznikne těsné spojení. Tato metoda je preferována v systémech, kde tradiční pájení není možné, například v blízkosti hořlavých materiálů nebo v skrytých prostorech.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Nominální tlak	PN 10
EAN	4013960370706
Hmotnost	0,88 kg
Kód	86775190
Značka	IVAR

Nominální tlak PN 10 znamená, že adaptéry jsou vhodné pro systémy pracující do 10 bar. Maximální provozní teplota +120 °C znamená, že jsou schopny zvládnout horkou vodu a otopné okruhy. Kombinace materiálů – mosaz s niklovým povlakem a nerezová ocel – zajišťuje odolnost v agresivních prostředích. Tyto parametry jsou klíčové pro správné rozměření a kompatibilitu systému, zejména v aplikacích s vysokou teplotou.

Montáž a připojení

Montážní proces zahrnuje připravení potrubí ALPEX – čisté zříznutí a vyčištění konce. Stlačovací nipplový přechod je pak nasunut na potrubí, přičemž je důležité zajistit správné umístění těsnicího kroužku z EPDM. K těsnému spojení se používá stlačovací nástroj, který stlačí nerezový prstenec kolem potrubí. Rozměry připojení jsou 75 mm a 50 mm, což odpovídá vnějším průměrům propojovaných potrubí. Je důležité ověřit, že stlačovací nástroj je kompatibilní s typem adaptéru (B-F-TH) a že nástroje jsou správně zarovnány, aby se zabránilo šikmosti nebo nedokonalému stlačení. Běžné chyby zahrnují použití nesprávných nástrojů, nedostatečné vyčištění konců potrubí nebo nerovnoměrné stlačení během montáže.

Kompatibilita a příslušenství

Tento stlačovací zmenšený přechod je speciálně navržen pro potrubí ALPEX a je kompatibilní s dalšími komponentami série IVAR PT 5700 R. Vyžaduje stlačovací nástroj typu B-F-TH k dokončení spojení. Pro běžnou montáž nejsou potřeba žádná další příslušenství. Těsnicí kroužek z EPDM je předem nainstalován a není třeba ho měnit, pokud není poškozen. Instalatéři by měli zajistit, že všechny komponenty v systému jsou z téže značky, aby byla zajištěna kompatibilita a integrity systému.

Technický pozadí pro projektanty

Stlačovací zmenšený přechod funguje tím, že stlačí nerezový prstenec kolem vnějšího průměru potrubí, čímž vznikne mechanické i hydraulické těsnění. Tělo z mosazi s niklovým povlakem nabízí vysokou odolnost proti korozi a opotřebení, což je vhodné pro dlouhodobé použití ve vlhkém prostředí. Těsnicí kroužek z EPDM je kompatibilní s horkou vodou a otopnými médiy a zůstává pružný i při vysokých teplotách. Integrace tohoto adaptéru do systému závisí na hydraulickém návrhu a potřebě přizpůsobení průměrů. Trvanlivost je ovlivněna provozními podmínkami, zejména teplotou a tlakem, a také kvalitou montáže.

Služba a provoz

Pod normálních provozních podmínek není pro tento adaptéru potřeba pravidelné údržby. Doporučuje se však pravidelně kontrolovat spojení na známky netěsnosti nebo koroze, zejména v oblastech s vysokou vlhkostí nebo agresivní chemií vody. Pokud je zjištěna netěsnost, adaptéru musí být vyměněn, protože stlačovací spojení nelze znovu použít. Nejsou poskytována konkrétní servisní intervaly, ale adaptéru by měl být vyměněn, pokud je systém vyřazen nebo spojení poškozeno.

Nejčastější otázky

Může být tento stlačovací zmenšený přechod použit s jinými typy potrubí než ALPEX?
Ne, je speciálně navržen pro potrubí ALPEX a není vhodný pro jiné materiály nebo průměry potrubí.

Jaká je maximální provozní teplota tohoto adaptéru?
Adaptér je schopen pracovat při maximální teplotě +120 °C, což je vhodné pro systémy s horkou vodou a vytápěním.

Je možné znovu použít stlačovací zmenšený přechod po montáži?
Ne, stlačovací spojení je jednorázová metoda instalace. Jakmile je stlačeno, adaptéru nelze znovu použít nebo znovu stlačit.

Jaký typ stlačovacího nástroje je potřeba k montáži?
K montáži je potřeba stlačovací nástroj typu B-F-TH, který stlačí nerezový prstenec a vytvoří bezpečné spojení.
