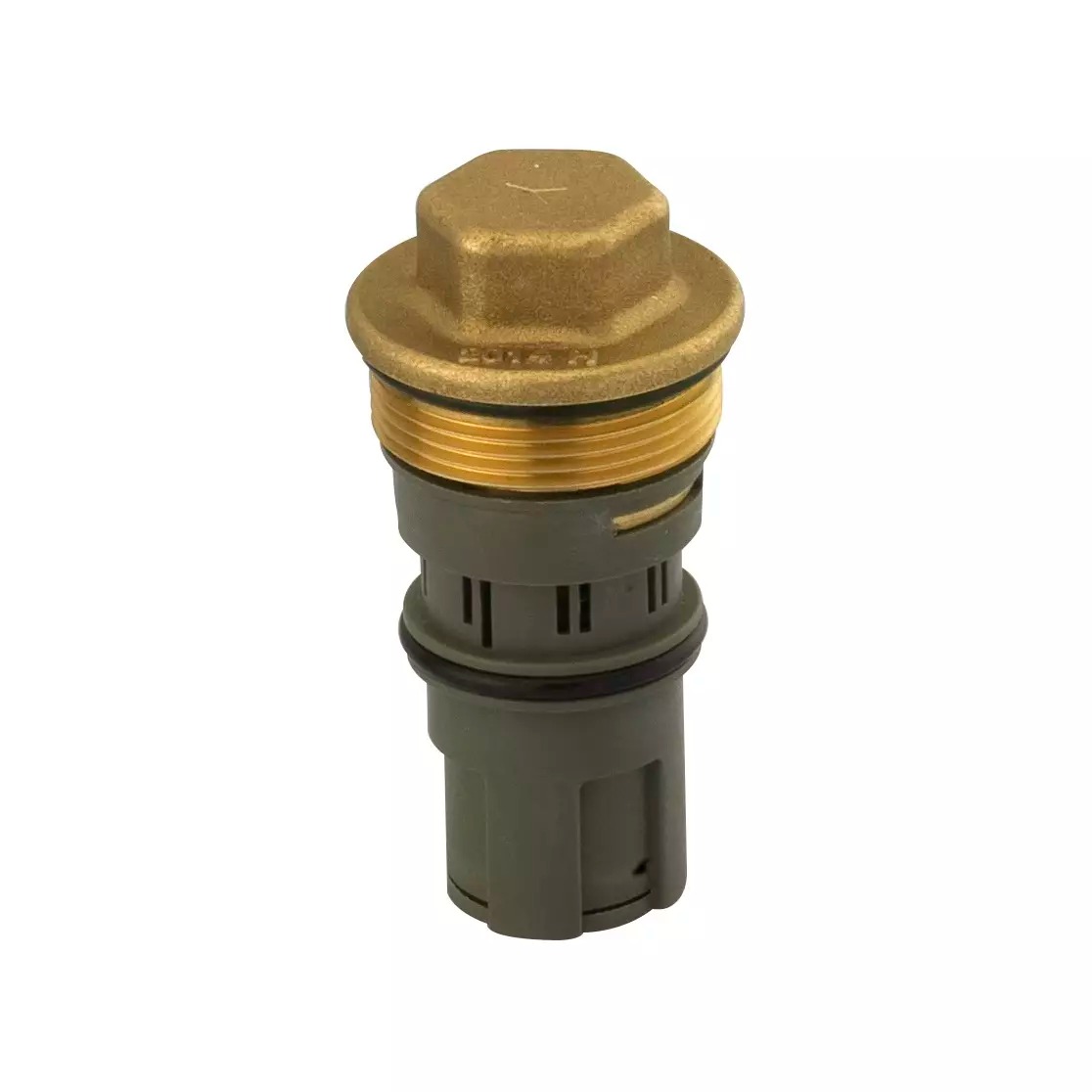

Nahraditelný řídicí vložka – bez vnějšího nastavení adjustment-30-410kPa; 1580-5150 l/h; červená

Detailní popis produktu

Nahraditelné řídicí vložky jsou základní komponenty dynamických vyvažovacích systémů pro otopná zařízení a potrubní instalace. Tyto vložky se běžně používají v obchodních a průmyslových budovách, kde je potřeba přesného řízení průtoku. Instalatéři pracující na systémech HVAC nebo ve stavebních službách se s těmito komponenty setkají při údržbě nebo modernizaci stávajících systémů. Vložka je navržena k integraci s ventily IVAR.PICV 100 a 105, což zajistí přesné regulace průtoku bez potřeby vnějšího nastavení.

Přesné vybrání a správná instalace těchto vložek zajišťuje efektivitu systému a dlouhodobou spolehlivost. Parametry provozu musí být pečlivě upraveny podle požadavků systému, aby se minimalizovaly problémy s výkonem. Vložka je součástí modulárního systému, což umožňuje snadnou výměnu a údržbu bez nutnosti demontáže celého ventilu.

Technické parametry

Materiál	Mosaz CW602N
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 25
Kód	590115
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C zajišťuje, že tato vložka je vhodná pro širokou škálu prostředí, od chladicích skladů po vytápěná místa. Jmenovitý tlak PN 25 určuje maximální tlak, který vložka dokáže vydržet za normálních provozních podmínek. Materiálové specifikace, mosaz CW602N, zaručují dobrý odolnost proti korozi a mechanickou pevnost, což je důležité pro dlouhodobé fungování v systémech s vodou.

Montáž a připojení

Vložka je navržena k přímé montáži do kompatibilních dynamických vyvažovacích ventilů bez potřeby vnějšího nastavení. Připojení se provádí přes tělo ventilu, které musí být správně zarovnáno a utaženo, aby se zabránilo úniku. Montére by měli ověřit, že tělo ventilu je čisté a bez nečistot před vložením komponentu. Běžné chyby při montáži zahrnují nesprávnou orientaci, která může ovlivnit průtokové charakteristiky, a přetížení, které může poškodit těsnící plochy. Je důležité dodržovat momentové specifikace výrobce při upevnění vložky, aby se minimalizovala mechanická napětí.

Kompatibilita a příslušenství

Tato vložka je specificky navržena k použití s ventily IVAR.PICV 100 a 105. Není kompatibilní s jinými modely ventilů nebo systémy, které vyžadují vnější nastavení. Při výměně existující vložky je důležité zajistit, že nová komponenta odpovídá původnímu komponentu vzhledem k průtokovým charakteristikám a materiálu. K instalaci není potřeba žádné další příslušenství, ale je vhodné mít k dispozici vhodné nástroje pro demontáž a opětovnou montáž ventilu.

Technický pozadí pro projektanty

Princip fungování této vložky je založen na pevných průtokových nastaveních, která jsou předem stanovená během výroby. Vložka reguluje průtok omezením průřezu, kterým tekutina prochází. Materiál, mosaz CW602N, je vybrán pro svou odolnost a odolnost proti korozi v systémech s vodou. Integrace do systému závisí na konstrukci ventilu a celkovém tlaku i průtokovém požadavku systému. Doba trvanlivosti a účinnost vložky jsou ovlivněny kvalitou instalace, provozními podmínkami a způsobem údržby.

Údržba a provoz

Tato vložka nemá potřebu pravidelné údržby díky své pevné konstrukci průtoku. Nicméně by měly být pravidelně prováděny inspekce, aby byly kontrolovány známky opotřebení, koroze nebo zablokování. Pokud se výkon systému zhorší, měla by být vložka odstraněna a prozkoumána na poškození. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale komponenta by měla být vyměněna, pokud byly detekovány jakékoli nedokonalosti, které by mohly ovlivnit její funkci.

Nejčastější otázky

Může být tato vložka použita s ventily jinými než IVAR.PICV 100 a 105?
Ne, tato vložka je specificky navržena k použití s ventily IVAR.PICV 100 a 105. Není kompatibilní s jinými modely ventilů.

Je možné upravit průtok po instalaci?
Ne, tato vložka nemá vnější mechanismus pro nastavení průtoku. Průtok je pevně nastaven v továrně a nelze jej změnit po instalaci.

Jaká je maximální provozní teplota pro tuto vložku?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.

Může být tato vložka použita v systémech s vodou s vysokým obsahem minerálů?
Materiál mosaz CW602N poskytuje dobrou odolnost proti korozi, což z ní činí vhodnou pro vodu se středním obsahem minerálů. Dlouhodobá výkonnost však může záviset na konkrétní kvalitě vody a podmínkách systému.
