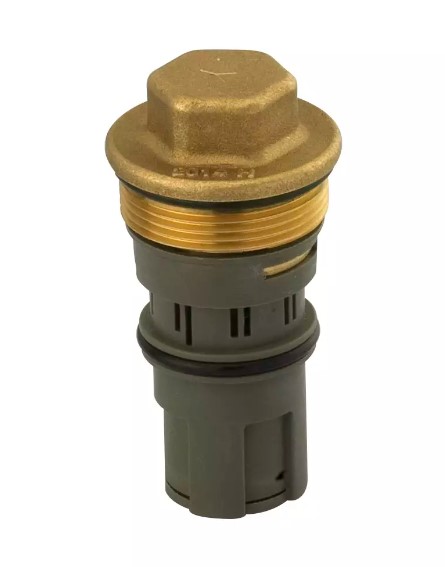

Nahraditelný řídicí vložka – bez vnějšího nastavení – 40-400kPa; 493-1470l/h; zelená
Kód: 590109Související produkty
Detailní popis produktu
Nahraditelné řídicí vložky jsou základními komponenty v dynamických vyvažovacích systémech pro otopné a potrubní instalace. Tyto vložky umožňují přesnou regulaci průtoku za proměnného zatížení, zajišťují stabilní výkon v bytových, obchodních a průmyslových budovách. Instalatéři pracující na centrálních otopných systémech, podlahovém vytápění nebo oběhových okruzích teplé vody často využívají tyto vložky k udržení vyváženosti systému bez ručního přenastavování. Modulární design umožňuje rychlé výměny během údržby bez nutnosti odstranění celého těla ventilu.
V multi-zónových otopných systémech pomáhají tyto vložky udržovat konzistentní průtoky v různých větvích. Často se vyskytují v systémech s oběhovými čerpadly a termostatickými regulátory, kde je stabilita průtoku klíčová. Přednastavená nastavení průtoku zjednodušují komisioning a zmenšují potřebu častých úprav, což je vhodné jak pro nové instalace, tak pro rekonstrukce.
Technické parametry
| Materiál | Mosaz CW602N |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 25 |
| Kód | 590109 |
| Značka | IVAR |
Montáž a připojení
Před montáží ověřte, že vložka odpovídá určenému modelu ventilu a požadavkům na nastavení průtoku. Vložka se zasune do těla ventilu pomocí zasunutí a zabezpečí se mechanickou srovnáním. Před montáží zajistěte, že povrchy těsnění jsou čisté a bez nečistot. Běžné chyby při montáži zahrnují nesprávnou orientaci a nedostatečné zarovnání vnitřních průtokových cest. Vždy před konečnou montáží ověřte kód nastavení průtoku s návrhem systému.Kompatibilita a příslušenství
Tato vložka je specificky navržena k použití s dynamickými vyvažovacími ventily IVAR.PICV 00 a 05. Pro větší systémy vyžadující vyšší kapacity průtoku zvolte odpovídající model ventilu na základě hydraulických výpočtů. Další komponenty, jako izolační ventily a tlakové manometry, mohou být potřeba pro komisioning a monitorování systému.Technický pozadí pro návrháře
Vložka funguje tím, že omezí průtok přes pevný otvor, udržuje konzistentní průtoky i při proměnných tlacích. Konstrukce z mosazi CW602N poskytuje vysokou odolnost proti korozi a mechanickou odolnost, zatímco plastové komponenty zmenšují hmotnost a zlepšují odolnost při kolísajících teplotách. Integrace do systému vyžaduje zvážení rozdílů tlaků před a za vložkou, aby se zabránilo kavitaci nebo nestabilitě průtoku. Účinnost systému závisí na přesném přizpůsobení vlastností průtoku vložky celkovému požadavku okruhu.Údržba a provoz
Pravidelné kontroly by měly zaměřit na hledání známek opotřebení nebo zácp v průtokových cestách. Pokud se objeví nepravidelnosti průtoku, demontujte ventil a zkontrolujte vložku na usazeniny. Žádné plánované intervaly údržby nejsou specifikovány; však vložku je třeba vyměnit, pokud odchylky průtoku překročí přijatelné limity nebo pokud byla zjištěna fyzická poškození.Nejčastější otázky
Může být tato vložka použita s jakýmkoli dynamickým vyvažovacím ventilem?
Je specificky navržena k použití s ventily IVAR.PICV 00 a 05. Použití s jinými modely může vést k nesprávnému sednutí nebo výkonu průtoku.
Jak ovlivňuje provozní teplota výkon?
Vložka funguje spolehlivě v rozmezí od -20°C do +120°C. Extrémní teploty mimo tento rozsah mohou ovlivnit integritu materiálu a stabilitu průtoku.
Jaký je význam hodnoty PN 25?
PN 25 znamená, že vložka je vhodná pro systémy s jmenovitými tlaky až do 25 bar. Tato hodnota zajišťuje kompatibilitu se standardními otopnými a potrubními systémovými tlaky.
Jsou nějaké omezení počtu nastavení průtoku?
Tento model nabízí osm přednastavených nastavení průtoku. Každé odpovídá konkrétnímu průtoku a je vybráno podle požadavků návrhu systému.
Doplňkové parametry
| Kategorie: | Vyměnitelná regulační vložka - bez vnějšího nastavení |
|---|---|
| Hmotnost: | 0.15 kg |
| EAN: | biela |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CW602N |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 10:23:36 |
