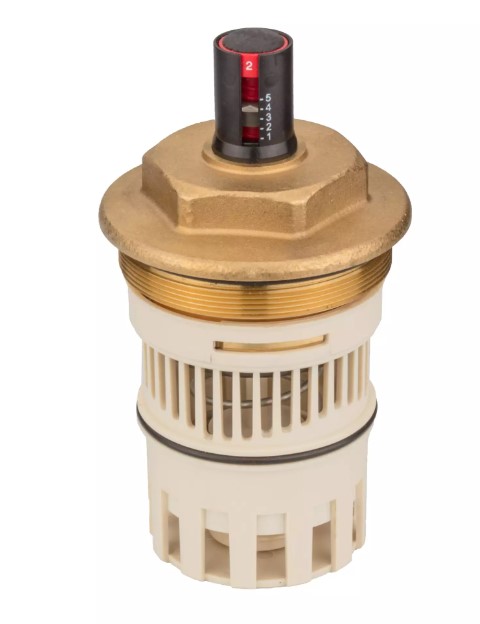

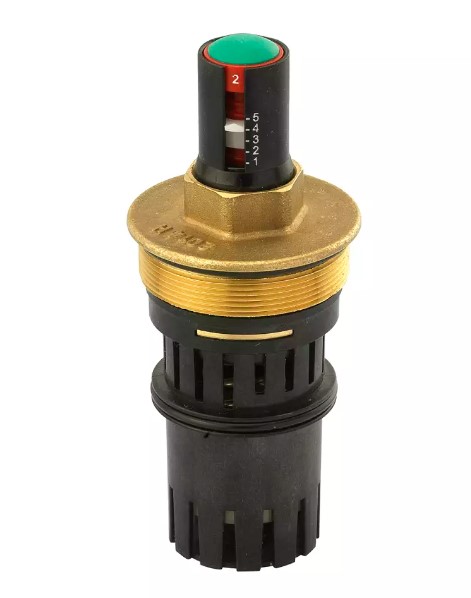

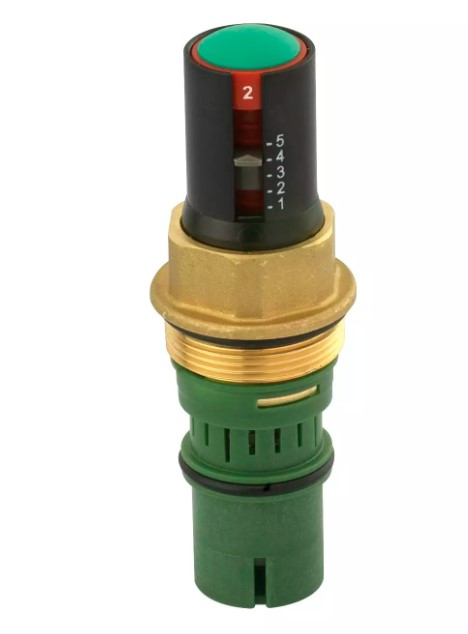

Nahraditelný řídicí vložka – vnější nastavení – 35-400 kPa; 138-615 l/h; černá

Detailní popis produktu

Nahraditelné řídicí vložky jsou základními komponentami v dynamických vyvažovacích systémech používaných v obchodních a průmyslových budovách. Často se instalují do systémů HVAC, kde je vyžadována přesná regulace průtoku, aby byla zajištěna účinnost systému. Instalatéři pracující na otopných a potrubních systémech často setkávají s těmito vložkami v aplikacích jako je zónová regulace, řízení oběhu a regulace tlaku. Tyto vložky umožňují jemné ladění průtoku bez nutnosti nahrazovat celé tělo ventilu, což je nákladově efektivní a eficientní řešení pro úpravy systému.

Při integraci těchto vložek do systému je důležité zvážit celkovou hydraulickou vyváženost a kompatibilitu s existujícím tělem ventilu. Vložku je třeba vybrat podle požadovaného rozsahu průtoku a provozních podmínek systému. Tím se zajišťuje, že systém bude mít stabilní výkon za různých zátěžových podmínek a vlivů prostředí.

Technické parametry

Materiál	Mosaz CW602N
Provozní teplota	-20 °C
Jmenovitý tlak	PN 25
Kód	590120
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C zajišťuje, že tato vložka je vhodná pro systémy s teplou i studenou vodou. Jmenovitý tlak PN 25 ukazuje, že vložka je schopna zvládnout střední tlakové aplikace. Materiál mosaz CW602N byl vybrán kvůli své odolnosti proti korozi a mechanické pevnosti, což zajišťuje dlouhodobou odolnost v různých prostředích. Tyto parametry jsou základní pro správné rozměření a výběr v návrhu systému.

Montáž a připojení

Vložka je navržena pro jednoduchou montáž do kompatibilních dynamických vyvažovacích ventilů. Je důležité ověřit, že tělo ventilu je čisté a bez nečistot, před vložením vložky. Připojení se provádí prostřednictvím vnitřního závitu těla ventilu a není třeba žádné další těsnící materiály. Běžnou chybou během montáže je přetížení, které může poškodit vložku nebo sedlo ventilu. Instalatéři by měli dodržovat doporučené momenty utažení výrobce, aby zajistili bezpečné a netěsné připojení. Po montáži by měl být průtok ověřen pomocí kalibračních nastavení, aby bylo zajištěno, že systém pracuje podle očekávání.

Kompatibilita a příslušenství

Tato vložka je kompatibilní s několika modely dynamických vyvažovacích ventilů, včetně IVAR.PICV 00, 05, 100, 105, 200 a 205. Je důležité potvrdit přesný model těla ventilu před montáží, aby byla zajištěna správná funkce a sednutí. Pro standardní montáž nejsou potřeba žádná další příslušenství. V některých případech však může být potřeba kalibrační nástroj pro přesné nastavení průtoku. Související produkty zahrnují odpovídající těla ventilů a případné nástroje specifické pro systém potřebné pro údržbu a úpravy.

Technický pozadí pro návrháře

Pracovní princip této vložky je založen na proměnlivém otvoru, který omezuje průtok v řízeném způsobu. Tělo z mosazi CW602N poskytuje odolné a odolné proti korozi konstrukce, zatímco plastové komponenty zajišťují hladký provoz a odolnost vůči chemickým médiím. Vložka je navržena tak, aby se integrovala bez problémů s dynamickým vyvažovacím ventilem, což umožňuje přesnou regulaci průtoku. Doba životnosti vložky je ovlivněna provozními podmínkami, včetně teplotních kolísání, kvality médií a mechanického namáhání. Správný návrh systému a pravidelná údržba jsou základní pro zajištění optimálního výkonu a dlouhověkosti.

Údržba a provoz

Pravidelná údržba není obvykle potřeba, protože se jedná o uzavřenou komponentu bez uživatelsky údržbě schopných částí. Doporučuje se však pravidelně kontrolovat vložku na známky opotřebení nebo poškození, zejména v systémech s vysokým obsahem nečistot v médiu. Pokud se průtok liší od očekávaného rozsahu, měla by být vložka odstraněna a prozkoumána na přítomnost zácp nebo deformace. Nejsou stanoveny konkrétní intervaly údržby a jakákoli údržba by měla být prováděna podle provozních požadavků systému.

Nejčastější otázky

Může být tato vložka použita se všemi dynamickými vyvažovacími ventily IVAR?
Ne, je speciálně navržena pro použití s modely IVAR.PICV 00, 05, 100, 105, 200 a 205. Kompatibilita by měla být ověřena před montáží.

Je možné upravit průtok po montáži?
Ano, vložka nabízí 41 nastavení průtoku, která lze nastavit zvenčí. Tyto nastavení jsou kalibrována tak, aby zajistily přesnou regulaci průtoku bez nutnosti odstranění vložky.

Jaká je maximální provozní teplota pro tuto vložku?
Vložka je schopna pracovat až do +120 °C, což z ní činí vhodnou pro systémy s teplou i studenou vodou.

Může být tato vložka nahrazena bez odstranění celého ventilu?
Ano, návrh umožňuje nahradit vložku nezávisle na těle ventilu, což zmenšuje čas odstávky a náklady na údržbu.
